Ватман и бумага для черчения — что это, чем отличаются и какая нужна

Ватман — это чертёжная бумага. Плотная, белая, гладкая, с проклейкой — пропиткой, которая скрепляет волокна, поэтому лист держит ластик и не даёт линии расплыться. Официально она так и называется, «бумага чертёжная», и стандарт на неё, ГОСТ 597-73, слова «ватман» не знает. Зато слово «ватман» знают все остальные. Оно стоит на каждом ценнике, и даже Гознак пишет на сайте своей фабрики «всем известный гознаковский ватман». В быту ватманом зовут ещё и сам большой лист, отсюда вечный спор, формат это или бумага.

Из-за двойного смысла в магазине легко запутаться. На полке лежат большой лист с ценником «ватман А1», папка «бумага для черчения А3» и альбом для рисования, который дешевле обоих. Первые два — одна и та же бумага, только лист целый, а в папке он нарезан на форматы. Альбом не годится совсем. Ниже разбираем, что это за бумага, какого она бывает размера и плотности, на какой стороне чертить и как её хранить. Всё это одинаково касается первого курса и школьного черчения.

Ватман и бумага для черчения — одно и то же?

Да. И то и другое — чертёжная бумага по ГОСТ 597-73. Разница в том, как она нарезана и как подписана. Целые листы продают под словом «ватман», нарезку А4 и А3 в папках — под словом «бумага для черчения». Сама бумага при этом может быть с одной фабрики и одной плотности.

Чтобы в магазине не гадать, вот что написано на ценнике и что это на самом деле:

Не зная этой разницы, школьники и студенты нередко берут вместо папки для черчения альбом. Линия на альбомном листе выходит нечёткой, а ластик оставляет за собой ворс. Если в списке написано «бумага для черчения» или «ватман», нужна папка с отдельными плотными листами или целый лист.

Какого размера ватман и почему магазинный А1 — это 610 × 860 мм

Первокурсник с первой пары знает, что формат А1 — это 594 × 841 мм. Потом идёт в магазин за листом такого размера и не находит. На ценнике «ватман А1» стоит 610 × 860 мм, и это не ошибка магазина. Два размера задают два разных стандарта, и оба правильные.

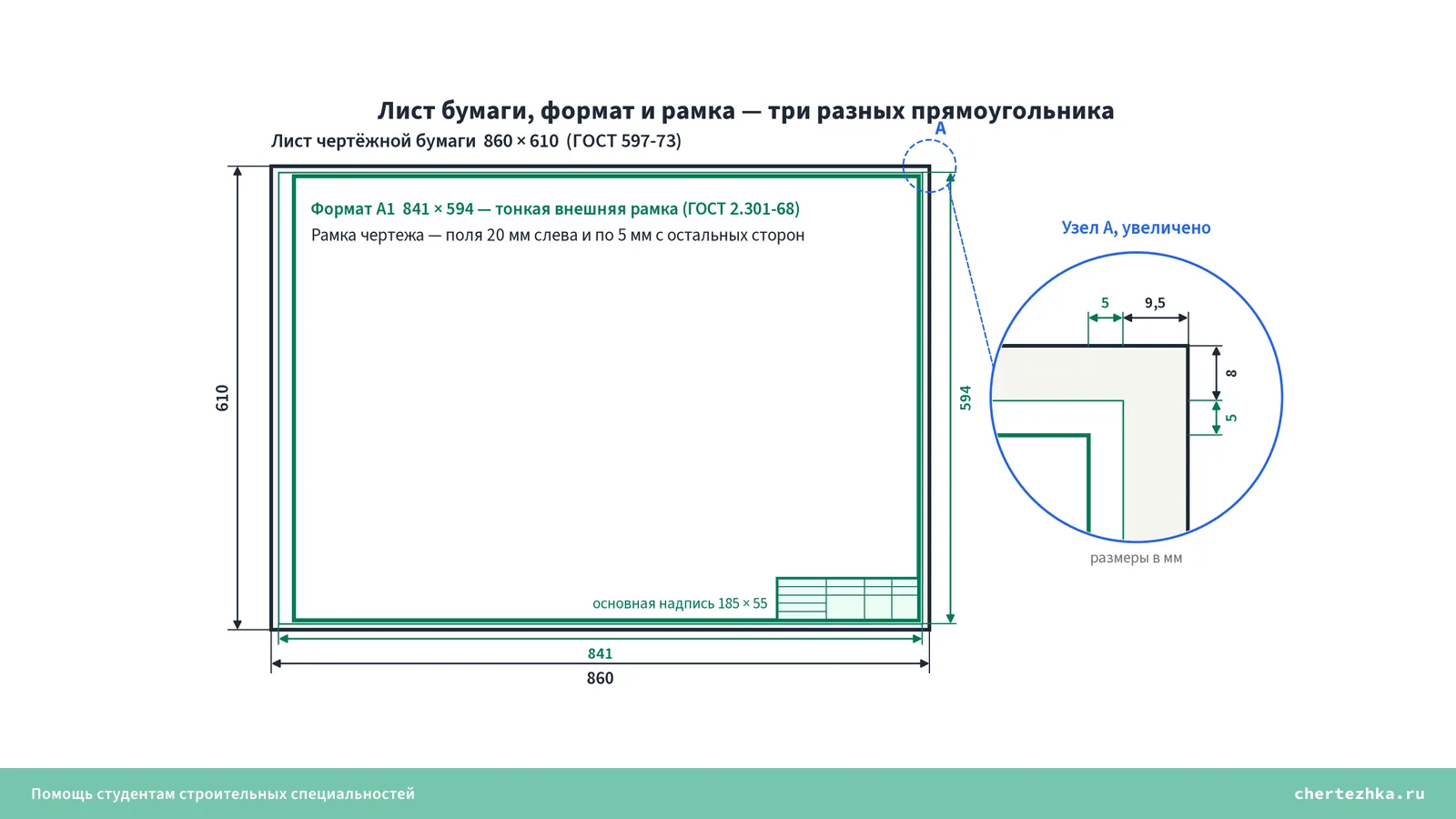

Хитрость в том, что формат — это не край листа. Формат чертежа задаёт ГОСТ 2.301-68, и определяется он тонкой внешней рамкой, которую чертят на бумаге. А размер самого листа задаёт ГОСТ 597-73, и у листа под А1 он больше формата на 16 мм по ширине и на 19 мм по длине, то есть по 8–10 мм с каждой стороны. Этот запас нужен, чтобы было где провести внешнюю рамку, а неровный край потом обрезать или зажать на доске. Внутри формата чертят ещё одну рамку, рабочую, с полями 20 мм слева под подшивку и по 5 мм с остальных сторон. Так на одном листе живут три прямоугольника — край бумаги, формат и рамка.

У А4 отдельного размера листа нет. Самый маленький лист по ГОСТ 597-73 — 305 × 430, поэтому папки А4 режут точно в формат 210 × 297. На таком листе внешнюю рамку не чертят, край бумаги и есть граница формата, остаётся только рабочая рамка с полями.

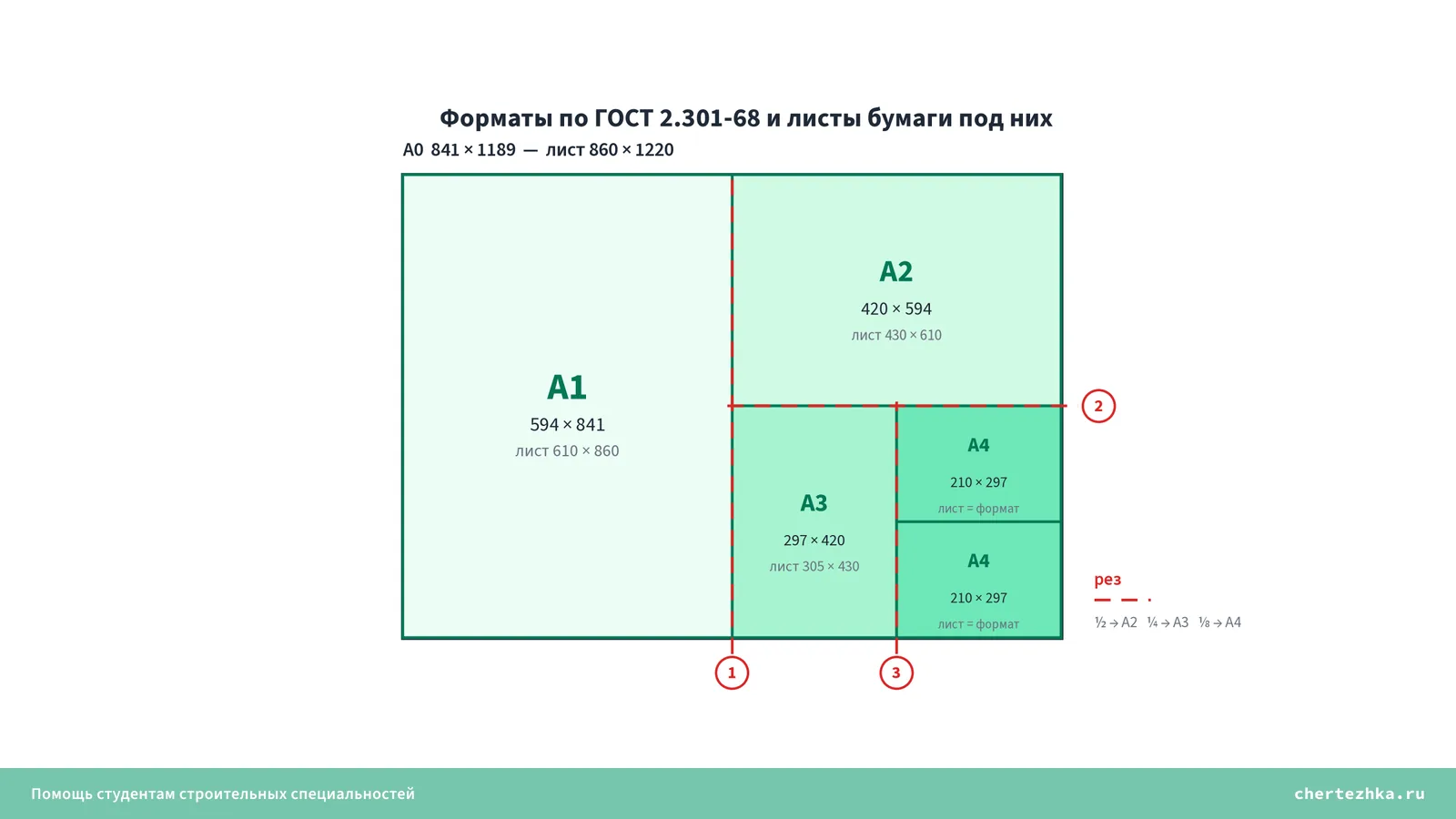

Форматы вложены друг в друга. А0 — это ровно квадратный метр, а каждый следующий формат — половина предыдущего, разрезанного поперёк длинной стороны. Листы по ГОСТ 597-73 делятся так же ровно, 1220 × 860 пополам даёт 860 × 610, ещё пополам — 610 × 430. Отсюда простая арифметика, которую ищут ночью перед сдачей. Половина ватмана — А2. Четверть — А3. А4 — восьмая часть листа.

Обрезать ли лист до формата перед сдачей, единого правила нет. Чаще лист сдают как есть, с начерченной внешней рамкой, но бывают преподаватели, которые просят обрезать по ней. Спросите на первом занятии, до того как начертили.

Какая плотность нужна и что будет, если взять тоньше

Для учебных чертежей карандашом берут бумагу 180–200 г/м². Это не мнение продавца, а верхняя часть коридора самого стандарта. ГОСТ 597-73 разрешает чертёжной бумаге три массы — 160, 180 и 200 граммов на квадратный метр — и делит её на четыре марки:

• Б — «для выполнения учебных чертежей карандашом и тушью», самая простая, любая из трёх масс.
• А — рабочая, для карандаша, туши и акварели, тоже 160, 180 или 200. Это и есть гознаковский ватман.
• Ап — под графопостроители, то есть под печать, а не под руку.
• В — повышенной сохранности, с хлопковой целлюлозой, только 200 г/м², для чертежей, которым лежать в архиве.

Марку на папке не пишут, для покупателя разница только в граммах.

В магазинах тот же коридор. Дешёвые школьные папки с рамкой — 160 г/м². Гознаковские папки — 180. Наборы Hatber и Brauberg — 190–200, промежуточные числа появляются потому, что фабрики выпускают бумагу и по своим техническим условиям, а не только по ГОСТ. Целый лист «ватман А1» Гознака — 200. Ниже 160 стандарт чертёжной бумаги не знает, а если на папке написано 140–150, это уже граница, на которой ластик начинает поднимать ворс.

Плотность вместе с проклейкой определяет главное — сколько правок выдержит лист. Стандарт нормирует даже это, правда, для туши, которую не стирают, а соскабливают. Учебная марка Б обязана выдержать одну подчистку туши бритвой на одном месте, марка А — две, марка В — три. Для карандаша и ластика запас больше, но принцип тот же. Тонкая бумага отдаёт верхний слой уже на второй-третьей правке, и описывают это обычно тремя словами — махрится, скатывается, протирается.

Протёрли бумагу до ворса — вернуть её нельзя. Ворс — это содранный слой волокон, любая линия по нему пойдёт серой и рыхлой. Спасает от этого не бумага, а привычка строить твёрдым карандашом без нажима и обводить мягким один раз, в самом конце. Какой карандаш для какой линии и почему обводку делают последней, читайте в статье карандаши для черчения.

Отдельно про бумагу, которая выглядит подходящей, но не подходит. Акварельная и рисовальная бумага плотнее ватмана на вид, но Гознак выпускает её по другому стандарту, ГОСТ 7277, и делает нарочно шероховатой, чтобы держать воду и краску. Карандаш на такой поверхности ложится широкой мягкой линией, тонкую линию 0,3 мм не провести. Обычная офисная бумага 80 г/м² годится для черновиков и эскизов, но не для чистового листа — ластик быстро поднимает на ней ворс, а обводка мажется.

На какой стороне листа чертить

На чертёжной бумаге чертят на любой стороне. У листа с фабрики стороны технологически разные — Гознак так и называет их в характеристиках, «верхняя» и «сеточная» сторона, — но чертёжная бумага делается машинной гладкости, и на ощупь разница почти неощутима. Ни один стандарт рабочую сторону не предписывает.

Спор «гладкой или шершавой стороной» тем не менее живёт, его ведут дома между родителями и детьми и в группе перед первой сдачей. Разгадка чаще всего простая. Если стороны листа заметно разные, одна гладкая, другая явно шероховатая, — в руках скорее всего не чертёжная бумага, а акварельная. У неё стороны действительно разные, и шершавая сделана под краску.

Если разница всё же чувствуется, выручает тот же тест на уголке, что и для плотности. Проведите линию и сотрите с обеих сторон, рабочая та, где карандаш лёг ровно, а ластик не поднял ворс. Найденную сторону пометьте карандашом в том же углу.

Какие ещё бывают чертёжные бумаги — с рамкой, миллиметровка, калька, рулон

Кроме чистых листов в отделе для черчения лежат ещё четыре вещи с похожими названиями. Разберём, что это такое, а нужно ли это именно вам на первом курсе, можно прочитать в статье что нужно для черчения.

• Листы с рамкой и основной надписью. Та же чертёжная бумага, на которой типография уже напечатала рамку и основную надпись, или штамп, в правом нижнем углу. Продаются папками А4 и А3, с вертикальной и горизонтальной рамкой. Для А4 подходит только вертикальная. Так требует ГОСТ Р 2.104-2023, на листах А4 основную надпись располагают вдоль короткой стороны, а сам лист — только в книжной ориентации. Папка «А4 с горизонтальной рамкой» под чертёж по ЕСКД не годится. Принимают готовую рамку не везде, первые работы нередко задают чертить вместе с рамкой и шрифтом, поэтому это уточняют у преподавателя. В школе рамку и надпись нередко дают в упрощённом виде, сверяйтесь с учебником. Печатать рамку дома на плотной бумаге не стоит, бытовой принтер лист 200 г/м² берёт плохо, а его поля больше пяти миллиметров.
• Миллиметровка. Бумага с напечатанной сеткой, где тонкая линия идёт через миллиметр, потолще — через пять, а жирная — через сантиметр. На ней делают эскизы, профили и графики, где важны размеры, а не оформление по ГОСТ. Бывает листами А4 и А3 и в рулонах, для большого чертежа листы склеивают скотчем с изнанки.
• Калька. Прозрачная чертёжная бумага. На ней чертят тушью и линером как на самостоятельной основе, с неё снимают копии, а студенты ещё и спасают на ней работу — кладут кальку на испорченный лист и переводят построения на новый.
• Рулонный ватман. Та же чертёжная бумага в рулоне шириной под большие форматы, для плоттеров и копицентров. Для учебных листов удобнее нарезанные.

Как носить и хранить листы, чтобы не помять

Чистые и готовые листы А3 носят в папке-портфеле с ручками, а не в рюкзаке. В рюкзак лист А3 влезает, но приезжает с загнутыми углами, а сложенный пополам чертёж в учебной практике не принимают. Крупные форматы носят в тубусе, свернув в трубку не туго и ненадолго. Свёрнутый на месяц лист сам уже не распрямится. Запас чистой бумаги дома лежит плашмя, не у батареи и не на солнце, иначе желтеет и идёт волнами.

Помятый лист выпрямляют по нарастающей:

1. Свёрнутый в трубку — скрутить в обратную сторону на тот же тубус на 10–15 минут или положить под стопку книг на день-два.
2. Смятый чистый лист — слегка увлажнить из пульверизатора с изнанки и оставить под прессом. Готовый чертёж не мочить, пойдут волны и пятна.
3. Утюг — крайняя мера. Через сухую ткань, на минимальной температуре и не задерживаясь на одном месте, иначе бумага желтеет.

Смятый лист ровным как новый уже не станет, и чертёж на нём выглядит хуже, чем мог бы.

Ещё одна засада — доставка. Листы А1, заказанные в интернет-магазине, приезжают в мягкой упаковке и часто с заломами по краям, из пачки может пострадать десяток листов. Крупные форматы лучше брать в магазине руками или заказывать в жёсткой упаковке.
