Рейсшина — это линейка для параллельных линий. У классической на одном конце стоит поперечная головка, её прижимают к кромке чертёжной доски и двигают линейку вверх-вниз, а линии выходят строго параллельными. У роликовой головки нет, зато внутри тяжёлый ролик, и она катится по листу, не меняя направления. Третья, для планшета, ездит по нему на леске.
Слово одно, а в магазине под него лежат три разные линейки, и вопрос «какую имел в виду преподаватель» перед первым курсом задают чаще, чем «зачем она вообще». Покупать её или нет, зависит не от предмета, а от того, где и на чём вы чертите:
| Где чертите | Нужна ли | Какая |
|---|---|---|
| Школа, черчение в 7–9 классе | Если есть в списке учителя. Заранее не покупать | Роликовая 30 см |
| Колледж или вуз, начертательная геометрия и инженерная графика, лист А3 дома на столе | Не обязательна — хватает линейки и двух угольников | Роликовая 30 см, если хочется |
| Архитектурный вуз или подготовка к нему, планшет 55×75 | Обязательна | Для планшета, 50 или 70 см |
Остальные покупки первокурсника, от бумаги до готовальни, собраны в списке что нужно для черчения.

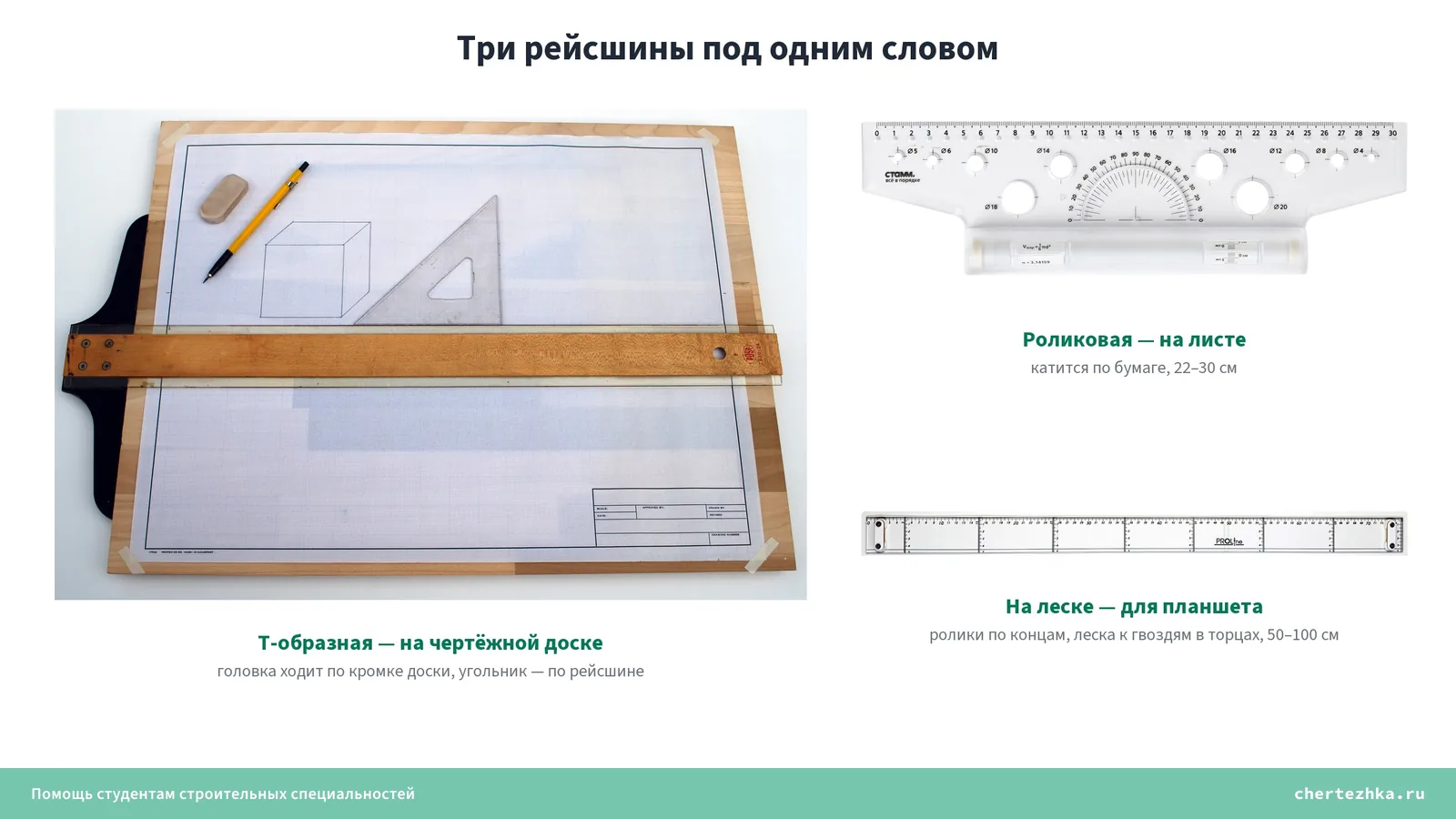

Какие бывают рейсшины
Три предмета под одним словом различают по тому, за что рейсшина держится:
- Классическая, Т-образная. Длинная линейка с поперечной головкой на конце. Держится за кромку чертёжной доски. Именно такая нарисована в школьном учебнике, и на неё до сих пор действует ГОСТ 7286-81 — деревянная, длиной от 30 см до 1,3 м, из твёрдых пород вроде груши и бука, которые не ведёт от влаги. Без доски с ровной кромкой ей негде работать.
- Роликовая, она же инерционная линейка. Короткая, 22–30 см, с металлическим или пластиковым роликом внутри корпуса. Ни за что не держится — катится по листу и сохраняет направление за счёт ролика. На корпусе транспортир, на ролике шкала пройденного пути. Это школьная и студенческая рейсшина, в канцелярских она называется «линейка-рейсшина».
- Для планшета, на леске. Прозрачная линейка 50–100 см с роликами по концам. Сквозь ролики протянута леска, привязанная к гвоздикам в торцах планшета, и линейка ездит по нему параллельно самой себе. Такую требуют на архитектурных факультетах и на вступительном по черчению.
Кульман — не рейсшина
Кульман — это чертёжный прибор. Наклонная доска на станине и пантограф с двумя линейками под прямым углом, который ходит по всему листу. Рейсшина — одна линейка без всякой станины. В поиске часто спрашивают, «как называется чертёжная доска с рейсшиной». Если линейка одна и держится за край — это доска с рейсшиной. Если линеек две на шарнирном механизме — кульман.
Как пользоваться каждой — на доске, роликом, на планшете
Правило одно для всех трёх — рейсшина ведёт только параллельные линии, всё остальное делает угольник, который скользит по её кромке.
Т-образная работает на доске. Головку прижимают к левой кромке доски, левой рукой двигают рейсшину вверх и вниз, правой ведут горизонтальные линии слева направо. Левша делает всё зеркально, головкой к правой кромке. Кромка доски всё время одна и та же — к соседней рейсшину не переставляют, потому что углы доски не обязаны быть прямыми, и линии на листе разойдутся. Линию ведут по одной и той же кромке рейсшины, рабочей. Для вертикалей и наклонных к ней ставят угольник и передвигают его вдоль рейсшины. Так чертят и на планшете, только там рейсшину не надо прижимать рукой — её держит леска.
Роликовую кладут на первую линию, чуть прижимают и катят. Пока ролик крутится, линейка не поворачивается, и следующая линия ложится параллельно первой. На ролике шкала — выставили ноль, прокатили до отметки 5 мм, провели следующий штрих. Транспортир на корпусе нужен для наклонных. Совместили его центр с линией, повернули корпус на 45° и катите — так штрихуют разрезы без угольника, там точность угла не критична. Приём хорош на штриховке и на разметке рамки. На длинной линии через весь А3 лёгкую линейку ролик понемногу уводит в сторону, а ладонь, которой её прижимают, ещё и сдвигает.
Рейсшину для планшета сначала натягивают. В методичке МАрхИ порядок такой:
- В верхний и нижний торцы планшета забивают четыре гвоздика и загибают их плоскогубцами в петли. Гвозди стоят попарно, на одной линии с роликами рейсшины — верхний и нижний под левым роликом, верхний и нижний под правым.
- Леску привязывают к первому гвоздю, пропускают через левый ролик, потом через правый, затем продевают через два гвоздя на противоположном торце, не завязывая, и возвращают через ролики назад. Узел — на последнем гвозде, всего узлов два.
- Натяжение проверяют руками — прижать один конец рейсшины к доске и покачать второй. Люфта быть не должно. Правильно натянутая леска звенит, как струна, а рейсшина ходит свободно, без заеданий.
Типичная ошибка новичка — привязать леску ко всем четырём гвоздям. Тогда рейсшина стоит намертво.
Снять рейсшину для переноски — минута, если леску не резать, а сматывать и приклеивать скотчем с тыльной стороны планшета.
Почему рейсшина пачкает лист и что с этим делать
Грязь на листе — главная претензия к роликовой рейсшине, и она справедлива. Ролик проезжает по уже начерченным линиям, собирает графит и развозит его по чистой бумаге. Хуже всего на обводке. Мягкий карандаш М оставляет много графита, и один проход рейсшины по свежему контуру превращает его в серую полосу.
«Роликовой рейсшиной точно не надо работать на обводке мягким карандашом. Ролики проезжают по начерченной линии и разводят грязь. А если колёсики уже грязные, они пачкают и чистый белый лист.»
— Иван Майборода, инженер ПГС
Что с этим делают на практике:
- Строят твёрдым карандашом, Т или 2Т, и без нажима — такие линии почти не мажутся. Мягким обводят один раз, в самом конце, и рейсшину к обведённым линиям больше не подпускают.
- Ролик и нижнюю плоскость протирают бумагой каждые несколько линий.
- При перестановке линейку приподнимают, а не тащат по листу. Это спасает и обычную пластиковую линейку.
- Под рабочую руку кладут чистый лист.
- Серое пятно от графита снимают мягким светлым ластиком, а совсем лёгкую грязь чертёжники старой школы прокатывали хлебным мякишем.
Какой карандаш для какой линии и почему обводка идёт последней, читайте в статье карандаши для черчения.
Нужна ли рейсшина студенту и школьнику
На строительных и других технических специальностях — нет, не обязательна. Домашние листы А3 на начертательной геометрии и инженерной графике чертят на обычном столе, доски и планшеты для этого не нужны. Параллели и перпендикуляры на А3 дают линейка и два угольника, и многие так и чертят все семестры.
«На ПГС мы чертили на обычных столах, никаких досок не было. Кто-то пользовался роликовой рейсшиной, кто-то просто линейкой. И то и другое работало.»
— Иван Майборода, инженер ПГС

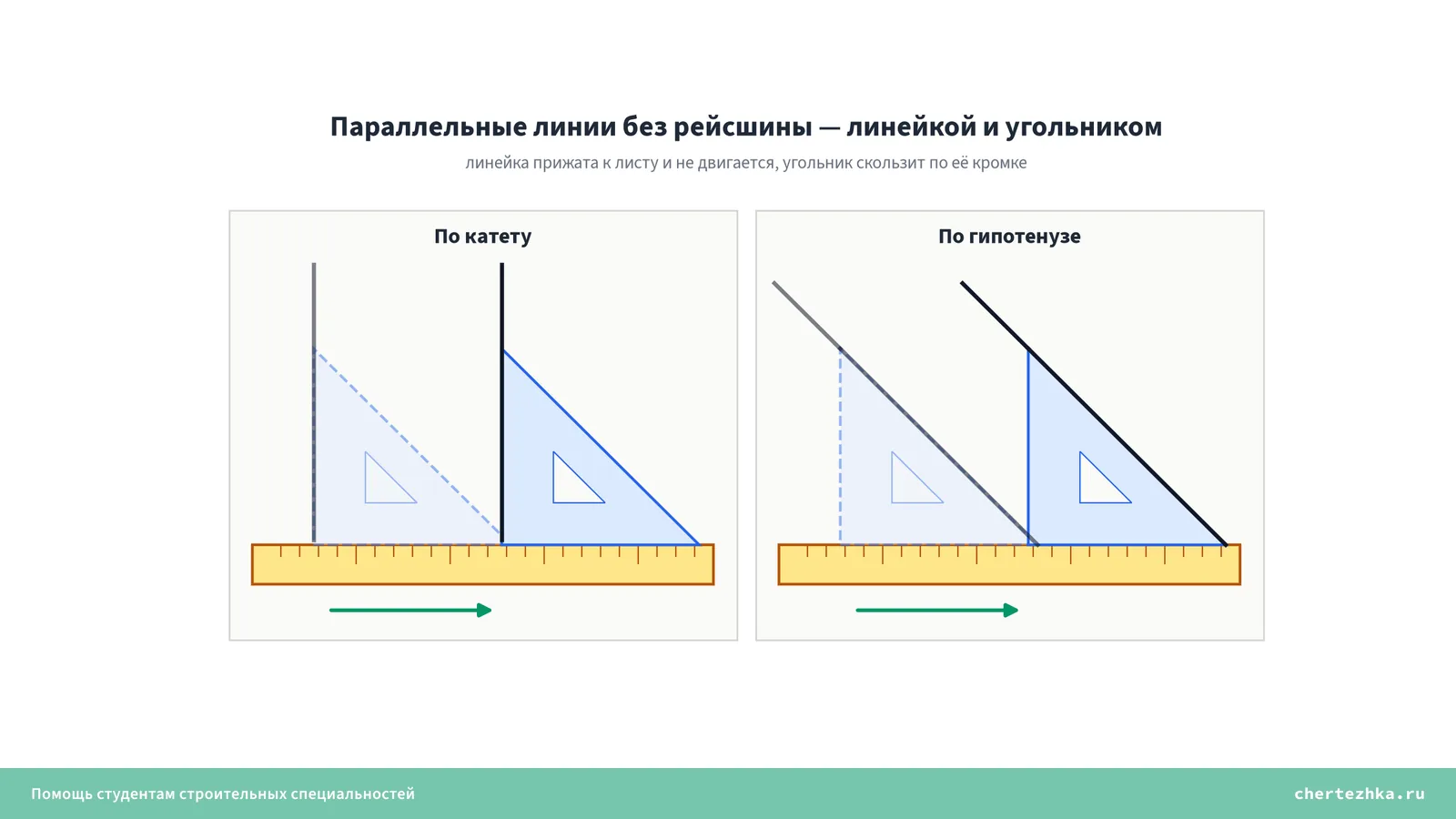

Приём с линейкой и угольником простой. Длинную линейку прижимают к листу левой рукой и больше не двигают. К её кромке прикладывают угольник катетом и ведут линию по второму катету — получается перпендикуляр к линейке. Сдвинули угольник вдоль линейки на нужное расстояние — следующий перпендикуляр строго параллелен первому. Гипотенузой угольника так же ведут наклонные под 45°, 30° и 60°, а если нужны параллели под произвольным углом, вместо линейки кладут второй угольник и катают первый по нему.
Отсюда ответы на вопросы, которые чаще всего задают перед первым курсом:
- Можно ли вместо рейсшины взять обычную линейку 50 см? Можно, и для А3 это самый удобный вариант. Длинная сторона листа 42 см, поэтому берите линейку 40–50 см, а не 30, чтобы рамку вести одним движением.
- Заменяет ли рейсшина угольник? Нет. Рейсшина даёт только параллели, углы 30°, 45°, 60° и перпендикуляры строят угольником. Угольники нужны в любом случае.
- Нужна ли чертёжная доска? Для А3 нет. Доска или планшет нужны под А1 и А2, и то в основном на архитектурных факультетах.
- Сколько сантиметров брать? Роликовые длиннее 30 см почти не выпускают, поэтому под А3 — 30 см, и длинную сторону листа ведут в два приёма. Под планшет — 50 или 70 см, об этом ниже.
Архитектурный вуз — планшет, леска и что купить
Здесь рейсшина обязательна с первого занятия, и на вступительный экзамен по черчению её приносят с собой. В правилах дополнительных вступительных испытаний МАрхИ так и написано — абитуриент обязан иметь чертёжную доску с рейсшиной и инструменты, линейки, угольники, циркуль, рапидографы. Лист А3, четыре часа. В списке первокурсника архитектурного факультета КГАСУ рядом стоят две — «рейсшина на колёсиках» для мелких работ и «рейсшина для планшета». Что требует ваш вуз, узнайте в группе первокурсников, списки у факультетов разные.
Планшет — это фанерный щит на деревянной раме, чаще всего 55×75 см, на него натягивают лист. Рейсшина лежит поперёк планшета, а её ролики должны оставаться внутри кромок, поэтому она на несколько сантиметров короче той стороны, вдоль которой лежит. Планшет стоит вертикально, лист 55 см в ширину — берут 50 см. Планшет положили горизонтально — 70 см. Отсюда и два размера в списках репетиторов.
Что покупать к планшету:
- Рейсшину из прозрачного оргстекла на роликах. Без разлиновки сквозь неё лучше видно чертёж, с разлиновкой удобнее откладывать размеры — это дело вкуса, на экзамене работают обе. Модели, у которых по два ролика с каждой стороны, устойчивее — линейка не перекашивается на леске. В магазинах для архитекторов таких рейсшин два бренда, российский ProLine и испанская Domingo Ferrer, их же называют репетиторы.
- Капроновую нить или рыболовную леску и четыре тонких гвоздя. Продаются отдельно, в комплект обычно не входят.
- Угольники крупные, 27–30 см, прозрачные. Маленькие школьные по рейсшине на планшете не доедут до края листа.
Школа
Рейсшина обычно стоит в списке к урокам черчения рядом с угольниками и готовальней. Но покупать заранее не стоит. Учитель на первом уроке скажет, что нужно на самом деле, и часто это «линейка и два угольника».
Какую рейсшину выбрать, если решили покупать
Роликовая для А3 — тяжёлая, с металлическим роликом и прозрачным корпусом. Вес и металл держат направление, лёгкая с пластиковым роликом сдвигается от руки и уходит в сторону. Ориентир по весу такой. Хорошая 30-сантиметровая весит около 400 г, столько же, сколько советская ИР-2, о ней ниже. Такую линейку ладонь не сдвигает, и она катится по листу сама, куда её направили. Модели на 180–200 г держатся заметно хуже, их приходится вести двумя пальцами и постоянно поправлять. Короткие 22-сантиметровые весом 80 г, даже с «металлическим» роликом, съезжают от любого касания. Параллели такой линейкой не получаются, и от рейсшины у неё одно название. В карточке товара смотрите две строки — вес и материал ролика.
У дешёвых моделей ещё две беды — шкала на ролике наклеена и врёт, а корпус ломается при первом падении со стола. В магазине линейку прокатывают по прилавку, ролик должен идти ровно, без вихляния. Кромку проверяют так же, как у любой линейки. Провели линию, перевернули линейку другой стороной, провели по той же линии — если линии разошлись, кромка кривая.
Роликовые для А3 делают Стамм, Brauberg, Staff, ArtSpace, и разница между ними не в имени, а в ролике и весе.

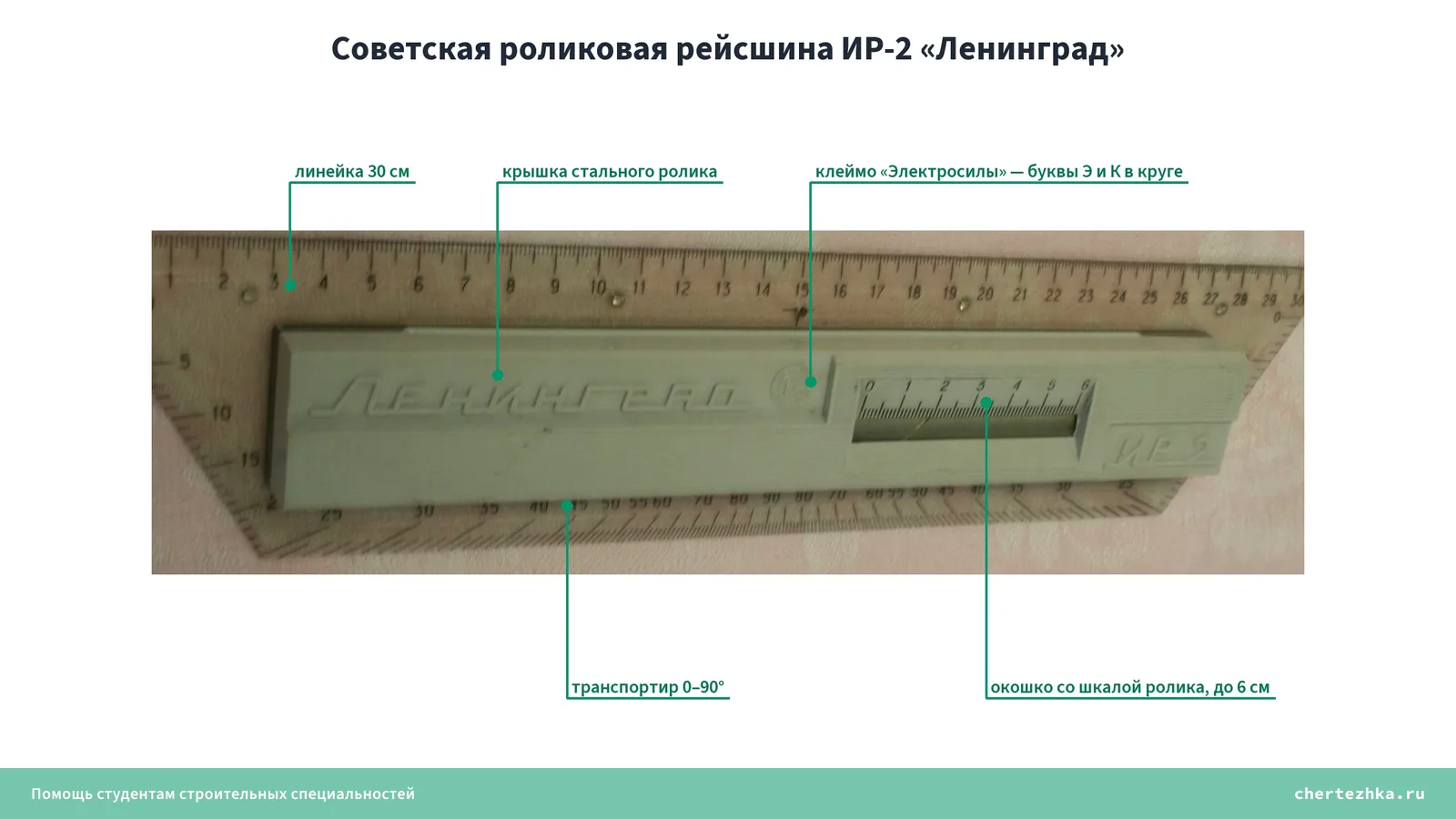

Почему ищут советскую ИР-2
Есть рейсшина, которую до сих пор достают с антресолей и покупают с рук, — роликовая «Ленинград ИР-2». Её выпускала ленинградская «Электросила», на коричневой крышке ролика стоит заводское клеймо, буквы «Э» и «К» в круге. Она тяжёлая, 30 см, со стальным роликом, транспортиром и гравированной шкалой. Нынешние модели с металлическим роликом её повторяют, и «похожа на советскую» в отзывах — комплимент.
Рейсшину для планшета выбирают по длине и прозрачности, об этом в разделе про архитектурный вуз.
Классическую деревянную Т-образную студенту искать ни к чему. Без доски с ровными кромками ей негде работать, а в продаже она встречается редко.
Откуда слово
Слово немецкое. Reißschiene складывается из reißen, «чертить», и Schiene, «шина, рельс», то есть буквально «чертёжный рельс». Тот же корень слышен в рейсфедере, Reißfeder, «чертёжном пере». Студенты зовут рейсшину ещё винкелем, от немецкого Winkel, «угол», хотя в словарях винкель — это угольник. Англичане называют её T-square, «Т-угольник», по форме буквы, французы — просто «té».
Частые вопросы
- Как называется линейка с роликом для параллельных линий? Рейсшина, роликовая или инерционная — в каталогах это одна и та же вещь под двумя названиями.
- Для какого предмета нужна рейсшина? Для черчения в школе и для начертательной геометрии с инженерной графикой в колледже и вузе, но обязательна она только там, где чертят на планшете, то есть на архитектурных факультетах. В проектировании давно чертят в nanoCAD и «Компасе», рейсшина осталась учебным инструментом.
- Как пользоваться рейсшиной левше? Т-образную — головкой к правой кромке доски, линии вести справа налево. Роликовой и рейсшине на леске всё равно, какой рукой работать.
- Как правильно — рейсши́на или ре́йсшина? Рейсши́на, ударение на «ши».
Первые семестры начертательной геометрии чертят руками, и у строителей, и у архитекторов, и в них важнее не инструмент, а понимание построений. Если листы первого курса не идут, поможем разобраться с начертательной геометрией — объясним построения, подскажем, где ошибка, и как оформить лист по ГОСТ.
