Какой циркуль нужен для черчения — как выбрать и не покупать дважды

Для черчения нужен один металлический циркуль с цельными ножками, шарниром без люфта и сменным грифелем. Готовальня и набор из десяти предметов не обязательны — работать вы будете этим одним циркулем, измеритель из набора пригодится на эпюрах по желанию, остальное пролежит в футляре.

Главная беда дешёвых циркулей — не цена, а люфт. Ножки разъезжаются под рукой, окружность не замыкается, и такой циркуль остаётся только выбросить.

Что брать, зависит от того, кто вы и где чертите:

Остальные покупки к первой паре, от бумаги до линеек, собраны в списке что нужно для черчения.

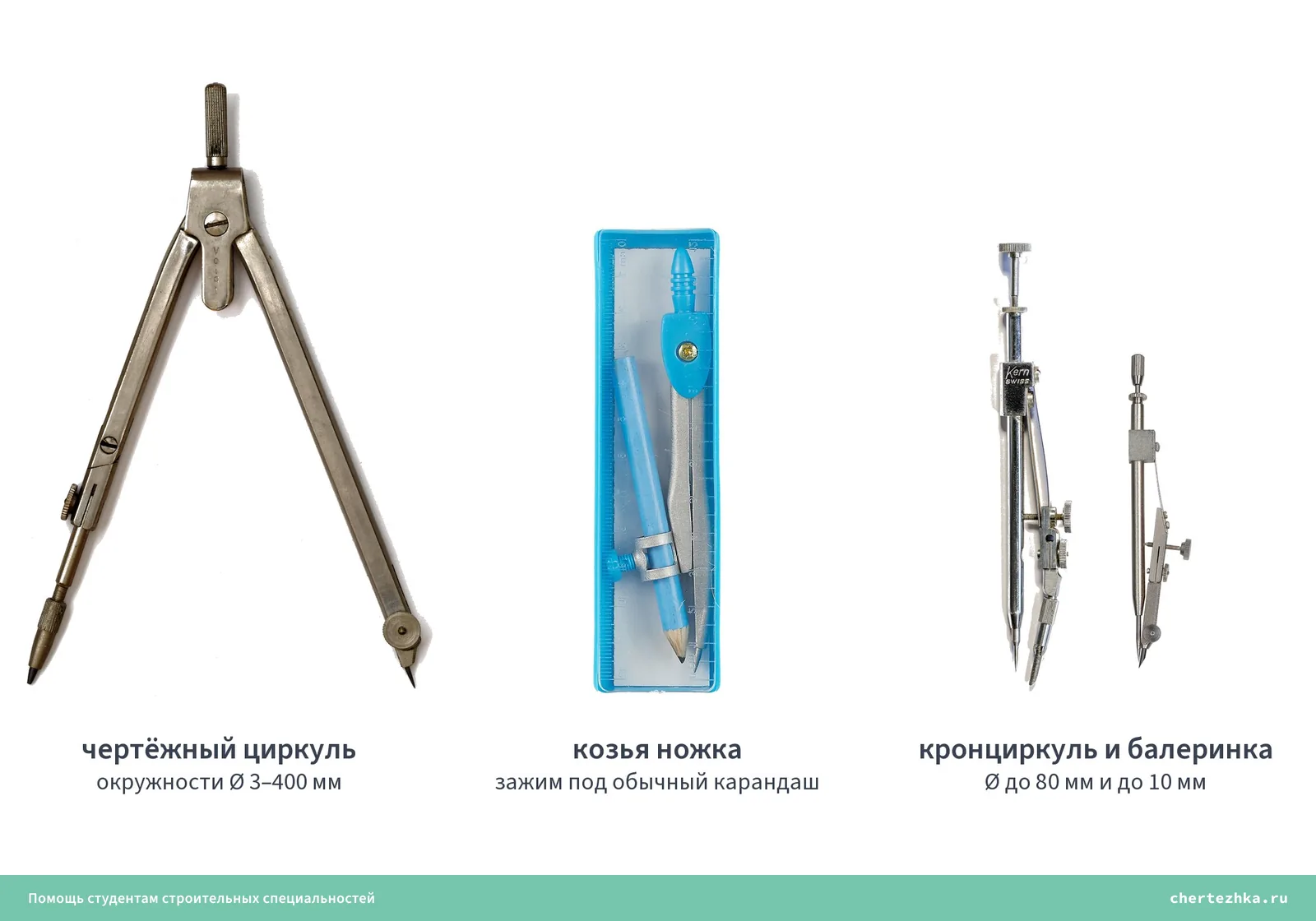

Что продают под словом «циркуль» и какой из них нужен

Нужен чертёжный циркуль. В магазине и в готовальне под одним словом лежат три разных инструмента, и студенту из них нужен именно он.

Что есть что:

• Чертёжный, он же круговой. Две ножки на шарнире. В одной игла, другая укороченная, с гнездом под вставку — короткую трубку с зажимом, в которой сидит грифель. Вместо неё в гнездо встают вставка с иглой, насадка под рапидограф или удлинитель — планка, которая надставляет ножку для больших окружностей. По ГОСТ таким циркулем чертят окружности диаметром от 3 до 400 мм. Это и есть тот единственный циркуль, который нужен на всех листах.
• «Козья ножка». Циркуль без грифеля, с зажимом под обычный карандаш. Для младших классов сгодится, для вузовских листов чертит грубо, и преподаватели её не любят.
• Кронциркуль и «балеринка». Маленькие циркули для мелких окружностей. У кронциркуля винт между ножками держит их точно, им чертят окружности диаметром от 2 до 80 мм. У балеринки игла стоит вертикально, а ножка с грифелем свободно крутится вокруг неё, ею чертят окружности до 10 мм. На учебных листах их заменяет большой циркуль.

Измеритель, вставки под тушь и прочие предметы из футляра — это содержимое набора, не сам циркуль.

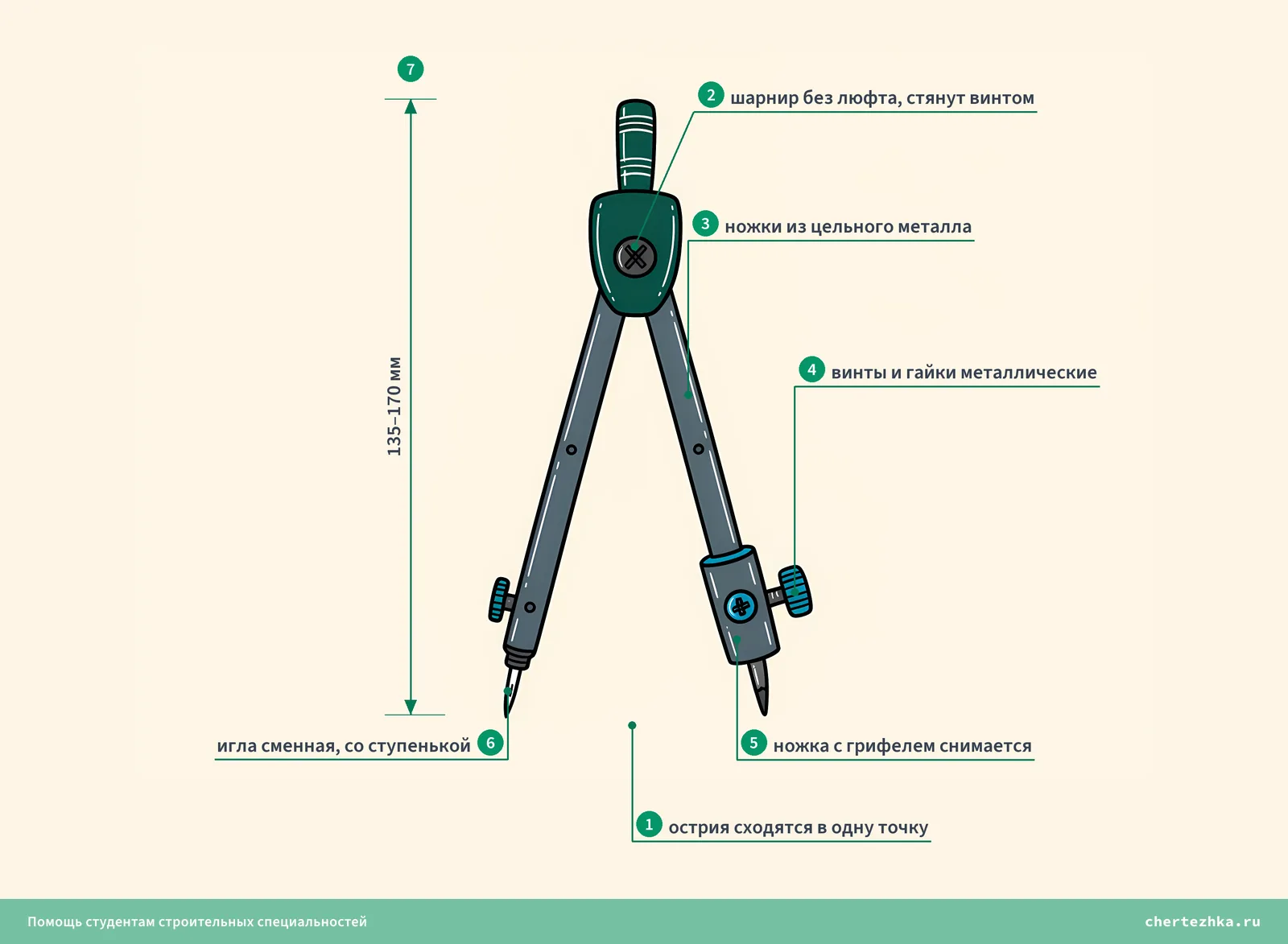

Проверка в магазине за минуту — семь пунктов

Люфт по фотографии на маркетплейсе не увидеть, поэтому циркуль — единственная покупка в списке первокурсника, за которой стоит сходить в магазин.

Проверка занимает минуту:

1. Сведите ножки. Игла и грифель должны сойтись в одну точку. Если острия расходятся вбок, шарнир перекошен или ножка кривая — это брак, и он не лечится. Разница по длине не страшна, её выставляют грифелем.
2. Покачайте ножки поперёк. Шарнир не должен болтаться, но и идти с усилием тоже не должен. Ход плавный, раствор — расстояние между иглой и грифелем — держится сам. Шарнир на винте со временем подтягивают отвёрткой или ключом из комплекта, шарнир на заклёпке подтянуть нельзя.
3. Посмотрите на сечение ножек. Цельный металл, точёный или литой. Штампованные из тонкого листа ножки, согнутые жёлобом, гнутся под нажимом и складываются посреди окружности.
4. Найдите пластик. Пластиковый корпус или ручка не мешают, а вот пластиковая резьба в узле грифеля стирается быстро. Винты и гайки нужны металлические.
5. Открутите ножку с грифелем. Она должна сниматься — на её место встают игольная вставка, удлинитель или насадка под рапидограф. У циркуля, где ножка не снимается, будущего нет.
6. Проверьте иглу. Хорошая игла сменная и со ступенькой у острия — у самого кончика она тоньше. Ступенька не даёт игле провалиться сквозь лист, в стандарте это называется упорной заточкой. Впаянную намертво иглу не заменить, когда затупится. И сразу смотрите, есть ли в комплекте колпачок на иглу или футляр — без них игла гнётся в пенале и рвёт ткань.
7. Прикиньте длину. Чем длиннее ножки, тем крупнее окружность без удлинителя и тем удобнее держать. Студенческие модели — 135–170 мм. Школьнику 7–9 класса подойдёт такая же, а короткие 110–130 мм, которые продают как школьные, тоже нормально.

Если покупаете на маркетплейсе

Проверить в руках всё равно можно — в пункте выдачи, до того как забрать. Семь пунктов выше занимают минуту, а от циркуля с люфтом там же и отказываются. До заказа отсеивают по карточке:

• В описании ищут слова «цельнометаллический», «латунь», «сталь», «сменный грифель 2 мм», «съёмная ножка». Просто «металлический» без уточнения часто означает штамповку.
• Смотрят вес в характеристиках — штампованный циркуль заметно легче точёного той же длины.
• Приближают фото шарнира и узла грифеля: винт там металлический или пластиковый, ножка литая или согнутая из листа.
• В отзывах ищут по словам «люфт», «разъезжаются», «выпадает грифель», «ножка гнётся».

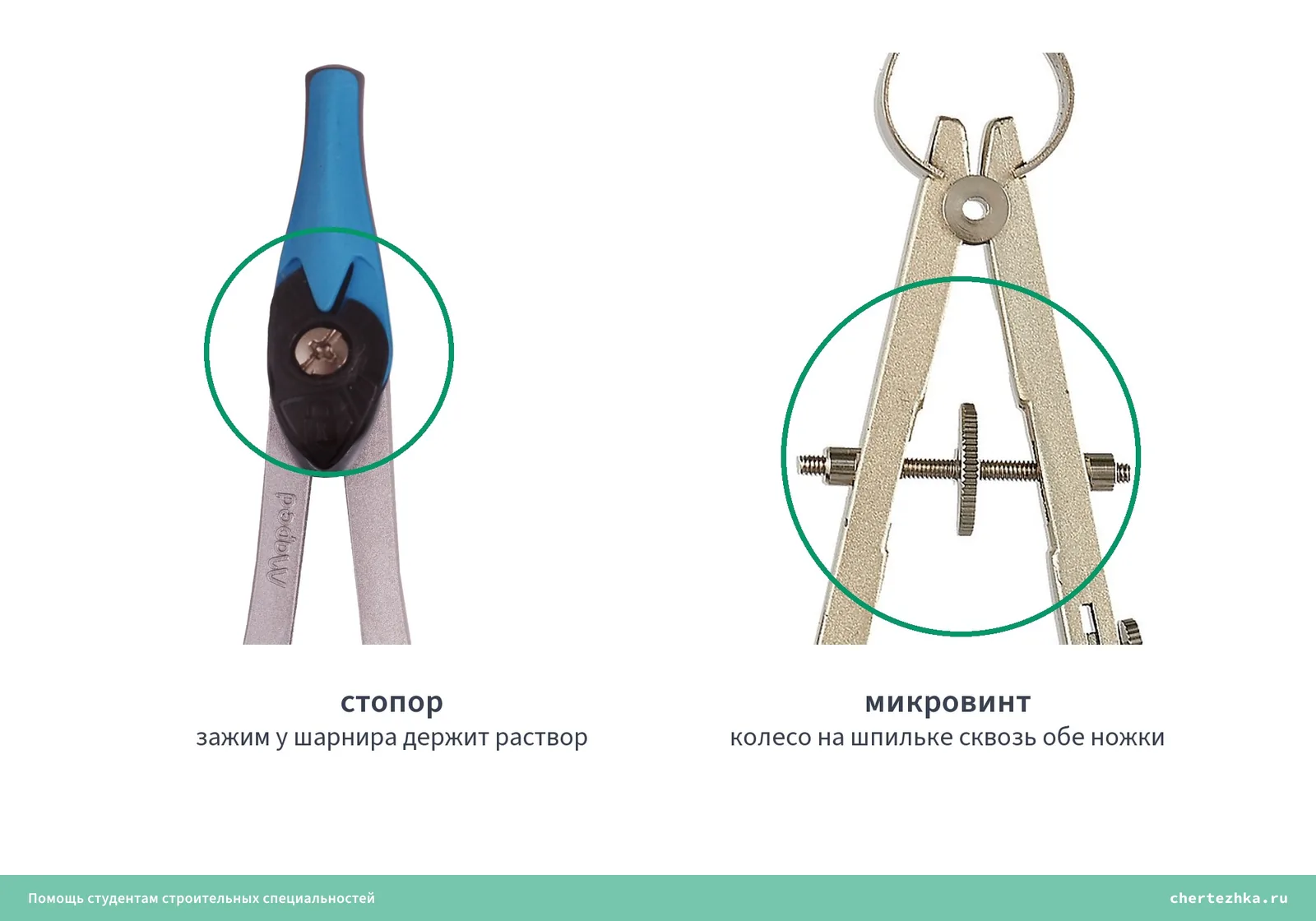

Колёсико между ножек — стопор или микровинт

Под словом «колёсико» продают два разных механизма, и покупатели их путают:

• Стопор, он же стоп-система. Зажим или рычажок у шарнира, который фиксирует раствор, чтобы ножки не разъезжались под детской рукой. До 9 класса это правильный выбор, особенно если предыдущие циркули складывались под нажимом. Но на каждой новой окружности стопор приходится отпускать и зажимать заново.
• Микровинт. Резьбовая шпилька сквозь обе ножки с колесом посередине. Плавно и точно меняет раствор, как на кронциркуле, и ничего не блокирует. Это плюс, а не тормоз.

Студенту и абитуриенту архитектурного вуза стопор не нужен — на экзамене по черчению на подкрутку уходит время, а раствор у хорошего циркуля держит сам шарнир.

Какой марки брать и сколько это стоит

Три полки, и разница между ними — не в ровности круга, а в том, сколько лет циркуль проживёт и что к нему можно докупить. Цены — сентябрь 2026.

Для листов начертательной геометрии и инженерной графики микровинт, удлинитель и насадки не обязательны, студенческая полка чертит те же окружности. Единственный случай, когда доплата оправдана сразу, — тушь. На архитектурных факультетах лист обводят рапидографом или линером, и в циркуль вместо грифеля ставят насадку под него. Насадку берут той же марки, что и циркуль, — резьба и посадочный диаметр у разных марок не совпадают.

Какой грифель ставить в циркуль и как его точить

Тем же, что на обводку, или на номер мягче. Ведя прямую по линейке, на карандаш давят всем весом кисти, а в циркуле грифель прижимает к бумаге только вес ножки. Тот же грифель даёт бледнее линию, и круг получается светлее остального чертежа. Обводите контур карандашом М — в циркуль ставьте М или 2М. Строите тонкие линии карандашом Т — в циркуль ТМ. Как марки соотносятся между собой и с буквами H и B, разобрано в статье карандаши для черчения.

Готовят грифель так:

• Стержень 2 мм закрепляют во вставке так, чтобы наружу торчало 5–8 мм. Выпустить длиннее — грифель обломится при первом нажиме. Короче — металл вставки начнёт цеплять бумагу раньше, чем грифель сотрётся.
• Точат на мелкой наждачной бумаге, не ножом. Для построений — на конус, остро. Для обводки — «лопаткой», плоским скосом под 60–75°, скошенной стороной наружу.
• Грифель выставляют вровень с иглой или на миллиметр короче — чтобы игла до ступеньки вошла в бумагу, а грифель лёг на лист без нажима.
• В работе грифель подправляют той же наждачкой каждые несколько окружностей, иначе линия толстеет и края у неё рыхлые.

Запасные грифели — обычные стержни 2 мм. Такие же продают для цанговых карандашей, коробки хватает на год, и в циркуль со сменным грифелем встают любые. А вот грифели 0,5 мм от механического карандаша — нет. В дорогих моделях бывает отдельная вставка под тонкие грифели и насадка под сам механический карандаш, для чётких тонких линий это удобно.

Как вести циркуль

Циркуль держат двумя пальцами за рифлёную головку и ведут по часовой стрелке, чуть наклонив вперёд. Ножки у хорошего циркуля сгибаются в шарнирах — их выставляют так, чтобы игла и грифель стояли к листу перпендикулярно, иначе при большом растворе игла царапает бумагу боком, а грифель чертит ребром. Давить на ножки не нужно, круг ведёт головка.

Диагноз по чертежу — круг не сошёлся, уехал, рваный, бледный

Каждая беда циркуля видна на листе по-своему, и это удобно, потому что причину находят по чертежу:

• Оборот заканчивается не в точке старта — люфт в шарнире. За пол-оборота ножки разошлись, радиус вырос, и линия не сошлась. Шарнир на винте подтягивают, как в пункте 2 проверки, на заклёпке — только замена.
• Круг «уезжает» и в центре дырка — игла без ступеньки проколола лист насквозь, а потом гуляет в отверстии. Иглу ставят в лист отвесно и не давят вниз. Если из одного центра нужно много окружностей, под иглу ставят центрик — кнопку с углублением под остриё, продаётся в чертёжных отделах.
• Линия рваная, грифель крошится — грифель выпущен из вставки дальше 8 мм или он слишком твёрдый и его вдавливают в бумагу.
• Круг бледнее прямых линий — грифель твёрже, чем нужно. Самая частая беда, лечится стержнем на номер мягче.

Частые вопросы

• Учитель написал в списке «готовальня» — что покупать? Циркуль в футляре с запасными грифелями. В школьных списках «готовальней» называют именно его, дешёвый набор из циркуля и вставки за 300–500 ₽ вопрос закрывает. Если сомневаетесь, спросите учителя на первом уроке. Что такое готовальня на самом деле, разобрано в статье про готовальню.
• Как не сломать третий циркуль за четверть? Ломается три вещи: карандаш выпадает из козьей ножки, штампованная ножка гнётся, игла гнётся в пенале. Берите металлический со сменным грифелем, носите в футляре и раскрывайте за головку, а не за ножки.
• Где взять запасные грифели? В любом канцелярском — стержни 2 мм для цанговых карандашей, они же «грифели для циркуля». Твёрдость М или 2М.
• Шарнир разболтался — что делать? Если ножки стянуты винтом, его подтягивают отвёрткой или ключом из комплекта, у советских готовален ключик лежит в футляре. Шарнир на заклёпке не подтянуть, такой циркуль меняют.
• Зачем у циркуля сгибается ножка? Чем шире раскрыт циркуль, тем сильнее игла и грифель наклоняются к листу. Шарнир на ножке позволяет отогнуть её обратно и поставить остриё вертикально, поэтому у хороших моделей он есть на обеих ножках.
• Нужен ли удлинитель на первом курсе? Нет. На листах А3 окружности больше 300 мм не встречаются, а студенческий циркуль без удлинителя берёт до 400 мм. Удлинитель нужен на больших форматах, и в дорогих моделях он уже лежит в комплекте.
• Подойдёт ли циркуль с механическим карандашом? Как второй — да, для тонких линий построения он удобнее. Единственным он быть не может — основную толстую линию грифелем 0,5 мм не обвести, для неё нужен толстый стержень.
• С какого класса нужен циркуль? Окружности чертят с 5–6 класса на математике, черчение начинается в 7–8. Заранее не покупайте, учитель на первом уроке скажет, какой именно.
