Готовальня — это набор чертёжных инструментов, уложенный в футляр с гнёздами под каждый предмет. Внутри лежат циркули разных размеров, измеритель, сменные вставки и рейсфедеры для туши. Так слово толкует словарь Ожегова.
Главный вопрос обычно другой — покупать ли. Студенту хватает одного хорошего циркуля, а готовальня для него — просто удобный способ этот циркуль купить. Всё остальное из футляра пролежит без дела всю учёбу. Что ещё нужно на черчение кроме циркуля, мы собрали в списке что нужно для черчения, а здесь разберём сам набор.
Коротко — что купить в трёх типичных ситуациях:
| Ситуация | Что купить | Ориентир цены |
|---|---|---|
| В школьном списке написано «готовальня» | Учителю нужен циркуль с запасом грифелей. Школьная готовальня на 2–3 предмета закрывает вопрос, лишь бы ножки были металлические | 150–400 ₽ |
| Вы студент | Один нормальный циркуль. Дешевле всего он достаётся в студенческой готовальне на 7–9 предметов — берите её ради циркуля, остальное будет лежать | 500–700 ₽ |
| Дома есть советская готовальня | Проверьте шарнир, иглу и грифели — и не покупайте ничего. Если циркуль в нём точёный, он крепче большинства новых | 0 ₽ |
Что входит в готовальню и для чего каждый инструмент

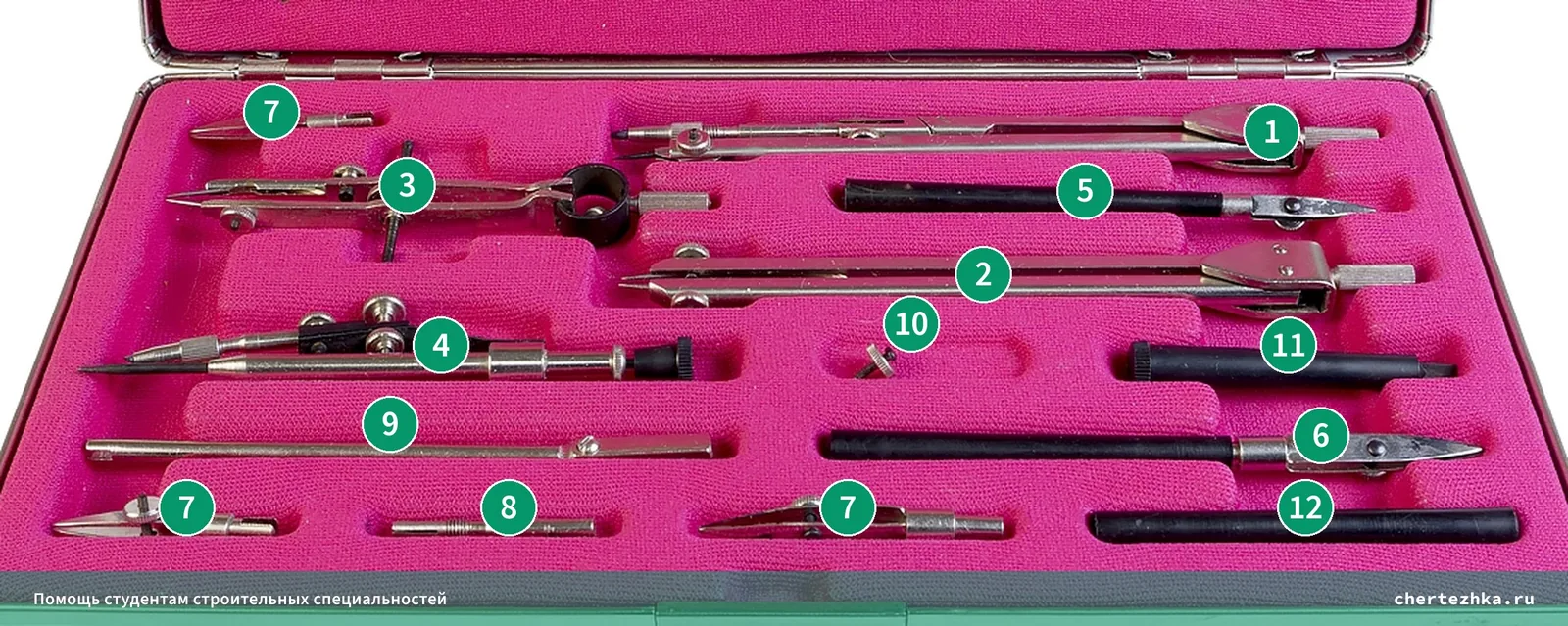

Перед вами готовальня на четырнадцать предметов, полный состав. Такие наборы описаны ещё в Товарном словаре 1957 года, и с тех пор изменилось только одно — тушью сегодня почти никто не чертит, поэтому половина футляра превратилась в музей. Что здесь лежит и нужно ли оно сегодня:
| № | Инструмент | Для чего | Нужен ли сегодня |
|---|---|---|---|
| 1 | Циркуль чертёжный, в ножке пристёгнут удлинитель | Окружности диаметром 2–300 мм карандашом, с удлинителем — до 450 мм | Да, это единственный обязательный предмет |
| 2 | Измеритель, обе ножки с иглами | Перенос отрезков и координат между проекциями, деление отрезков | Полезен на эпюрах, но многие обходятся циркулем |
| 3 | Кронциркуль с кольцом | Малый циркуль с дугой и винтом для окружностей 2–80 мм | Редко: удобен для мелких скруглений на деталях |
| 4 | Кронциркуль падающий, «балеринка» | Окружности 0,6–12 мм: игла стоит на месте, ножка с грифелем вращается вокруг неё | Нет |
| 5 | Рейсфедер линейный большой | Прямые и кривые линии тушью по линейке и лекалу — фигурной линейке для кривых | Нет: тушью не чертят, для обводки есть линер, тонкая капиллярная ручка |
| 6 | Рейсфедер линейный малый | Тонкие линии тушью | Нет |
| 7 | Рейсфедерные вставки к циркулю и кронциркулю, три штуки | Окружности тушью, ставятся вместо карандашной ножки | Нет |
| 8 | Карандашная вставка | Ножка под грифель — ей и чертят | Да, всё время |
| 9 | Удлинитель, отдельный | Вставляется в ножку циркуля, увеличивает радиус | Редко, для окружностей больше 300 мм |
| 10 | Центрик | Кнопка с углублением под иглу — чтобы не разбить бумагу при нескольких окружностях из одного центра | Полезная мелочь, но живут без него |
| 11 | Отвёртка | Подтянуть винты шарниров | Раз в год |
| 12 | Пенал | Запасные иглы и грифели | Грифели — да, всё время |
В других наборах бывает ещё малый чертёжный циркуль на окружности 2–200 мм, второй удлинитель и ручка-держатель, в которую вставляют рейсфедер для работы по линейке. В кадр они не попали, и студенту от этого ничего не теряется.
Что готовальней не считается
Линейки, угольники, транспортир и лекала в готовальню не входят, хотя в описаниях магазинов их регулярно туда вписывают. Готовальня — это футляр с циркулями и рейсфедерами. Всё, чем проводят прямые, покупается отдельно.
Почему готовальня так называется
Слово выглядит странно, и его правда многие не знают. У одних оно отзывается чем-то кухонным, у других — наковальней и гончарным кругом. К чертежам ни то ни другое отношения не имеет. Версий происхождения у словарей две:
Первая — заимствование. По этимологическому словарю Шанского слово пришло в XVII веке из польского языка, где gotowalnia означало туалетный столик и происходило от gotować się — «готовиться». В русском значение постепенно сползло сначала к «коробке с принадлежностями», потом к чертёжному набору в футляре.
Вторая проще и тоже словарная — от глагола «готовить» по той же модели, что «мыльня» от «мыть» или «бойня» от «бить». Готовальня — «место, где лежит приготовленное». Так объясняют словари Крылова и Успенского.
Старые словари подтверждают, что значение долго было шире нынешнего. У Даля готовальня — любой карманный прибор, уложенный в баул или сумку. А энциклопедия Брокгауза и Ефрона 1893 года записывает в готовальню не только циркуль и рейсфедер, но и транспортир с линейкой. Отсюда, видимо, и привычка магазинов до сих пор вписывать линейки в состав набора, хотя в футляре им давно не место.
Готовальня на 3, 7 и 14 предметов — в чём разница
Цифра в названии — это число предметов в футляре, считая вставки, отвёртку и пенал с грифелями. Так что «готовальня 7 предметов» — это чаще всего два-четыре инструмента и мелочи к ним, а «готовальня 2 предмета» — циркуль и вставка или контейнер с грифелями, то есть просто циркуль в футляре. Вот как выглядят типичные комплектации и кому они подходят.
| Комплектация | Что внутри | Кому | Ориентир цены ⁎ |
|---|---|---|---|
| 2–4 предмета, школьная | Циркуль, держатель под карандаш, контейнер с грифелями, иногда точилка | Школа, первые семестры в вузе или колледже | 150–400 ₽ |
| 7–9 предметов, студенческая | Циркуль, кронциркуль, измеритель, рейсфедер, вставки, удлинитель, грифели | Студент, которому нужен один нормальный циркуль | 500–700 ₽ |
| 6 предметов, профессиональная (Koh-i-Noor) | Циркуль, кронциркуль, удлинитель, держатель под механический карандаш | Тот, кто чертит руками много и долго | 3,5–5 тыс. ₽ |
| 8 предметов, профессиональная (Rotring) | Циркуль до 540 мм с удлинителем, два кронциркуля, измеритель, рейсфедер | Архитекторы, дизайнеры, коллекционеры | 4,5–7 тыс. ₽ |
| 13–14 предметов с рейсфедерами для туши | Полный состав из таблицы выше | Работа тушью — сегодня редкость | 12–20 тыс. ₽ |
⁎ Ориентиры цен — розница и сайты дистрибьюторов, сентябрь 2026. Вилки округлены.
Разница между второй и последней строкой — в двадцать-тридцать раз по цене. А единственный предмет, которым студент реально будет работать, лежит в обеих — циркуль.
В школьной готовальне у циркуля часто пластик в шарнире. В студенческой за 500–700 рублей ножки уже металлические, есть узел под сменный грифель и удлинитель. У профессионального ножки точёные, из цельного металла, а у дорогих моделей на каждой ножке есть ещё коленный шарнир, чтобы при большом радиусе игла и грифель стояли к бумаге перпендикулярно. Такой циркуль служит десятилетиями, и именно за него, а не за футляр, платят несколько тысяч.
Советская готовальня — годится ли сегодня
Годится, и часто она лучше новой из канцтоваров. Но сначала стоит понять, что именно вам досталось, а потом проверить три вещи.
Советские наборы делали по ГОСТ 6100-51, и буквы на футляре расшифровываются просто:
- Ш — школьная.
- П — портативная.
- У — универсальная.
- КМ и КБ — конструкторская малая и большая.
- К — для копировальных работ.
- Цифра после букв — число предметов, буква Л в конце — латунь.

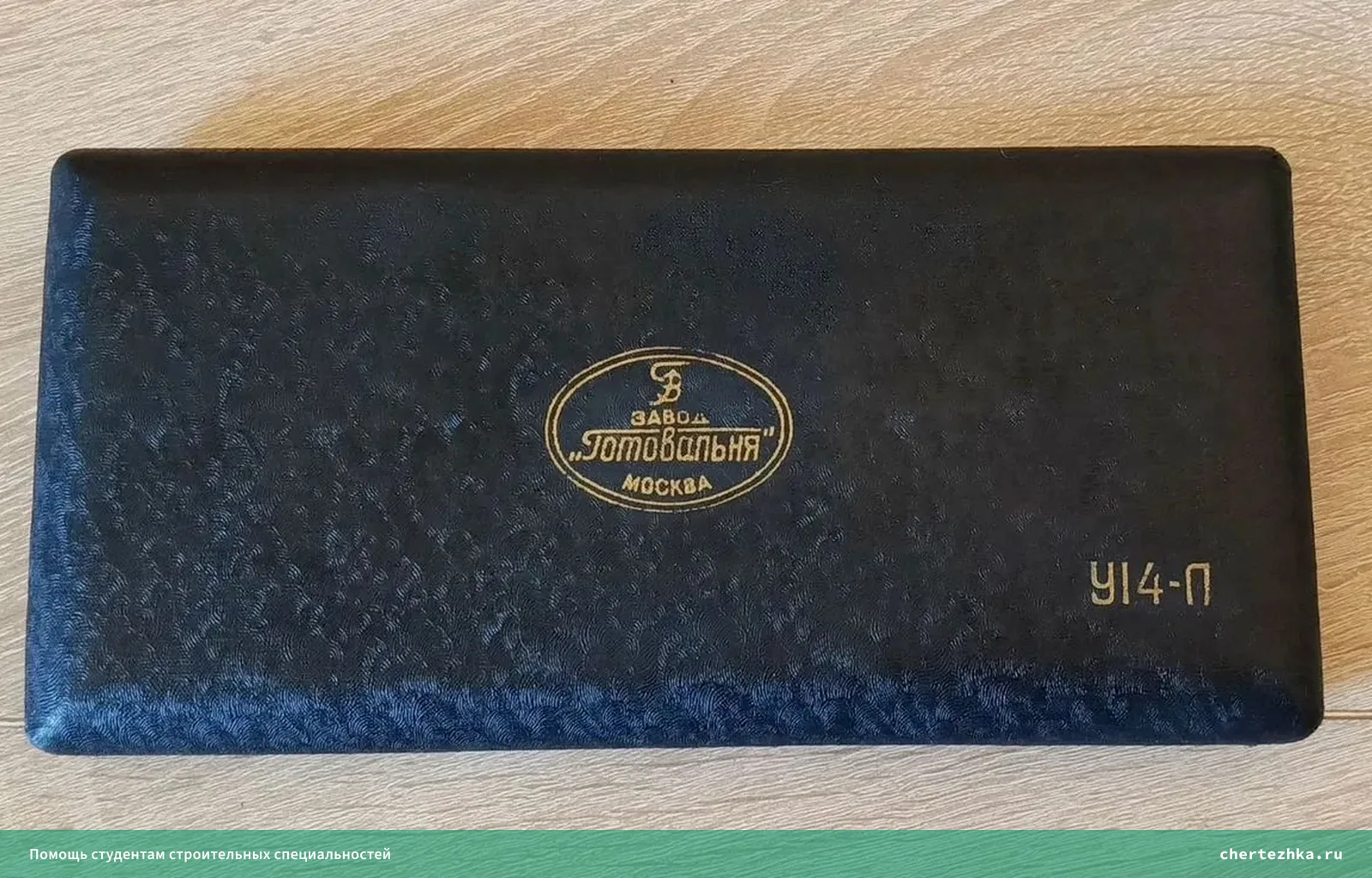

Так что «У14» — универсальная на четырнадцать предметов, «КБ-Л» — большая конструкторская из латуни. Выпускали их в основном два завода — «Союз» имени Красина в Ленинграде и московский завод «Готовальня». Клеймо завода ставили на крышку футляра и на сами циркули.

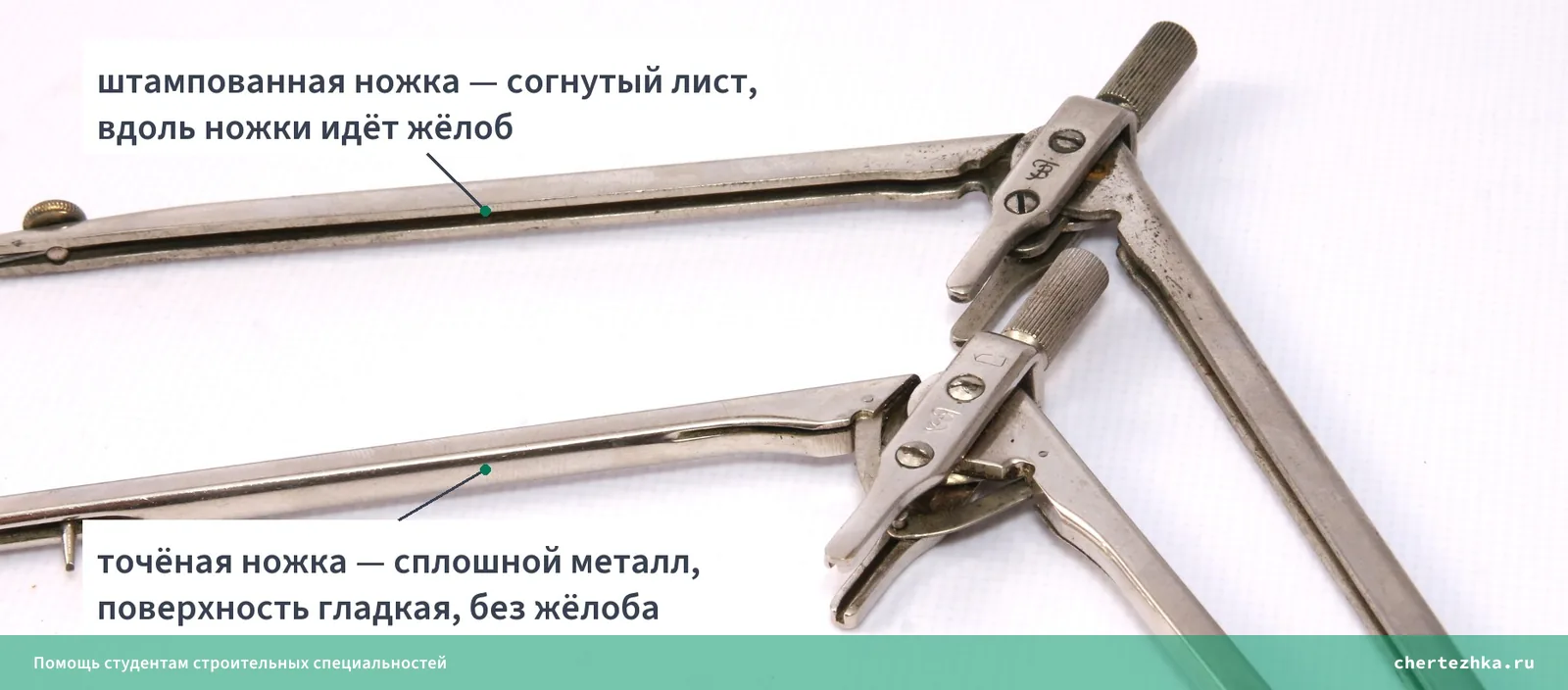

Главное различие внутри наборов — как сделан циркуль. В дорогих конструкторских наборах ножки точёные, из цельного металла. В дешёвых школьных и универсальных — штампованные из листа. Точёный циркуль жёстче и переживёт ещё одно поколение, штампованный за десятилетия мог разболтаться. Отличить несложно. Штампованная ножка — это согнутый лист, на срезе виден U-образный профиль. Точёная — сплошной металл. Оба циркуля рядом мы показывали при разборе, какой циркуль выбрать для черчения.
Что проверить в старом наборе перед тем, как нести его на занятия. Три вещи:
- Шарнир. Сведите ножки — игла и грифель должны сойтись в одну точку без просвета. Разведите на ширину ладони и качните — если ножка гуляет, шарнир разболтан.
- Игла. Её теряют чаще всего, а без иглы циркуль бесполезен. Запасные продаются отдельно за копейки, подбирайте под свой циркуль.
- Грифели. За десятилетия они засыхают и крошатся. Тоже расходник, тоже копейки.
«Советская готовальня с рук за пятьсот рублей по качеству обойдёт большинство наборов с Вайлдберриз и Озона. Правда, рейсфедеры из неё вам не пригодятся нигде. Разве что занозу вытащить — для этого они подходят идеально».
— Иван Майборода, инженер ПГС
Чем готовальня отличается от циркуля
Циркуль — один инструмент. Готовальня — набор, где циркуль лежит вместе с дополнениями — сменными вставками, запасными грифелями и иглами, кронциркулем, измерителем, рейсфедером. Продавцы называют это «набором для черчения» — разницы нет, просто другое слово на ценнике.
В магазине отдельные циркули и готовальни лежат на одной полке, и хороший одиночный циркуль часто стоит дороже целого набора. Поэтому ищите по слову «циркуль металлический», а не «готовальня» — найдётся больше, а выбирать всё равно придётся по самому циркулю.
Нужна ли готовальня студенту — и школьнику
Студенту-строителю готовальня не нужна, нужен один хороший циркуль. Преподаватели черчения говорят об этом жёстче нас:
«Только не нужно покупать готовальню! Хорошая готовальня стоит очень дорого, а большинство предметов из неё вы не используете ни разу».
— преподаватель черчения, из шпаргалки к лекции для абитуриентов
Старшекурсники советуют то же — профессиональные наборы не обязательны, достаточно одного циркуля.
При этом сам циркуль работает в каждом листе, пока чертят руками. А руками чертят в основном на первом и втором курсе — начертательную геометрию и инженерную графику, потом работы уходят в САПР, программы для черчения на компьютере. Вот что делают циркулем всё это время:
- на эпюре Монжа — дуги при повороте и определении натуральной величины отрезка, а координаты между проекциями переносят измерителем или тем же циркулем;
- сопряжения — плавные переходы между линиями через дуги;
- овалы в изометрии, которые строят из четырёх дуг разного радиуса;
- окружности и скругления на видах деталей;
- деление окружности на равные части — отверстия по кругу, многоугольники.

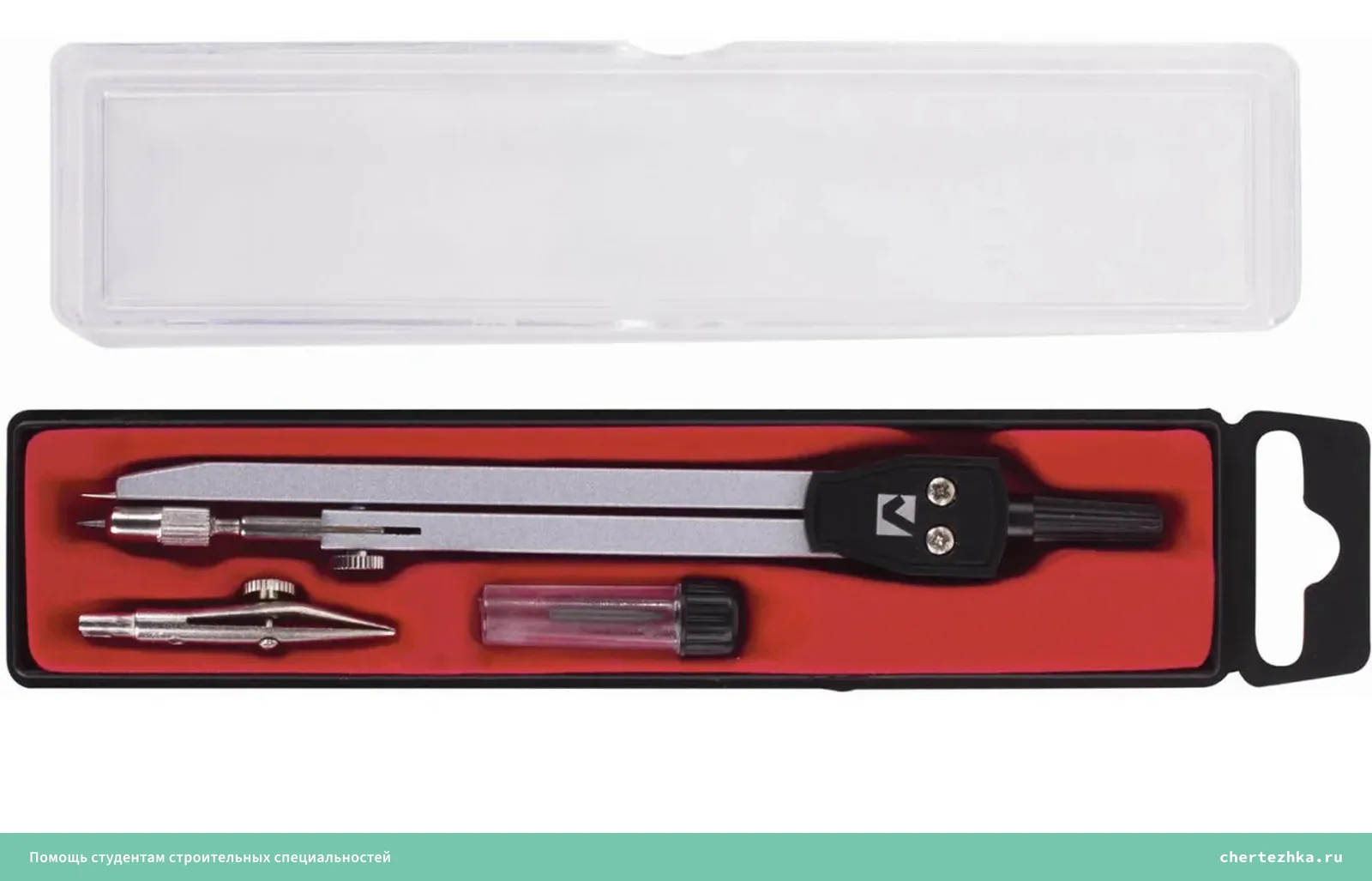

У школьника всё проще. Если в списке от учителя стоит «готовальня» или «циркуль (готовальня)», нужен именно циркуль с запасом грифелей — на уроках им делят окружность, строят многоугольники и сопряжения. Школьная готовальня на два-три предмета за 150–400 рублей полностью закрывает вопрос. Единственное, на что смотреть, — металлические ножки. Пластиковые складываются под нажимом, и ровного круга не выходит.
Как выбрать готовальню, если всё-таки покупать

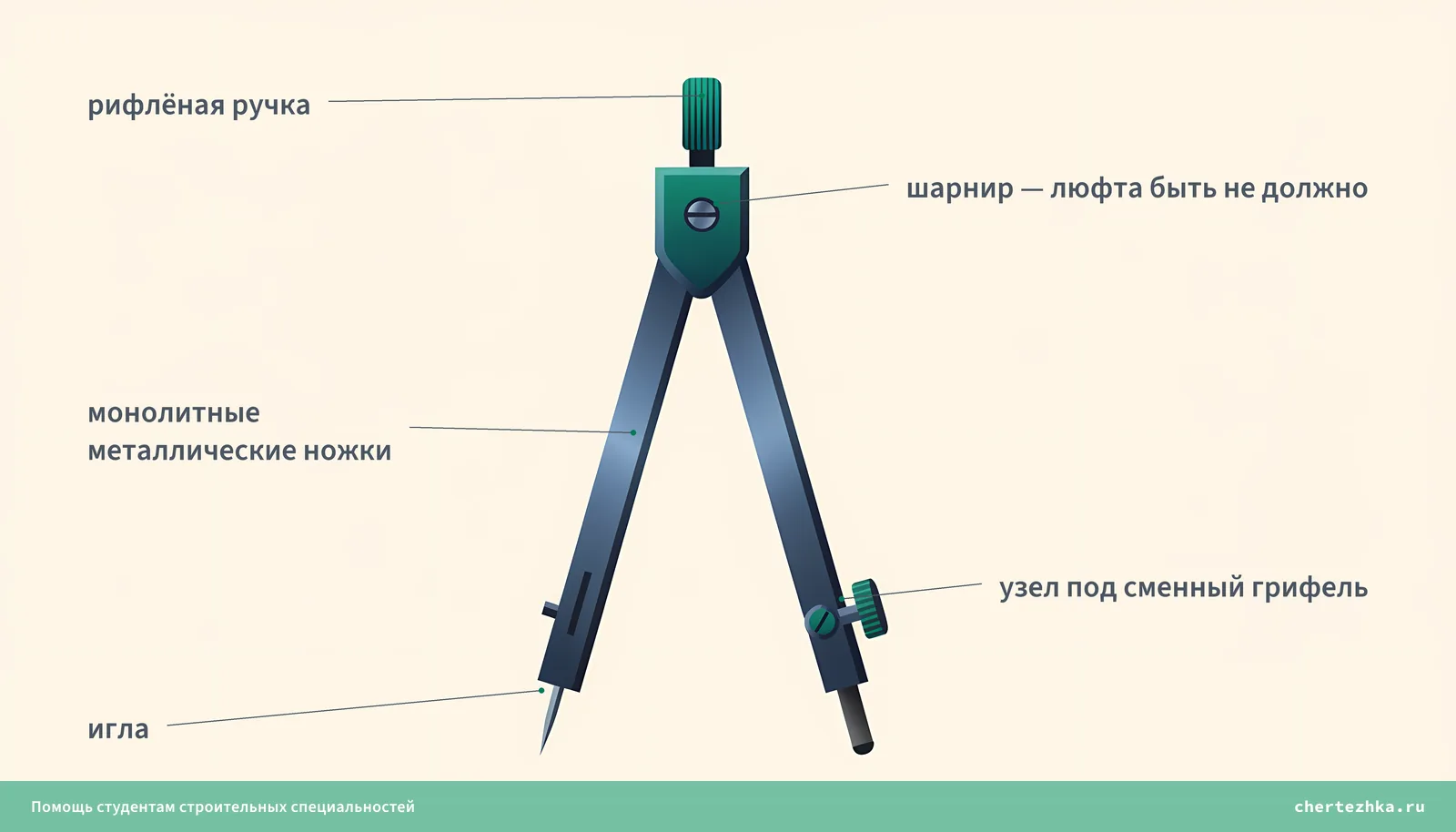

Оценивайте только циркуль, остальные предметы в футляре — дополнение. Хватит трёх признаков — ножки из цельного металла, шарнир без люфта, когда игла и грифель при сведении сходятся в одну точку, и ножка, которая снимается под сменный грифель. Как проверить циркуль в руках и какую марку брать, мы разобрали в статье какой циркуль нужен для черчения.
Запасные грифели возьмите сразу, под свою модель. В циркуль ставят мягкий грифель, М или 2М, — не твёрже того, которым обводите. Почему так, видно по таблице твёрдости карандашей для черчения.
Рейсфедер, балеринка, измеритель, козья ножка — что это

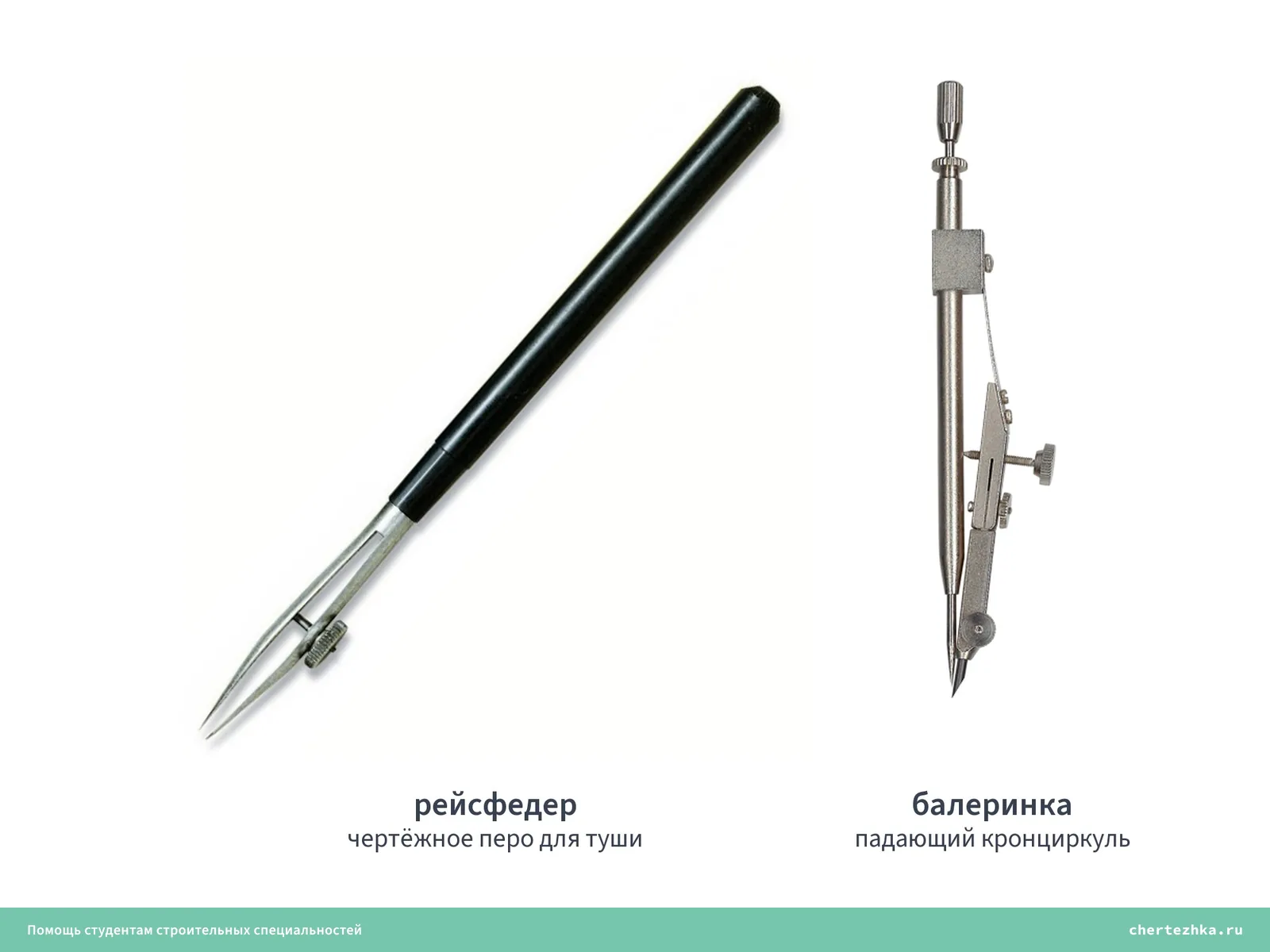

Рейсфедер — что это? Чертёжное перо для туши. Две пружинящие стальные створки, между которыми набирают тушь, а винтом задают толщину линии. В XX веке его вытеснил рапидограф, а студентам сегодня хватает линера.
Балеринка — это что? Народное название падающего кронциркуля — инструмента для окружностей диаметром до 12 мм. Игла стоит на месте, а ножка с грифелем свободно вращается вокруг неё, как балерина на пуантах. Не путайте со слесарным кронциркулем с изогнутыми ножками — тот меряет объёмные детали и к черчению не относится.
Измеритель — что это? Циркуль с двумя иглами вместо иглы и грифеля. Им не чертят, а переносят размеры. Иглы ставят на концы отрезка на одной проекции и, не сбивая раствор, откладывают тот же отрезок на другой. На эпюре так переносят координаты между проекциями, а ещё измерителем делят отрезок на равные части — шагают по нему, пока шаги не лягут ровно.
Козья ножка — это готовальня? Нет. Так называют насадку-держатель под обычный карандаш, которая ставится на циркуль вместо грифельной ножки, а в школьных наборах — простейший циркуль с зажимом. Для вузовских листов она чертит слишком грубо, для школы сойдёт.
На этом с готовальней всё, дальше начинается само черчение. Если первые листы уже задали, а циркуль всё ещё в магазине, — это обычная история. Поможем разобраться с построениями вашего варианта и подскажем, как оформить лист по ГОСТ — помощь по начертательной геометрии.
