В сентябре у первокурсника-строителя — что в вузе, что в колледже — начинается начертательная геометрия, а с ней — первые листы, которые придётся чертить руками.
Главный совет — не закупаться впрок. В нём сходятся и преподаватели черчения, и старшекурсники строительных вузов. Точные требования у каждой кафедры свои — какие форматы, какая рамка, можно ли механический карандаш — и преподаватель продиктует их на первом занятии. До этого момента достаточно базы: три карандаша разной твёрдости, точилка, циркуль с запасными грифелями, папка чертёжной бумаги А3, два угольника, линейка, пара ластиков и папка-портфель, чтобы всё это носить. Выходит примерно 1700–3600 ₽ и один заход в канцелярский магазин.
Минимальный набор с ценами
| Что купить | Какое брать | Ориентир цены ⁎ |
|---|---|---|
| Карандаши — 3 шт. | Твёрдость Т, ТМ и М (или H, HB, B) | 150–300 ₽ |
| Циркуль | Металлический, с монолитными ножками; можно в составе школьной готовальни | 400–800 ₽ |
| Бумага | Папка чертёжной бумаги А3, 10–24 листа, плотность 180–200 г/м² | 350–650 ₽ |
| Угольники — 2 шт. | С углами 45° и 30°/60°, пластиковые прозрачные | 150–400 ₽ |
| Линейка | 30–40 см, пластиковая прозрачная | 50–150 ₽ |
| Ластик — 2 шт. | Мягкие, светлые: жёсткие тёмные оставляют грязь; второй — запасной в пенал | 50–150 ₽ |
| Точилка | С длинной заточкой (два отверстия: под дерево и под грифель) | 150–400 ₽ |
| Грифели для циркуля | Запасные, если их нет в комплекте циркуля | 50–150 ₽ |
| Папка-портфель А3 | Пластиковая, с ручками и молнией — листы в ней не мнутся | 300–600 ₽ |
⁎ Ориентиры цен — розница и маркетплейсы, август 2026. Вилки округлены, точная сумма зависит от города и бренда.
Итого — примерно 1700–3600 ₽ за всё. Для сравнения — «профессиональная» готовальня Koh-i-Noor на 13 предметов стоит около 17 тысяч рублей, и первокурснику она не нужна.
«Я над своим набором особо не задумывался — циркуль, транспортир, линейка, карандаши. Всё равно преподаватель на первой паре сказал, что нужно, и докупал я уже в процессе. Тем более почти при любом учебном заведении есть магазинчик, где всегда лежит всё для учёбы. Цены чуть выше, чем в городе, но не критично: забыл что-то — забежал перед парой и докупил».
— Иван Майборода, инженер ПГС
Один пункт списка выбирайте вживую — циркуль. Люфт в ножках чувствуется только руками, по картинке в интернете его не видно. Остальное спокойно берётся где угодно, а забытое доберёте в том самом магазинчике при учебном заведении.
Какие карандаши нужны для черчения

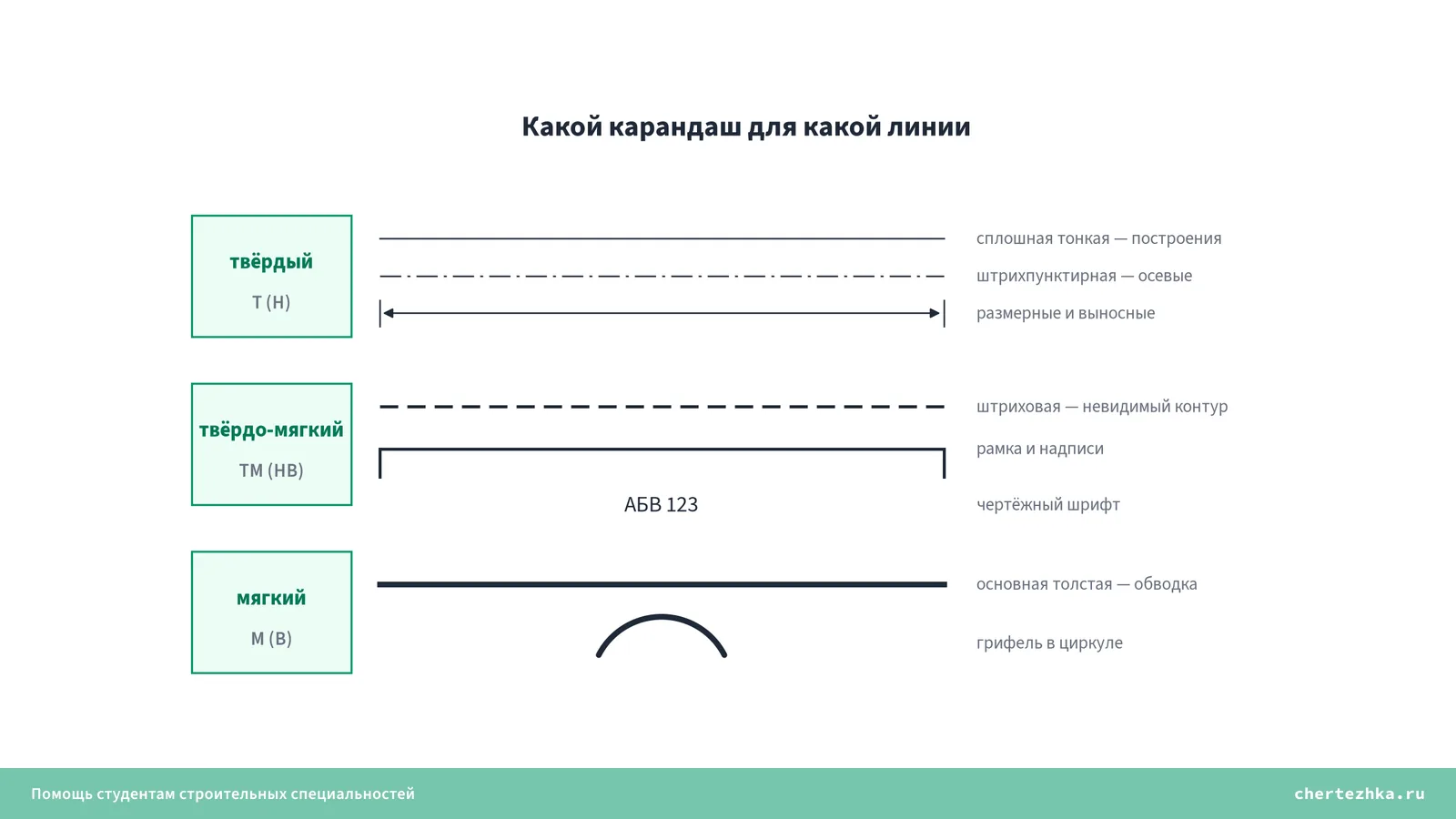

Нужны три твёрдости, потому что разные линии чертежа ведут разными карандашами. В российской маркировке это Т — твёрдый, ТМ — твёрдо-мягкий и М — мягкий. На импортных карандашах те же ступени обозначены H, HB и B.
Раскладка по линиям такая:
- Т (H) — тонкие линии: построения, осевые, размерные, штриховка.
- ТМ (HB) — обводка средней толщины, надписи, рамка.
- М (B) — обводка основной толстой линией и грифель в циркуль.
Логика простая. Твёрдый карандаш держит тонкую линию и почти не мажется — им строят. Мягкий даёт жирную насыщенную линию — им обводят готовое. Мягче М брать не стоит, иначе грифель начнёт мазаться и лист быстро станет серым.
Про механические карандаши
Строгая школа требует деревянные карандаши с правильной заточкой, но студенты давно чертят и автоматическими — 0,5 мм под тонкие линии, 0,7 мм под обводку. Грифели к ним берите по той же логике: H под построения, HB или B под обводку. На всякий случай уточните у своего преподавателя: большинству всё равно, но встречаются принципиальные.
В магазине шкала шире. На карандашах встречается 2Т, 3Т, 4Т или 2М и мягче — цифра просто усиливает букву: 2Т твёрже, чем Т, 2М мягче, чем М. Но крайние ступени — специальный инструмент: сверхмягкие берут художники, сверхтвёрдые — картографы и разметчики. Для чертежей хватает трёх карандашей из таблицы.
С фирмой всё проще, чем с твёрдостью, — эталон за десятилетия не сменился. Чешский Koh-i-Noor 1500 и немецкий Faber-Castell 9000 — берите любой из них и не прогадаете. У дешёвого безымянного карандаша грифель нередко царапает бумагу и крошится при заточке.

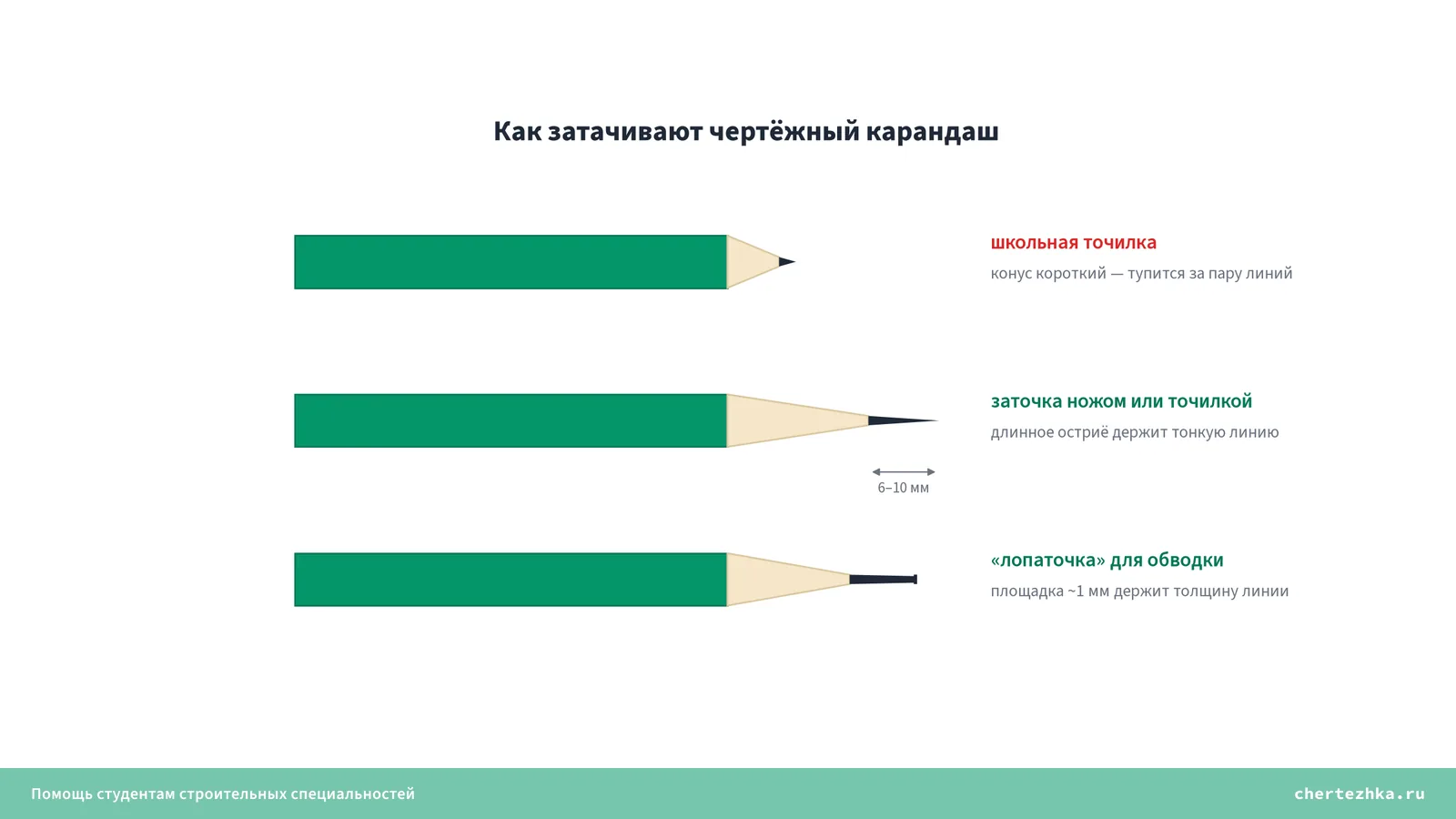

Кстати, о заточке. Обычная школьная точилка даёт короткий конус, который быстро тупится. Классика — точить ножом, открывая грифель на 6–10 мм длинным остриём, но можно просто купить специальную точилку с длинной заточкой: например, у KUM и Koh-i-Noor есть модели, которые сначала снимают дерево, а потом отдельно заостряют грифель. Карандаш для обводки удобно заточить «лопаточкой» — с плоской площадкой около миллиметра шириной, которая держит постоянную толщину линии.
Готовальня — покупать или хватит циркуля?
Хватит одного хорошего циркуля, а недорогая школьная готовальня — просто удобный способ его купить. Готовальня — это футляр с чертёжными инструментами: циркуль, измеритель, сменные вставки. В советских наборах на 10–14 предметов лежали ещё кронциркули и рейсфедеры — инструменты для работы тушью, которыми сегодня студент не пользуется вовсе.
Отсюда и разнобой в советах. Списки вузов по привычке пишут «готовальня», а преподаватели черчения от дорогих наборов прямо отговаривают — большинство предметов оттуда вы не тронете ни разу. Платить имеет смысл только за сам циркуль.

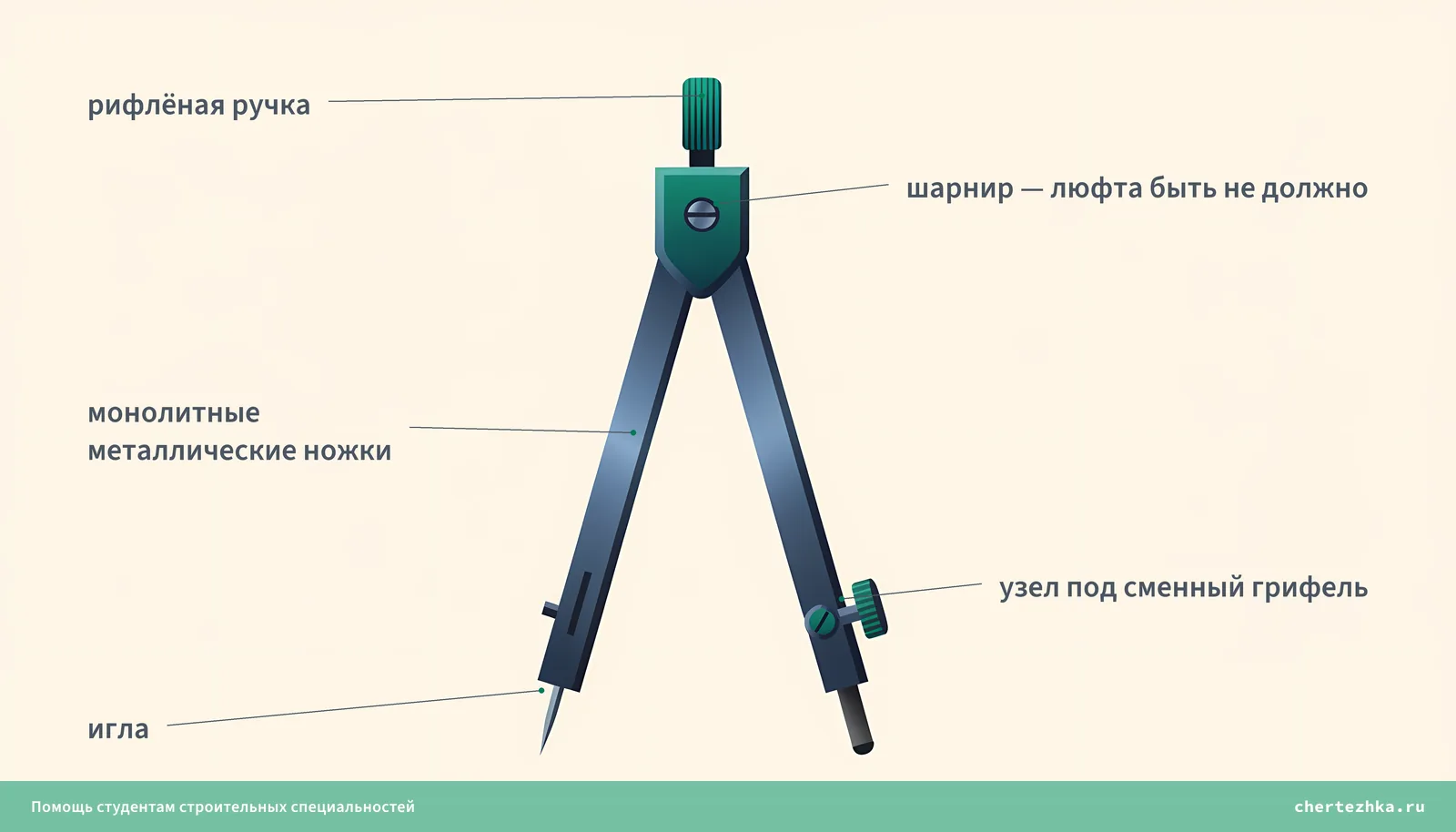

Из фирм в отзывах студентов и преподавателей чаще всего хвалят те же Koh-i-Noor и Rotring. Но важнее не имя на футляре, а конструкция — хороший циркуль отличить несложно:
- ножки металлические, монолитные, без люфта в шарнире;
- есть узел под сменный грифель (а лучше — запасные грифели в комплекте);
- нет пластмассовых деталей в узлах, которые держат раствор — разведение ножек на выбранный радиус.
Дешёвый циркуль с болтающимися ножками будет мучить весь семестр — радиус уплывает прямо во время построения, линия выходит рваной. Это тот единственный предмет в списке, на котором не стоит экономить.
А вот «козья ножка» — насадка-циркуль на обычный карандаш из школьных наборов — для вузовских листов не годится. Чертит она криво, и преподаватели её не любят ещё со школьных уроков черчения.
Если дома на антресолях лежит советская готовальня — не спешите её списывать. Циркуль в старых наборах часто крепче нового дешёвого. Проверьте, не разболтался ли шарнир и есть ли вставка под грифель, — и самая дорогая позиция списка закрыта бесплатно.
Какая бумага нужна для черчения
Рабочие форматы первого курса — А3 и А4, большинство листов по начертательной геометрии чертят на них. Берите папку чертёжной бумаги («ватман») на 10–24 листа — её хватит надолго. Ориентир качества — бумага фабрики Гознак, её название пишут на обложке папки. Крупные форматы вроде А1 появятся позже, ближе к курсовым, — заранее их покупать не нужно.
Обычная офисная бумага годится только для черновиков. Она тонкая, ластика почти не держит — протирается до дыр, поэтому чистовые листы чертят на плотной чертёжной бумаге.
У листа ватмана стороны разные — одна гладкая, другая чуть шероховатая, и единого мнения, какая из них рабочая, нет даже у преподавателей. Проверьте на уголке: проведите линию и сотрите. Рабочая та сторона, где карандаш ложится ровно, а ластик стирает чисто и не лохматит бумагу.

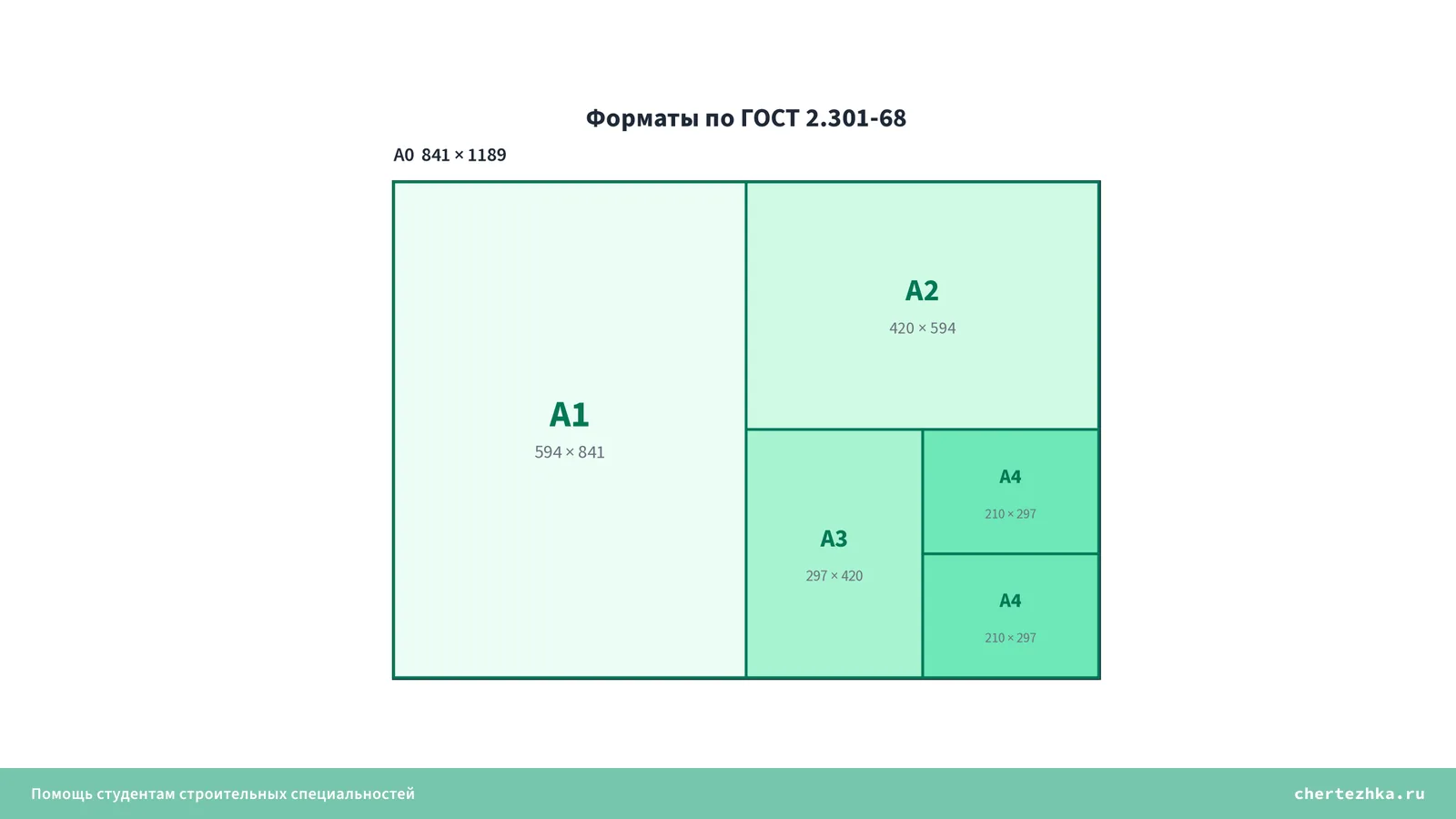

Размеры форматов задаёт ГОСТ 2.301-68 — он действует до сих пор:
| Формат | Размер, мм |
|---|---|
| А0 | 841 × 1189 |
| А1 | 594 × 841 |
| А2 | 420 × 594 |
| А3 | 297 × 420 |
| А4 | 210 × 297 |
А0 — это ровно квадратный метр бумаги, а каждый следующий формат — половина предыдущего.
И ещё про оформление. Каждый лист обводится рамкой, а в правом нижнем углу ставится штамп — основная надпись с данными о работе. Отступы рамки стандартные — 20 мм слева под подшивку, по 5 мм с остальных сторон. Продаются и листы с уже напечатанной рамкой, и во многих местах их спокойно принимают. Но в начале семестра рамку со штампом нередко задают чертить руками — это часть задания. Так что перед покупкой папки «с рамкой» спросите преподавателя, примет ли он такие листы.
Совет с крупными форматами
Если на курсе понадобится А1 — выгоднее скинуться группой и заказать пачку оптом, так делают студенческие группы в строительных вузах. Поштучно большие листы заметно дороже.
Готовые листы А3 не сворачивайте в трубку — бумага мнётся и рвётся на сгибах. Для переноски и нужна папка-портфель А3 из таблицы: лист А3 в обычный рюкзак не влезает, так что носить чертежи придётся в ней, как ноутбук в сумке. Тубус понадобится позже, вместе с большими форматами, и к нему есть проверенный студенческий совет:
«У большинства нашей группы были одинаковые чёрные тубусы из ларька при учебном заведении. Если в один день были начерталка и физкультура и все тубусы складывали в кучу в раздевалке — домой регулярно уносили чужие чертежи. Так что берите тубус, который выделяется из толпы».
— Иван Майборода, инженер ПГС
Линейки, угольники и рейсшина
Рабочая связка на начерталке — линейка плюс два угольника: с углами 45° и с углами 30°/60°. Ими проводят параллельные и перпендикулярные линии, строят стандартные углы — этого хватает для всех задач первого семестра. Линейки длиннее 40 см для формата А3 не нужны.
Берите прозрачный пластик. Сквозь него видно уже начерченное — меньше шансов провести линию не там. Деревянные линейки со временем коробятся и стираются по кромке. С металлическими другая история. Сами по себе они точные и живучие, но в списках инструментов строительных вузов встречается прямой запрет. Причина — циркуль: когда с металлической линейки снимают размер, о её кромку тупится игла.
Транспортир в этот набор не входит. Углы на чертеже задаются построением и угольниками, так что в черчении он почти не работает. Стоит он копейки и на математике ещё пригодится — но покупать его можно спокойно потом, когда реально понадобится.
Рейсшина — длинная линейка с поперечиной или роликом, которая скользит по краю доски и даёт строгие параллели. В школе на уроках черчения она встречалась, в вузе для домашних листов А3 не обязательна: та же работа делается линейкой и угольником. Покупать её заранее точно не нужно.
Что покупать не нужно
Половина «чертёжных» товаров в магазине первокурснику-строителю не пригодится.
Вот на чём можно смело сэкономить:
- Кульман или чертёжная доска. Наследие эпохи, когда инженеры чертили стоя. В кабинетах черчения давно стоят удобные чертёжные столы, которые регулируются под себя, — а дома достаточно большого свободного стола, на котором раскатывается лист. Позже работы и вовсе уходят в САПР.
- Профессиональная готовальня на 10–14 предметов. Почему она не нужна, разобрали выше: платить стоит только за циркуль, а разница в цене — в десятки раз.
- Рапидографы, изографы, тушь. Нужны архитекторам на отмывках и подачах. Если ваша кафедра вдруг требует обводку тушью — об этом скажут на паре, тогда и купите (а чаще хватит обычного линера — тонкой капиллярной ручки со стойкими чернилами).
- Лекала. Наборы фигурных линеек для лекальных кривых. Кривые первого курса строятся по точкам и обводятся от руки — покупать лекала нет необходимости.
- Трафареты с чертёжным шрифтом. Продаются как «ускоряет и упрощает», на деле возиться с трафаретом дольше, чем писать рукой. А главное — чертёжный шрифт на первом курсе как раз ставят, и набивать его нужно самому. Трафарет этому только мешает.
- Большие наборы «для черчения» с шаблонами фигур и десятком мелочей. Всё, что из них реально работает, уже есть в таблице выше.
- Миллиметровка про запас. Может понадобиться на одной-двух работах, а может не понадобиться вовсе. Если будет нужна — преподаватель скажет, тогда и купите пару листов.
- Ноутбук «для черчения». В первом семестре не нужен: начертательную геометрию чертят руками. САПР начнётся позже — и требования к технике тогда назовёт сама кафедра.
Отдельная ловушка — списки «для первокурсника» из статей про архитектурные вузы: подрамники 55×75, планшеты, акварельная бумага, сангина. Это экипировка архитектора для рисунка и отмывки. Студенту-строителю из этого не нужно ничего.
Сколько чертежей ждёт в первом семестре
За первый семестр начертательной геометрии студент сдаёт порядка десятка-полутора листов — точное число зависит от вуза. Ритм обычно такой: тему разбирают на паре, там же выдают задание, начать успеваешь в аудитории, а дочерчиваешь уже дома. Целый лист за пару закрывают только самые быстрые — большинство досиживает вечерами дома, и это нормально.
Так что всё из таблицы выше пойдёт в работу с первых же недель.
Первое же задание обычно эпюр — комплексный чертёж точки и прямой в проекциях. Как он строится по шагам, мы разобрали в статье как построить эпюр Монжа.
