Начертательная геометрия — что это за предмет и как её сдать

Начертательная геометрия — дисциплина первого курса технических вузов и колледжей. Она учит изображать объёмные предметы на плоском чертеже и по таким изображениям решать пространственные задачи. Студенты зовут её начерталкой и боятся ещё до первой пары — репутацию предмету делают старшекурсники и студенческий фольклор. На деле в основе начерталки один навык — видеть объём за плоскими фигурами. Он тренируется, даже если черчения в школе у вас не было.

Что такое начертательная геометрия простыми словами

Это наука о том, как трёхмерное тело превратить в плоский чертёж — и как потом по чертежу однозначно восстановить его форму и размеры. Дом, деталь, узел конструкции не положишь на лист бумаги целиком. На бумаге они живут в виде проекций — вида спереди, сверху, сбоку. На языке кафедры это фронтальная, горизонтальная и профильная проекции. Начерталка объясняет, по каким правилам эти проекции строятся и как связаны между собой.

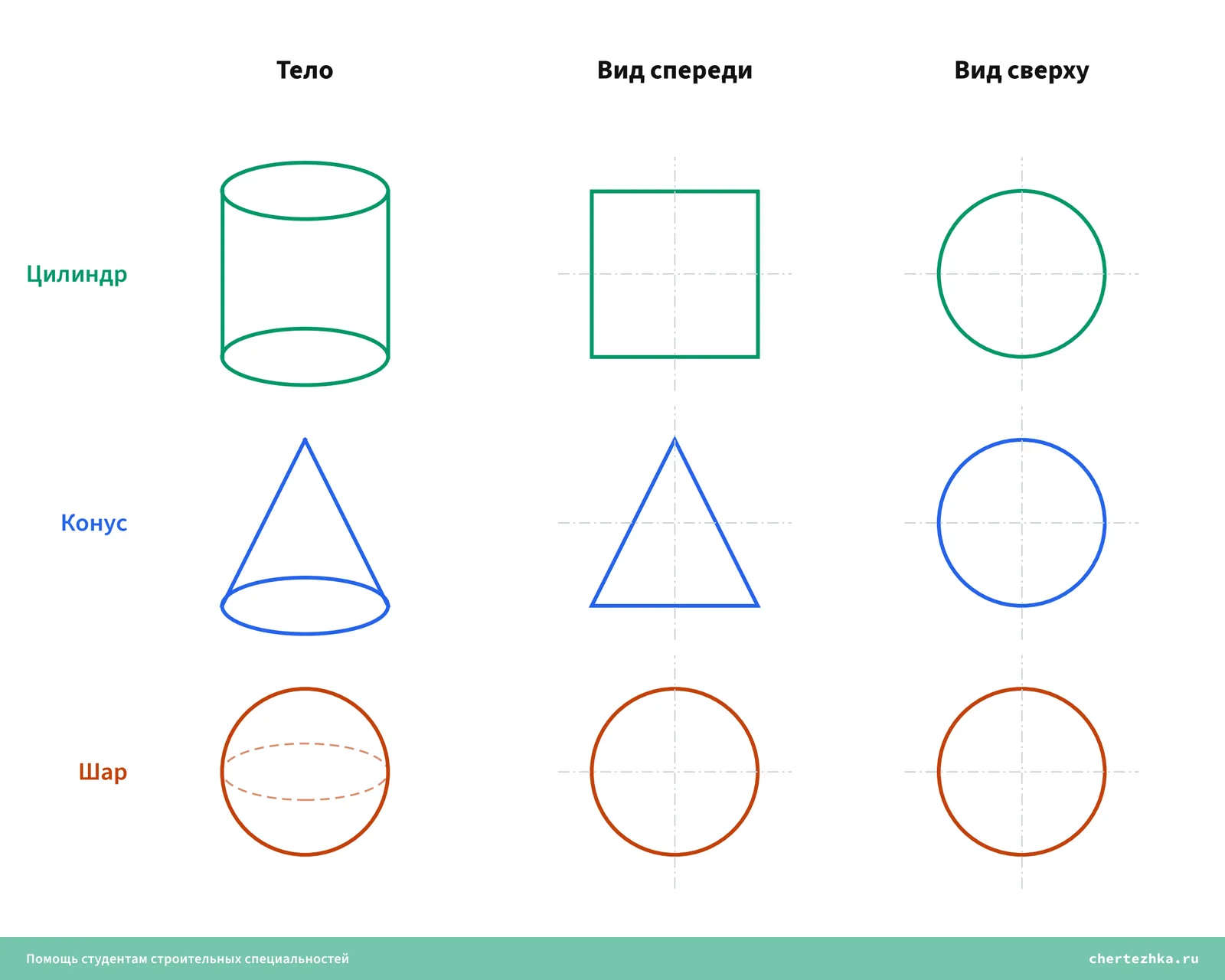

Почему проекций нужно несколько — легко почувствовать на простом примере. Посмотрите на цилиндр строго сверху — увидите круг. Но ровно такой же круг сверху дают конус и шар. Одна проекция форму не определяет — и только вторая, вид спереди, расставляет всё по местам. Прямоугольник — значит, был цилиндр. Треугольник — конус. Снова круг — шар.

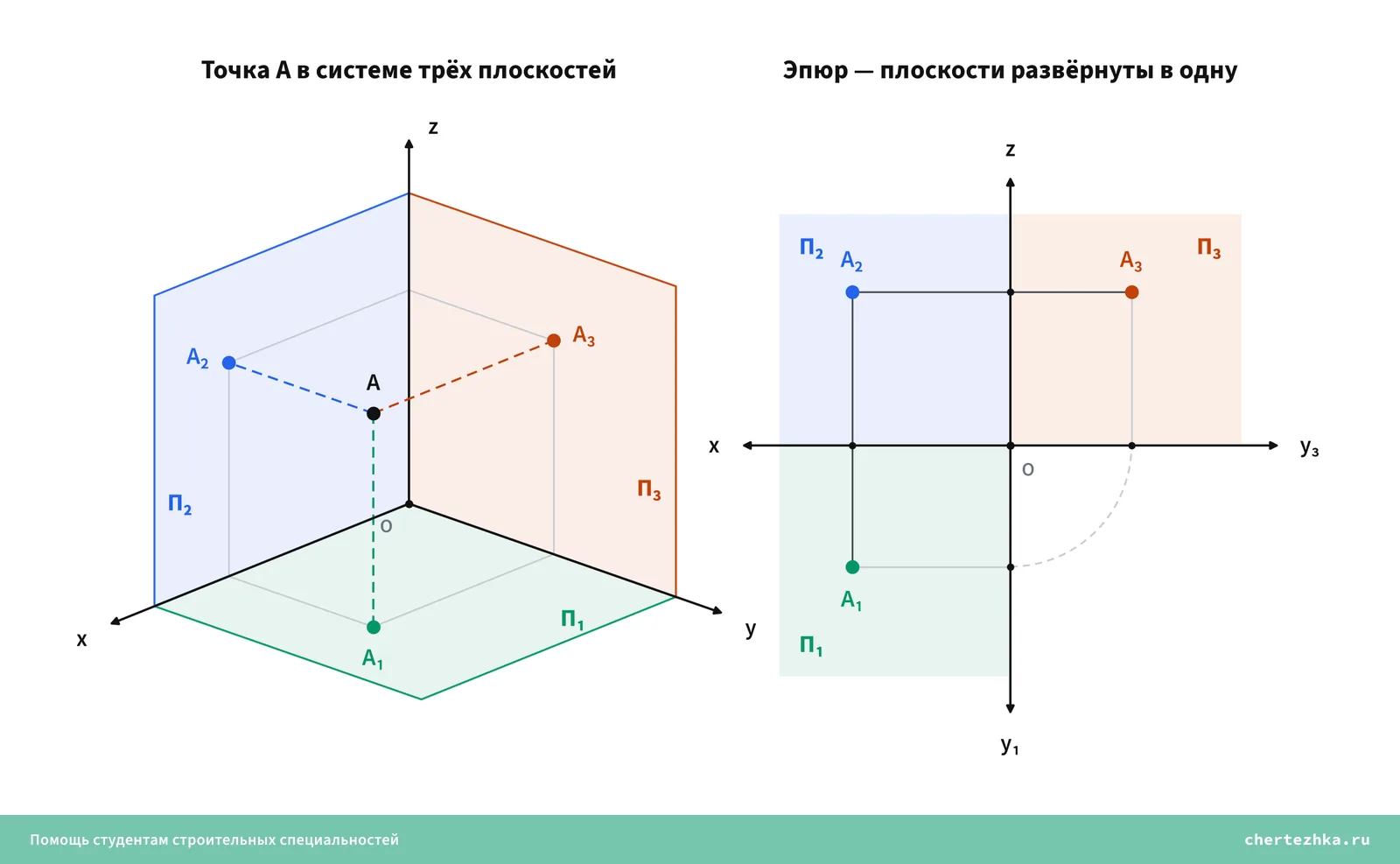

Весь предмет вырастает из этой идеи. Тело проецируют на взаимно перпендикулярные плоскости, потом эти плоскости разворачивают в одну — совмещают, а проекции увязывают вертикальными и горизонтальными линиями связи, чтобы по двум-трём видам можно было без ошибки прочитать форму объёмного тела. Такой учебный чертёж из связанных проекций на кафедрах называют эпюром — само слово французское, а по сути это и есть чертёж-задача, главный формат работ на весь семестр. Метод, кстати, немолодой — французский инженер Гаспар Монж собрал его в книгу «Начертательная геометрия» ещё в 1798 году. С тех пор суть не менялась, менялись инструменты — от кульмана, чертёжного станка с линейкой, до нынешних САПР, программ для черчения.

Зачем она будущему инженеру

Затем, что чертёж — главный язык, на котором проектировщик разговаривает со стройкой и заводом. Прораб не читает ваши мысли — он читает ваши проекции. И пока вы не научитесь превращать объёмный предмет в набор плоских видов — и восстанавливать форму по чужим чертежам, — ни составить чертёж, ни проверить его не получится. На любой строительной специальности начерталка поэтому открывает первый курс — как вообще устроена учёба на строителя, мы описали в обзоре что за специальность ПГС.

Резонный вопрос — зачем это всё, если есть NanoCAD и Компас. Программы правда делают одной командой многое из того, чем мучили на ватмане, — то же сопряжение строится в пару кликов, выделил два объекта, и готово. Но кнопка выполняет построение, а не мышление.

«Начерталка не про кнопки, она про голову. Я до сих пор черчу так, как учили на первом курсе. Есть план и разрез — накидываю вспомогательные линии от окон, и на фасаде окна сами встают ровно там, где должны быть. Осталось отчертить их по вспомогательным, убрать лишнее — фасад готов. Это основы начертательной геометрии, только не на ватмане, а в NanoCAD».

— Иван Майборода, инженер ПГС, руководитель сервиса «Чертёжка.ру»

Пространственное мышление останется с вами до конца инженерной жизни в неизменном виде. Нормы обновятся, софт сменится не раз, а привычка держать в голове объём и раскладывать его на проекции будет работать везде — от эскиза на планёрке до крупного проекта здания.

Что проходят в семестре — три блока от точки до развёртки

Каркас курса везде одинаковый и логичный: сначала учитесь изображать простое, потом — решать задачи на изображениях, в конце — работать со сложными формами. Занимает это обычно один семестр, а в связке с инженерной графикой курс растягивается на два. Единого федерального плана при этом нет, программы в каждом вузе и колледже свои — но от методички к методичке набор тем повторяется почти дословно.

Проекции — азбука курса

Первый блок — методы проецирования и изображение простейших объектов, от точки до плоскости. Именно здесь курс закладывает свой язык — как строятся связанные виды, что такое линии связи, почему по двум проекциям можно достроить третью. Темы выглядят элементарными, и в этом их коварство. Все страшные построения конца семестра складываются из этих же операций — пропустил азбуку, и дальше читать нечем.

Задачи — пересечения и настоящие размеры

Дальше эпюр становится рабочим полем — задачу здесь учат разворачивать удобной стороной, как коробку в руках, только на бумаге.

Задачи двух видов:

• Позиционные — что с чем пересекается и где: прямая с плоскостью, две плоскости между собой.

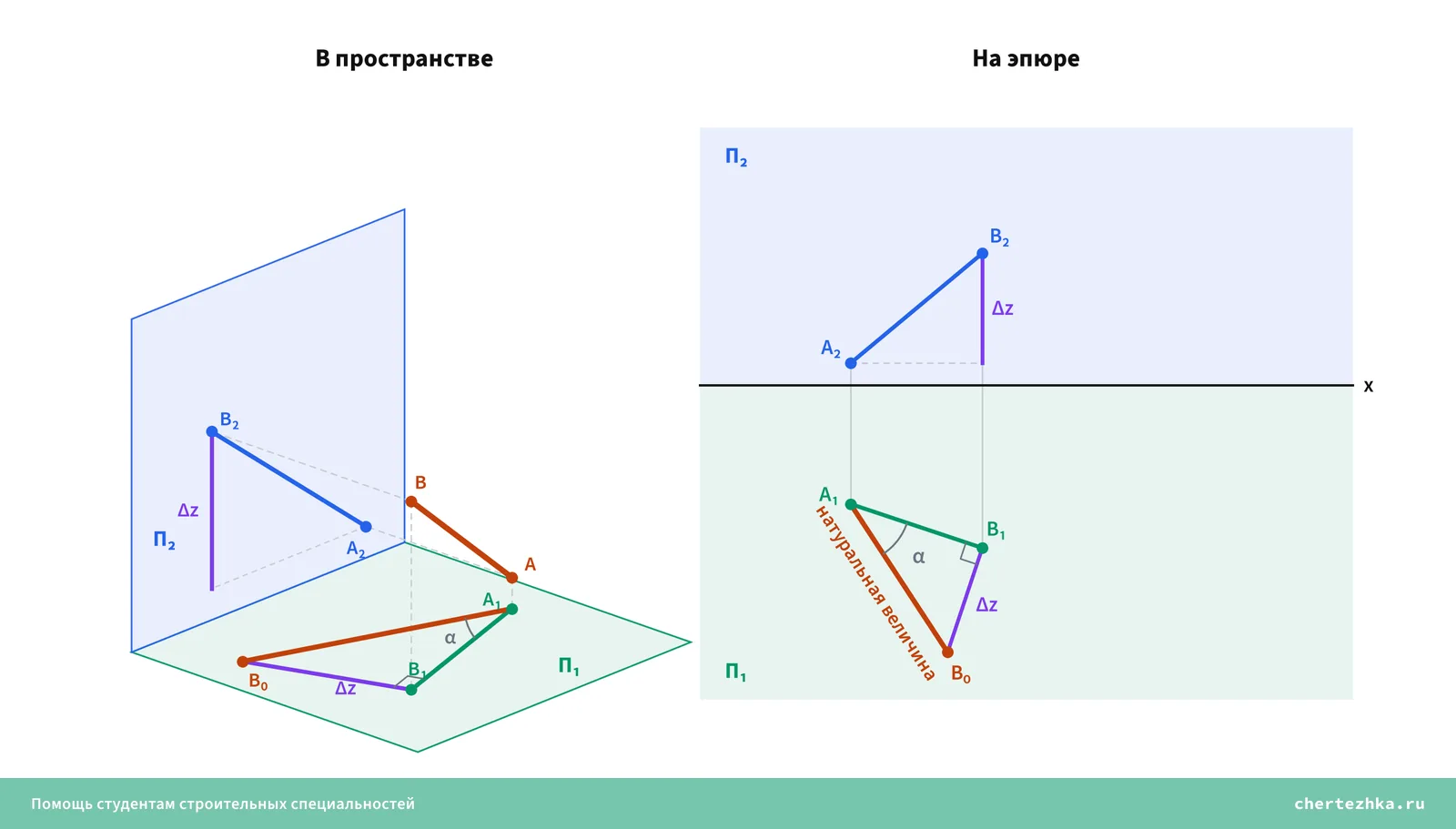

• Метрические — какова настоящая длина, угол или расстояние. В учебниках это называется «натуральная величина», потому что на проекциях размеры почти всегда искажены.

«Разворачивают» задачу приёмами преобразования чертежа — заменой плоскостей проекций и вращением. Типичный затык блока — вспомогательные линии, в которых тонет чертёж новичка.

Поверхности, сечения, развёртки

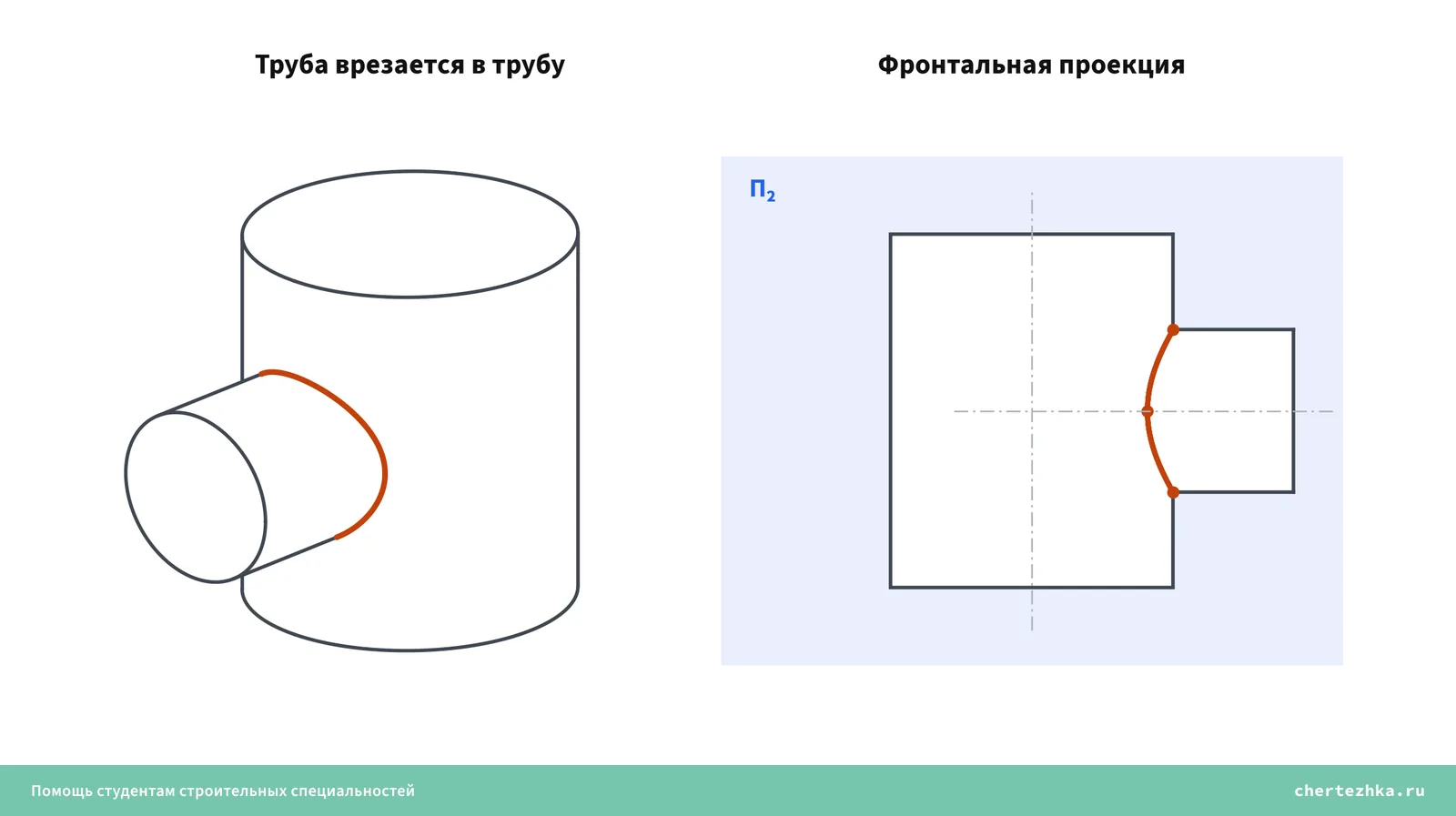

Финальный блок — работа с формой. В ход идут конусы, цилиндры, сферы и многогранники. Сначала сечения — какая фигура получится на срезе тела. Потом линии пересечения двух тел — та самая кривая, по которой труба врезается в трубу. И развёртки — как «раскатать» поверхность на плоский лист, чтобы потом свернуть обратно. Это самые трудоёмкие и самые красивые построения курса, здесь уже нужно свободно видеть объём. Завершает семестр обычно аксонометрия — наглядное объёмное изображение, тот самый «домик в три четверти», мостик к инженерной графике.

Эпюры, РГР и допуск — из чего складывается оценка

Знания здесь подтверждают не рефератами, а чертежами. Учебные листы-задачи — те самые эпюры, в части вузов их зовут РГР (расчётно-графические работы). Сколько их, зависит от места учёбы — где-то три-четыре больших эпюра за семестр, где-то полтора десятка работ поменьше. Классический маршрут больших эпюров:

• задача на взаимное положение точек, прямых и плоскостей;
• натуральные величины фигуры;
• сечение тела плоскостью;
• пересечение двух поверхностей с развёрткой.

Свой точный список смотрите в методичке кафедры. Итог семестра — экзамен или зачёт, а местами достаточно вовремя сдать и защитить все работы.

Ориентир по времени — в вузовских программах на самостоятельную работу по начерталке закладывают около 50–60 часов за семестр, то есть три-четыре часа в неделю сверх пар. Распределяются они неравномерно. Стартовые листы закрываются за вечер, а финальные эпюры с пересечениями поверхностей съедают в разы больше.

Частый вопрос — можно ли чертить в программе или заставят руками? Как правило, учебные работы по начерталке чертят вручную, так предмет и задуман — карандаш тренирует руку и глаз. Но исключения бывают — по нашему опыту и опыту наших заказчиков, заочникам, которые уверенно владеют САПР, преподаватели нередко разрешают выполнять задания в программе. Уточните правила у своего преподавателя в начале семестра.

Чем начерталка отличается от инженерной графики

Коротко — начерталка отвечает на вопрос «как построить», инженерная графика — «как оформить». В расписании они часто склеены в одну дисциплину с общим названием «начертательная геометрия и инженерная графика», идут парой или друг за другом, и первокурсники искренне не видят, где кончается одна и начинается другая. Тем более что на практике всё перемешано — на одних и тех же парах вы чертите и проекции, и рамку по ГОСТ с чертёжным шрифтом.

Разница между тем принципиальная:

Начерталка даёт теорию, инженерка превращает её в ремесло. Первая без второй остаётся красивой абстракцией, вторая без первой — срисовыванием по образцу.

Почему её считают самым сложным предметом первого курса

Дело не в математике — формул в начерталке почти нет. Предмет требует пространственного воображения, а у большинства первокурсников оно попросту не тренировано — черчение из школ давно почти исчезло. Утешение простое — с нуля стартуют почти все, а разрыв между теми, у кого черчение в школе было и не было, тает за первые недели. Всё решает момент, когда плоские проекции в голове впервые собираются в объёмную картинку, — то самое «щёлкнуло». У кого щёлкнуло, тот искренне не понимает, что здесь трудного. У кого пока нет — повторяет построения за преподавателем механически и ко второму месяцу перестаёт понимать происходящее. Масштаб проблемы честно измеряют сами преподаватели — в опросе одного из пермских вузов почти 85% первокурсников-строителей признались, что предмет давался с трудом, тяжелее всего — позиционные и метрические задачи.

Студенческий фольклор своё место начерталке тоже определил. Классическая лестница страшных предметов технаря начинается именно с неё — «сдал начерталку — можно напиться, сдал термех — можно влюбиться, сдал сопромат — можно жениться». Про общий уровень нагрузки на стройфаке мы писали в статье сложно ли учиться на ПГС.

Хвосты при этом растут не из проваленных экзаменов, а из просроченных работ. Механика простая и коварная — задолжали один чертёж, не успели моргнуть — должны уже три, а если ничего не предпринимать, к концу семестра можно подойти с десятком несданных работ и без допуска. Хвост по начерталке в студенческой среде — не ЧП, а обычный вторник.

И отдельный слой страданий — само ручное черчение, где цена ошибки заметно выше, чем в тетради по матанализу.

«У меня редко получалось начертить сразу правильно, ластик был в работе постоянно — и весь лист в итоге серый, а за грязь преподаватель обычно снижал оценку. В карандашах и их жёсткости я разбирался, не помогало. Раздражало страшно».

— Иван Майборода, инженер ПГС

На этом раздражении держится целый студенческий рынок. На любом курсе найдутся два-три человека, у которых линии выходят быстро и чисто, — для них начерталка становится подработкой. Особенно заметно это в общежитии. Местный чертёжник там — фигура известная, к нему ходит вся общага, и за вечер он зарабатывает на чертежах сумму, сравнимую со стипендией отличника. Специалисты своего дела нужны в любой сфере — даже внутри одной общаги. Но платить соседу весь семестр не обязательно — предмет реально понять самому.

Как понять начерталку — план для чайников

Главное правило вы уже знаете — не выпасть на старте, всё остальное собирается из первых тем.

Пять привычек, которые спасают семестр:

1. Доведите первые темы до автоматизма. Проекции точки, прямой и плоскости, настоящая длина отрезка — минимум, который отскакивает от зубов. Лучшая самопроверка — взять любую задачу и по двум готовым проекциям достроить третью. Буксуете — посмотрите видеоразбор темы, откройте классический учебник, Гордона или Фролова, они есть в любой вузовской библиотеке, и добейте простыми задачами.
2. Смотрите на задачу в объёме. Не складывается в голове пересечение двух тел — постройте их в бесплатном браузерном Tinkercad или найдите готовую модель на Sketchfab, там её можно крутить мышкой без всякого умения чертить. Посмотрите строго спереди, потом строго сверху — вы буквально увидите, откуда на чертеже берутся проекции. Преподаватели советуют даже резать фигуры из картошки — смешно, но сечения перестают быть абстракцией.
3. Перечерчивайте с пониманием. Всегда спрашивайте себя, почему здесь именно такая линия и почему она штриховая, а не сплошная. Каждый элемент чертежа должен проходить проверку «я понимаю, почему тут так» — не проходит, остановитесь и разберитесь, прежде чем чертить дальше.
4. Держите под рукой методичку своей кафедры. В ней ваши варианты заданий, требования к оформлению и примеры решений. Видеоуроки объясняют метод, а что именно строить и как оформить, скажет только она.
5. Не тяните с помощью. Каждое следующее задание строится на предыдущем — непонятое сегодня завтра сделает задачу вдвое сложнее. Спрашивайте преподавателя прямо на паре. Если на кафедре есть еженедельные консультации, а вы отстаёте, — ходите обязательно. Когда непонимание уже накопилось, разбор пары задач со старшекурсником или репетитором сэкономит недели мучений.

Как сдать начертательную геометрию без пересдач

Начерталку сдают весь семестр — допуск к зачёту собирается из закрытых вовремя графических работ, и накопленный долг не нагнать за одну ночь.

Стратегия из четырёх пунктов:

1. Сдавайте каждую работу сразу, как только она готова. Долги копятся быстрее, чем кажется, — пока разбираетесь с одним листом, подходит срок следующего. И помните про очередь — в зачётную неделю у преподавателя толпа: кто сдавал в октябре, сдал за десять минут, кто пришёл в декабре, стоит два часа и уходит ни с чем.
2. Готовьтесь объяснить каждую линию. Защита работы — главный фильтр курса. Прогоните её заранее вслух, сами или с соседом, — список ходовых вопросов преподавателей собрали сразу после этой стратегии.
3. Если в вашем вузе экзамен — прорешайте перед ним типовые задачи. Экзамен есть не везде, но там, где есть, билет чаще всего — построение плюс вопрос теории. Билеты прошлых лет обычно живут у старосты и в чате потока. И теория тут во многом выходит из практики — умеете правильно построить задачу, чаще всего объясните и «почему», хотя формулировки из конспекта стоит пролистать: отдельные преподаватели любят спросить и их.
4. Хвост гасите первым. Чем раньше разберётесь с первой просроченной работой, тем меньше шансов, что за ней встанут остальные. Если же сроки уже горят, а понимания, как во всём разобраться, нет — покажите задание нам — разберём построение по шагам и поможем довести работу до защиты.

На защитах чаще всего звучат одни и те же вопросы — прогоните себя по этому списку:

• Почему эта линия штриховая, а не сплошная?
• Где на чертеже натуральная величина — и почему именно там?
• Покажите линию связи между проекциями.
• Постройте третью проекцию точки по двум данным.
• Как вы определили, что здесь видимо, а что скрыто?
• Каким способом преобразования чертежа пользовались и зачем?
• Что изменится на чертеже, если секущую плоскость наклонить?

Отвечаете на все семь по своей работе без запинки — защита пройдёт спокойно.

А если работы не сданы совсем

Сроки и порядок в каждом вузе свои, но лестница задана законом об образовании. Без принятых работ нет допуска, а несданный зачёт или экзамен становится академической задолженностью. Пересдать её можно не более двух раз, вторая попытка — уже перед комиссией, а отчисляют только тех, кто долг так и не ликвидировал. Ступеней больше, чем кажется в панике, — но каждая следующая нервнее предыдущей.

Хорошая новость — начерталка конечна. Один-два семестра, и её сменит инженерная графика, где строить придётся меньше, а оформлять больше. А натренированное пространственное мышление заберёте с собой — насовсем.
