Эпюр Монжа и комплексный чертёж — два имени одного и того же плоского чертежа из двух-трёх проекций, связанных между собой линиями связи. Именно из него состоит первая РГР по начертательной геометрии — тот самый «эпюр № 1» с точкой, прямой и плоскостью, который выдают в первые недели семестра. Построить его по координатам — дело получаса, если понимать, что куда откладывается и зачем. Разберём это по шагам — от осей до самопроверки, после которой чертёж не стыдно показать преподавателю на сдаче.
Что такое эпюр Монжа простыми словами
Эпюр Монжа — это плоский чертёж, на котором объёмная фигура разложена на несколько связанных между собой видов. Каждую точку фигуры проецируют лучами на две или три взаимно перпендикулярные плоскости, затем эти плоскости разворачивают в одну — и все проекции оказываются на общем листе, связанные вертикальными и горизонтальными линиями. Учебники называют такой чертёж по-разному — «эпюр Монжа», «комплексный чертёж Монжа», просто «комплексный чертёж» — но это одно и то же. Само слово «эпюр» — французское, épure, и переводится просто «чертёж».
Придумал этот способ французский инженер Гаспар Монж — его «Начертательная геометрия» вышла отдельной книгой в 1798 году, отсюда и имя чертежа. А что это вообще за предмет, как его изучают, что сдают в семестре и в чём его сложности — разобрали в обзоре начертательной геометрии.
Не путайте с сопроматом
Слово «эпюра» вы ещё встретите на втором курсе — там эпюрами называют графики распределения нагрузок и моментов (эпюры Q и M). Предметы разные, общее у них только французское слово. Эта статья — про эпюр из начерталки.
Все обозначения, которые встретятся дальше, — в одной табличке. Если по ходу чтения забудете, что значит буква, — возвращайтесь сюда.
| Обозначение | Что это |
|---|---|
| A, B, C | точки в пространстве |
| A₁, A₂, A₃ | проекции точки A — горизонтальная, фронтальная, профильная |
| П₁, П₂, П₃ | плоскости проекций — горизонтальная, фронтальная, профильная |
| x, y, z | оси координат |
| Aₓ | точка на оси x — основание линии связи |
| y₁ и y₃ | две ветки оси y после разворота — вниз и вправо |
| k | постоянная прямая эпюра |
| h, f, p | горизонталь, фронталь и профильная прямая — линии уровня |
| n, m, l | проецирующие прямые — перпендикуляры к П₁, П₂, П₃ |
Три плоскости проекций — как пространство складывается в чертёж
Представьте угол комнаты. Пол и две стены сходятся под прямыми углами — это и есть готовая система из трёх плоскостей проекций. Пол называют горизонтальной плоскостью П₁, стену перед собой — фронтальной П₂, боковую стену справа — профильной П₃. Линии, по которым они пересекаются, — оси координат x, y, z, а точка, где сходятся все три, — начало координат O.

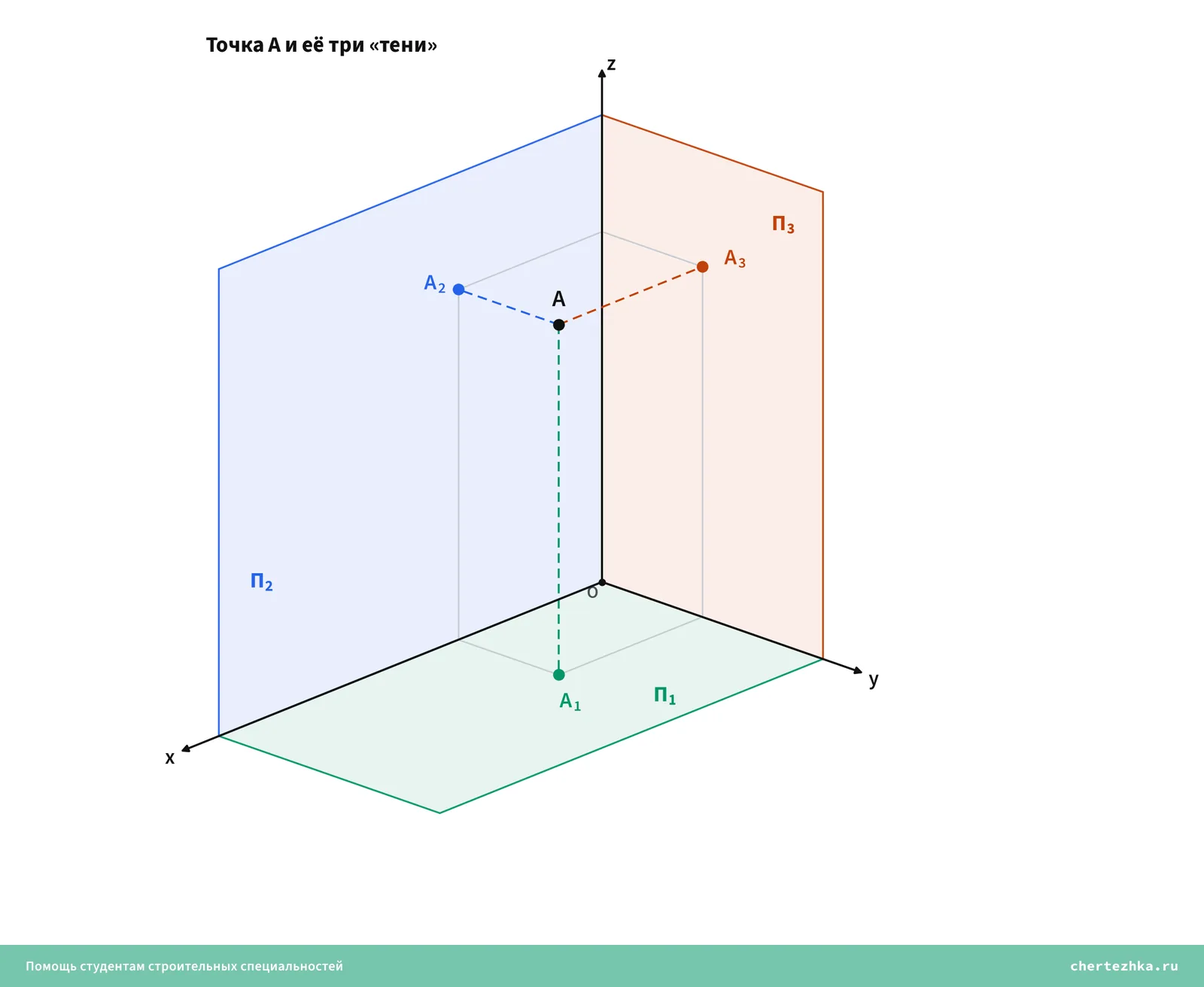

А теперь представьте муху, зависшую где-то посреди комнаты, — это наша точка A. Чтобы объяснить, где она висит, хватит трёх чисел — на каком расстоянии муха от боковой стены, от стены перед вами и от пола. Это и есть её координаты x, y и z. Посветите на муху с трёх сторон, строго перпендикулярно каждой плоскости. На полу и стенах появятся три «тени»:
- A₁ — тень на полу, горизонтальная проекция;
- A₂ — на стене перед вами, фронтальная;
- A₃ — на боковой стене, профильная.
Пока тени висят на трёх разных плоскостях, чертежом это не назовёшь — чертёж должен быть плоским.

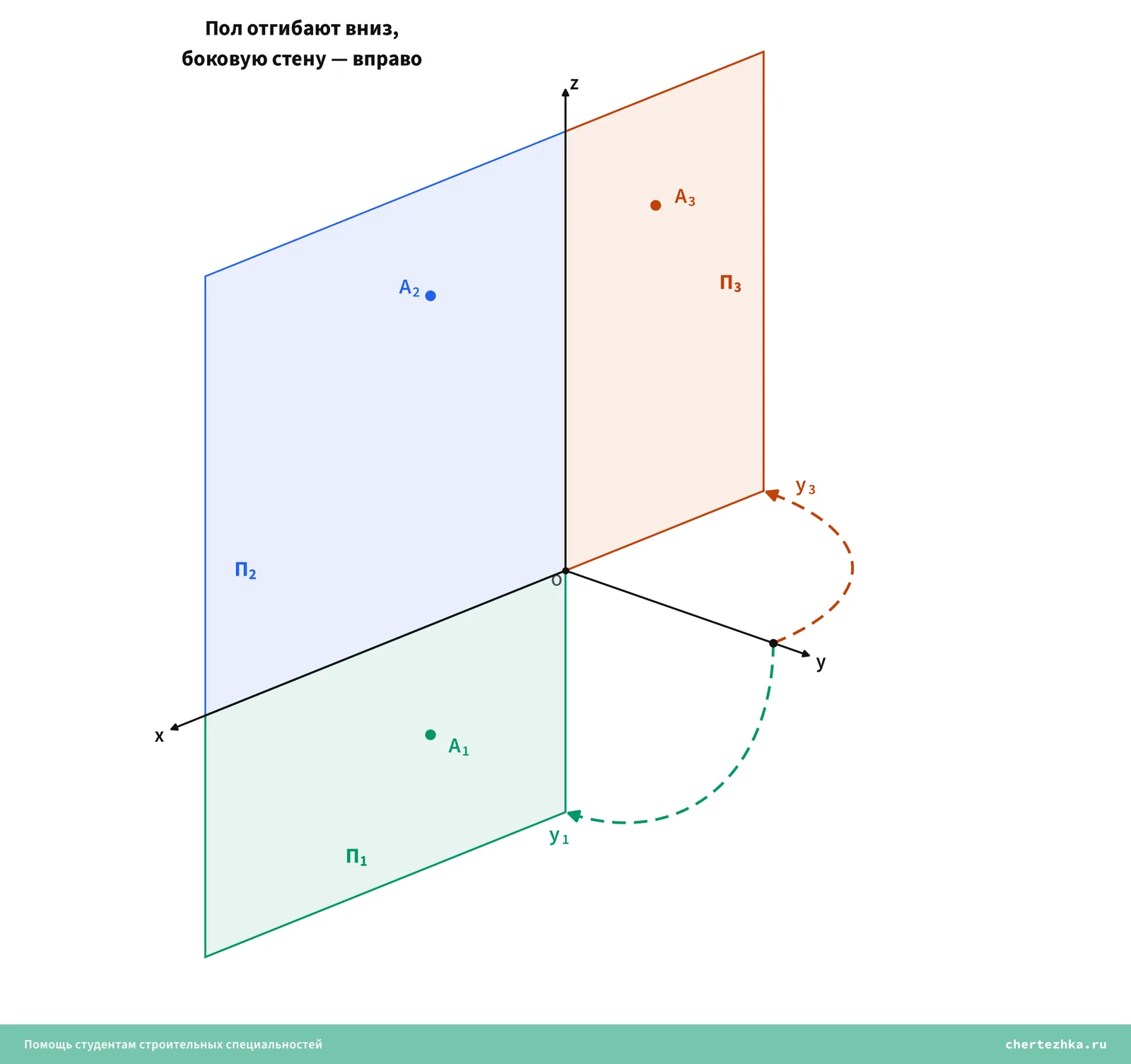

Дальше главный фокус — комнату разворачивают, как картонную коробку. Стену П₂ оставляют на месте. Пол П₁ «отгибают» вниз, поворачивая вокруг оси x на 90°, — он повисает под стеной. Боковую стену П₃ отгибают вправо, поворачивая вокруг оси z. Все три плоскости легли в одну, и тени-проекции оказались на общем плоском листе — это и есть эпюр. Есть тут и неочевидность, которая путает в первую неделю, — положительное направление оси x на таком чертеже смотрит влево, а не вправо, как на графиках по математике. Противоречия тут нет. Система координат та же самая — просто в школе вы смотрели на неё «снаружи», а здесь встали внутрь комнаты лицом к стене П₂. Ось y идёт от чертежа на вас, z вверх — и тогда x обязана уйти влево.
Почему на чертеже две оси y
Ось y при развороте уехала вместе с обеими плоскостями сразу — вниз вместе с полом и вправо вместе с боковой стеной. Поэтому на эпюре у неё две ветки: вниз идёт y₁, вправо — y₃. Это не ошибка, а след разворота.
После разворота проекции точки выстраиваются в жёсткую конструкцию. A₁ и A₂ лежат на одном перпендикуляре к оси x, A₂ и A₃ — на одном перпендикуляре к оси z. Эти перпендикуляры и есть линии связи — на рисунке выше это фиолетовые линии, и такими они будут на всех построениях статьи. Любое построение на эпюре опирается на них, и почти любая ошибка первокурсника — это проекция, слетевшая со своей линии связи.
Если в вашей методичке буквы другие
Единого стандарта обозначений нет, но плоскости всегда те же. Горизонтальная — это П₁, она же π₁ или H, от horizontal. Фронтальная — П₂, π₂ или V, от vertical. Профильная — П₃, π₃ или W. Методика построения от букв не меняется.
Как построить эпюр точки по координатам
Вернёмся к нашей мухе. Пусть она зависла в 15 мм от боковой стены, в 10 мм от стены перед нами и в 30 мм над полом — на языке задачника это и есть «построить эпюр точки A(15, 10, 30)». Координаты в задании всегда идут в порядке x, y, z, и каждая означает расстояние до «своей» плоскости:
- x — до профильной, её ещё называют широтой;
- y — до фронтальной, это глубина точки;
- z — до горизонтальной, высота.
Пара слов о листе, пока не начали. Первые эпюры обычно чертят на А4 или А3 — формат назван в задании — в масштабе 1:1, то есть координаты из условия откладывают прямо в миллиметрах. Оси и линии связи проводят тонкими линиями, само построение — ярче.
Порядок такой:
- Проведите оси и отложите x. На оси x влево от начала координат отмерьте 15 мм — получится точка Aₓ, основание линии связи.
- Через Aₓ проведите вертикальную линию связи — перпендикуляр к оси x.
- Вниз по линии связи отложите глубину y = 10 мм. Это горизонтальная проекция A₁.
- Вверх отложите высоту z = 30 мм. Это фронтальная проекция A₂.
- Если нужна третья проекция — через A₂ проведите горизонтальную линию связи и отложите на ней от оси z вправо ту же глубину y = 10 мм. Получится A₃.

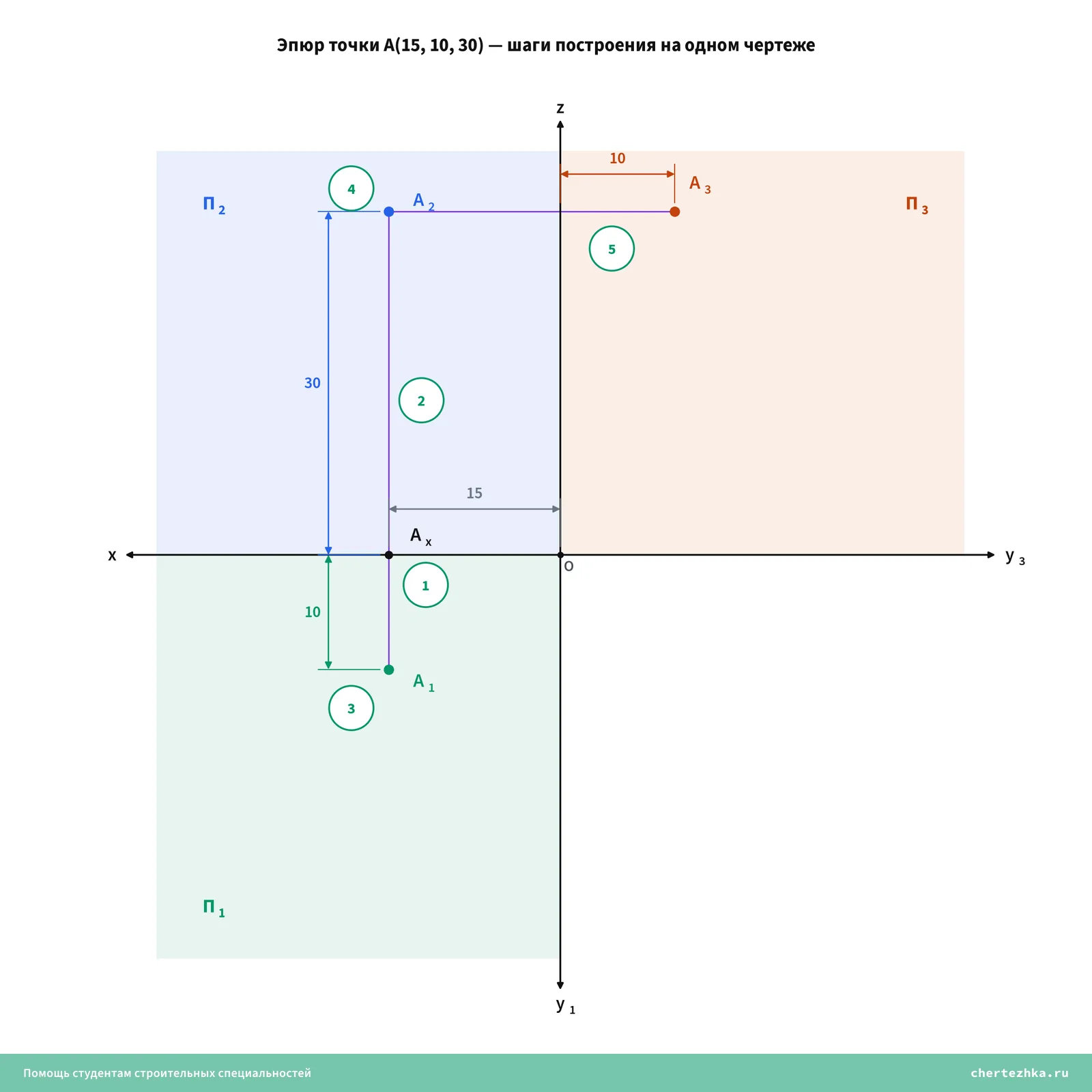

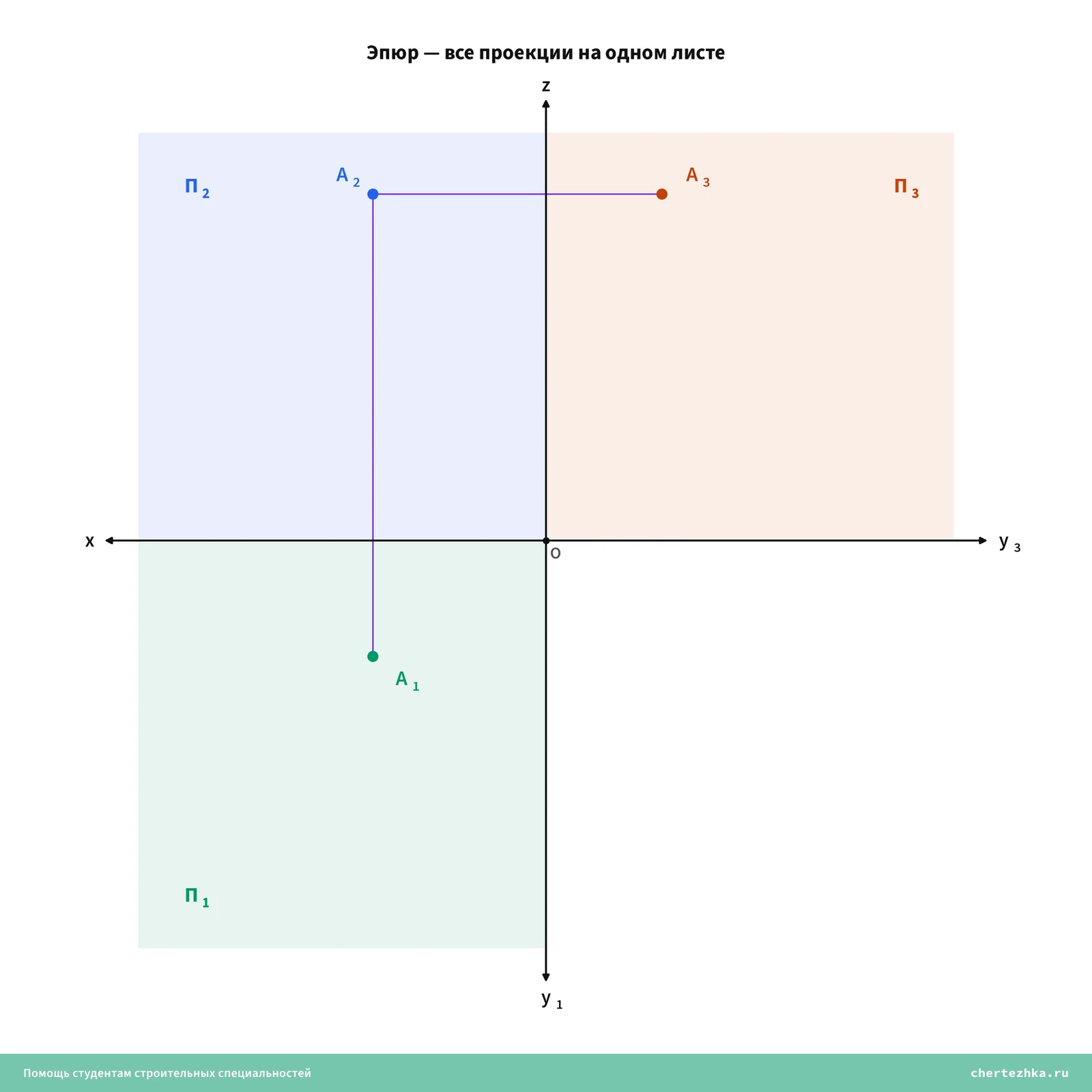

Номера в кружочках на чертеже — это те же шаги 1–5:
Обратите внимание, что глубина y работает дважды — вниз для A₁ и вправо для A₃. Расстояние от A₁ до оси x всегда равно расстоянию от A₃ до оси z, это одна и та же координата, а сами A₂ и A₃ лежат на одной горизонтальной линии связи, параллельной оси x.

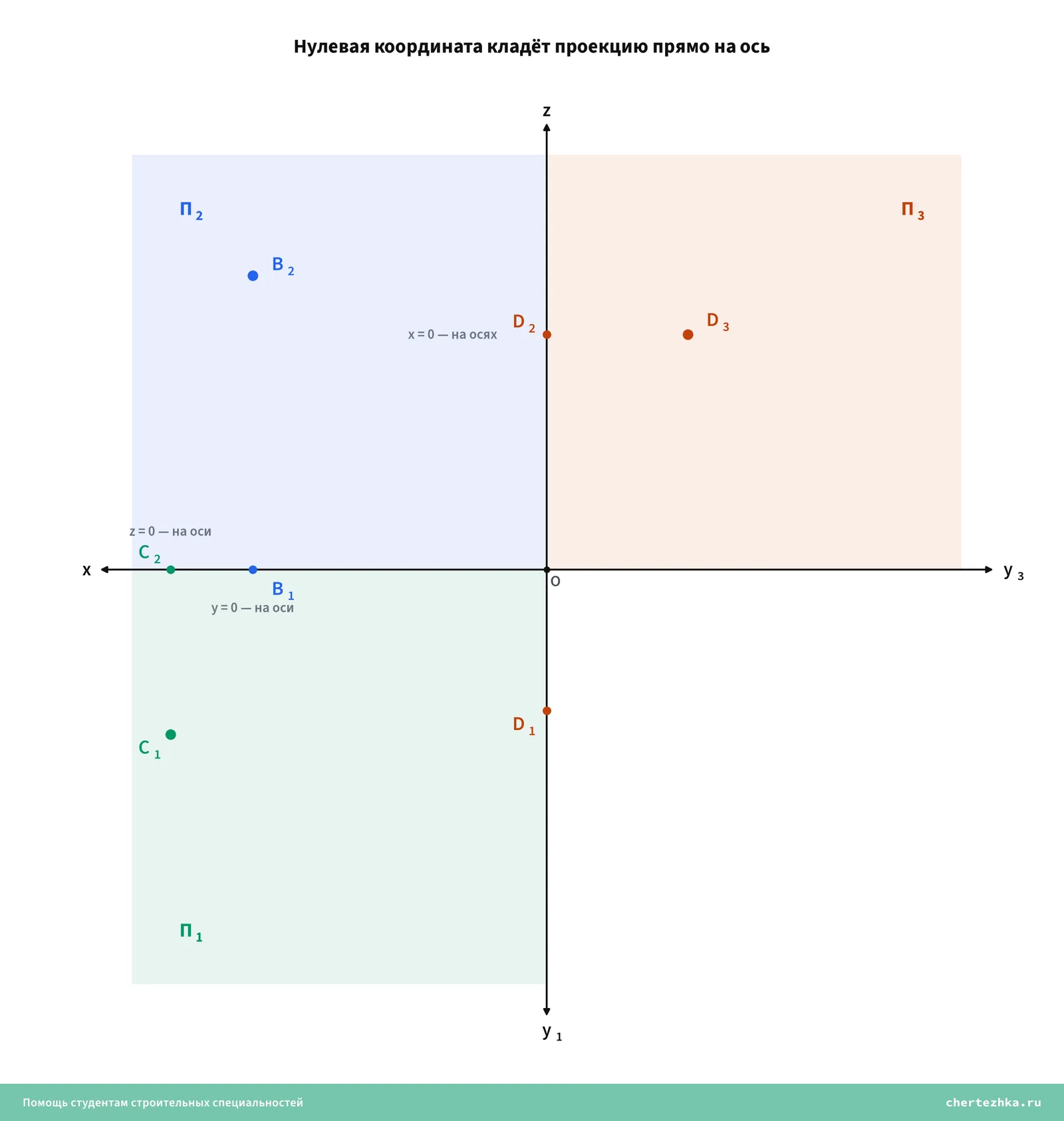

Если одна из координат равна нулю, точка лежит прямо в плоскости проекций, и эпюр это сразу показывает:
| Нулевая координата | Где точка | Как выглядит на эпюре |
|---|---|---|
| y = 0 | во фронтальной плоскости П₂ | A₁ падает на ось x |
| z = 0 | в горизонтальной плоскости П₁ | A₂ падает на ось x |
| x = 0 | в профильной плоскости П₃ | A₂ ложится на ось z, A₁ — на ось y |
Посмотрите, как эта таблица работает на живых точках. Возьмём три штуки. У B(25, 0, 25) нулевая глубина — она лежит во фронтальной плоскости. У C(32, 14, 0) нулевая высота — она в горизонтальной. А у D(0, 12, 20) нулевая широта — она в профильной. Цвет каждой точки на чертеже совпадает с цветом её плоскости:
Точки, у которых хотя бы одна координата нулевая, называют точками частного положения — это и B, C, D с чертежа выше, и точки с двумя нулями, сидящие прямо на осях. В первом эпюре их любят давать для проверки понимания.
Октанты и отрицательные координаты
Пока мы работали в одной комнате и молча считали, что все координаты положительные. Но в пространстве всё интереснее — пол и стены на самом деле бесконечны. Продолжите их за угол в обе стороны, и одна комната превратится в восемь таких же — четыре над полом, четыре под ним. Эти восемь отсеков пространства называют октантами, от латинского octo — «восемь».
Октант — это просто адрес точки из трёх знаков. По каждой оси у точки два варианта, плюс или минус, а комбинаций из трёх знаков ровно 2 × 2 × 2 = 8. Точка с отрицательной координатой никуда не пропадает, она живёт в соседнем отсеке. Минус по y — за стеной, минус по z — под полом. Таблица знаков — это и есть список всех восьми адресов:
| Октант | x | y | z |
|---|---|---|---|
| I | + | + | + |
| II | + | − | + |
| III | + | − | − |
| IV | + | + | − |
| V | − | + | + |
| VI | − | − | + |
| VII | − | − | − |
| VIII | − | + | − |

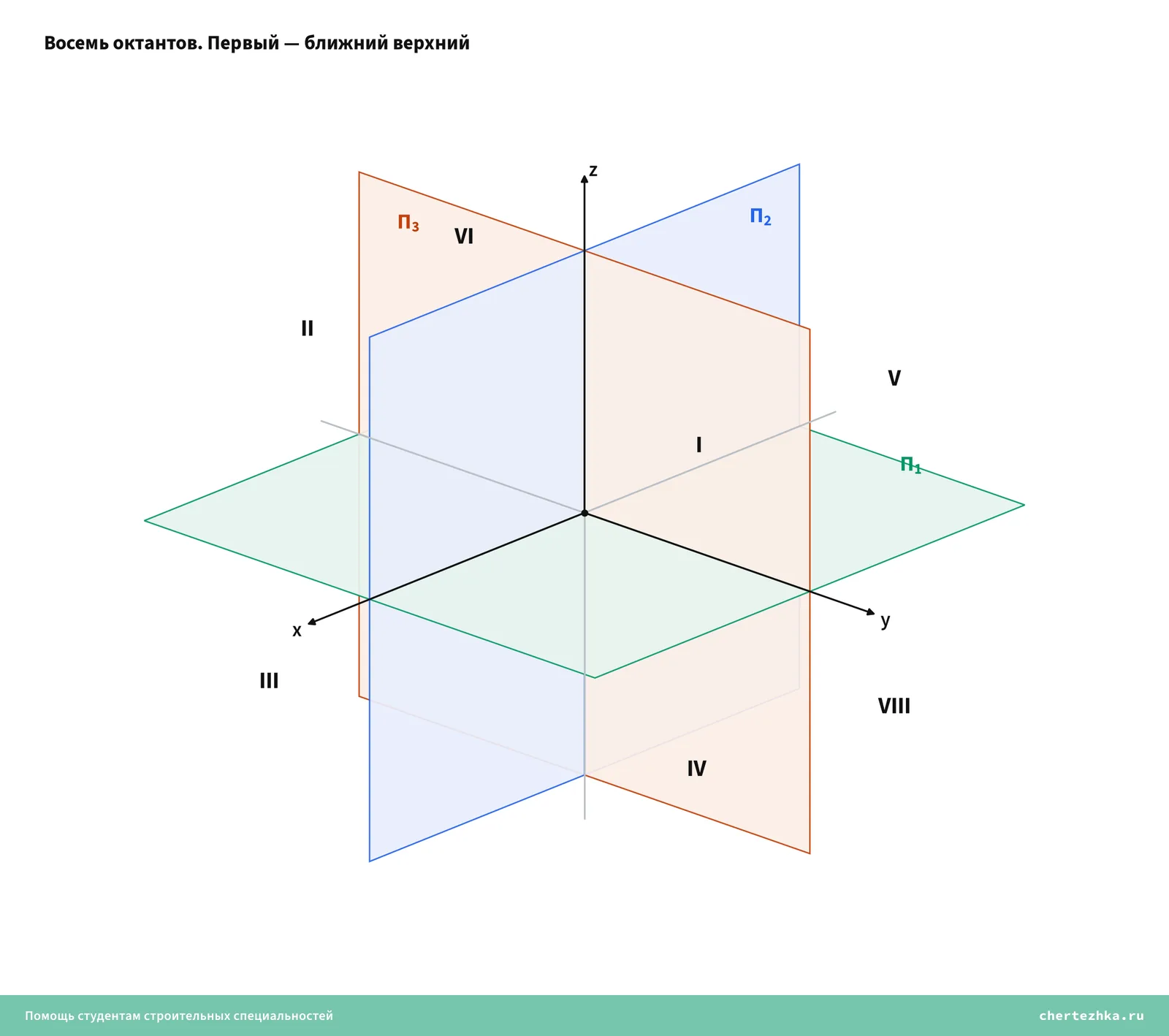

А так восемь октантов расположены вокруг наших плоскостей:
Седьмого номера на схеме нет — октант, в котором все три координаты отрицательные, с этого ракурса целиком спрятан за пластинами.

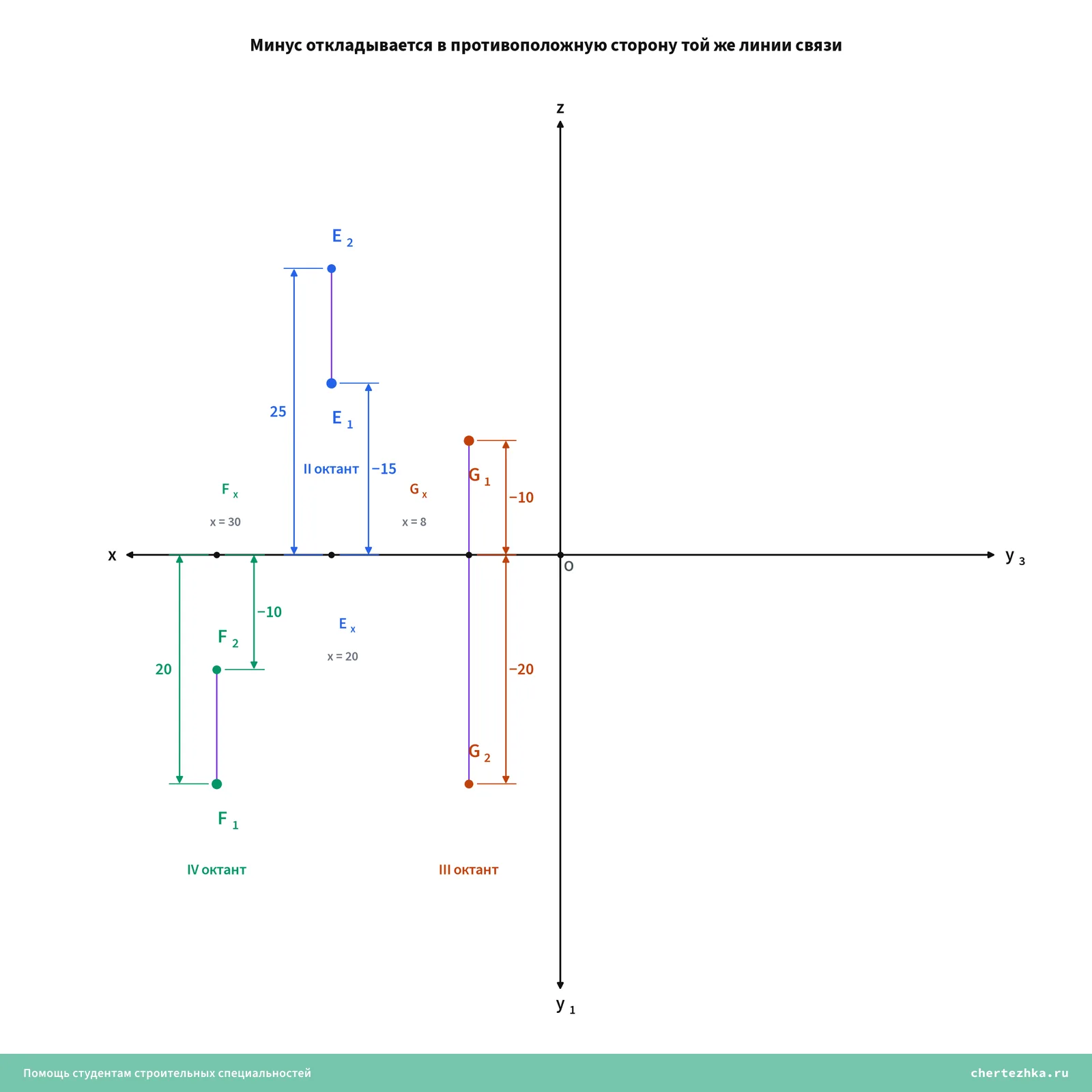

Строится эпюр такой точки той же механикой, что и раньше, с одним отличием — отрицательная координата откладывается по той же линии связи, но в противоположную сторону. Разберём три точки:
- E(20, −15, 25) — глубина отрицательная, поэтому E₁ уходит не вниз, а вверх от оси x. Обе проекции сверху — верная примета II октанта.
- F(30, 20, −10) — отрицательная высота: F₂ опускается ниже оси, обе проекции снизу. Это IV октант.
- G(8, −10, −20) — минус и по глубине, и по высоте, проекции меняются местами: G₁ сверху, G₂ снизу. Точка в III октанте.
Минус по x работает так же — основание линии связи просто уходит вправо от начала координат.
Если задание просит определить октанты — подпишите их прямо на чертеже, строкой под ним или рядом с проекциями, например «точка E — II октант». Когда методичка требует таблицу ответов, её форма будет в самом задании.
Как построить третью проекцию по двум
Это самое ходовое задание первых недель — по A₁ и A₂ достроить A₃. Смысл в том, что две проекции уже содержат все три координаты. Горизонтальная несёт x и y, фронтальная — x и z. Третья проекция не добавляет информации, она проверяет, умеете ли вы её извлекать.

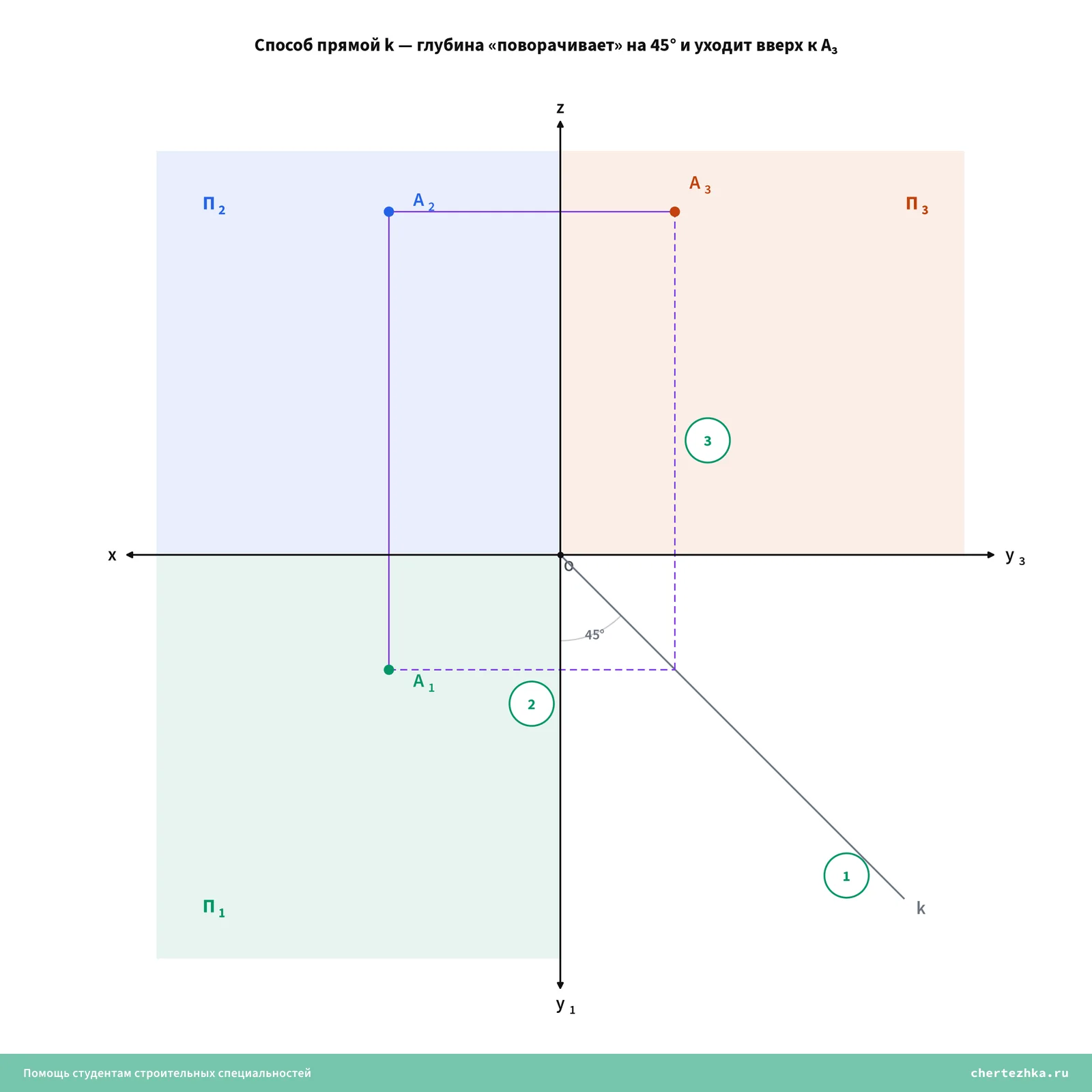

Основной способ, которым чаще всего пользуются и на практике, — через постоянную прямую эпюра. Из начала координат проводят прямую k под 45° к оси x, вниз-вправо между двумя ветками оси y, — и дальше всё делается линиями связи, без циркуля:
- Проведите прямую k из точки O под 45° между ветками y₁ и y₃.
- От A₁ проведите горизонтальную линию до пересечения с прямой k.
- Из точки пересечения поднимите вертикальную линию до горизонтальной линии связи, идущей от A₂. Пересечение и есть A₃.

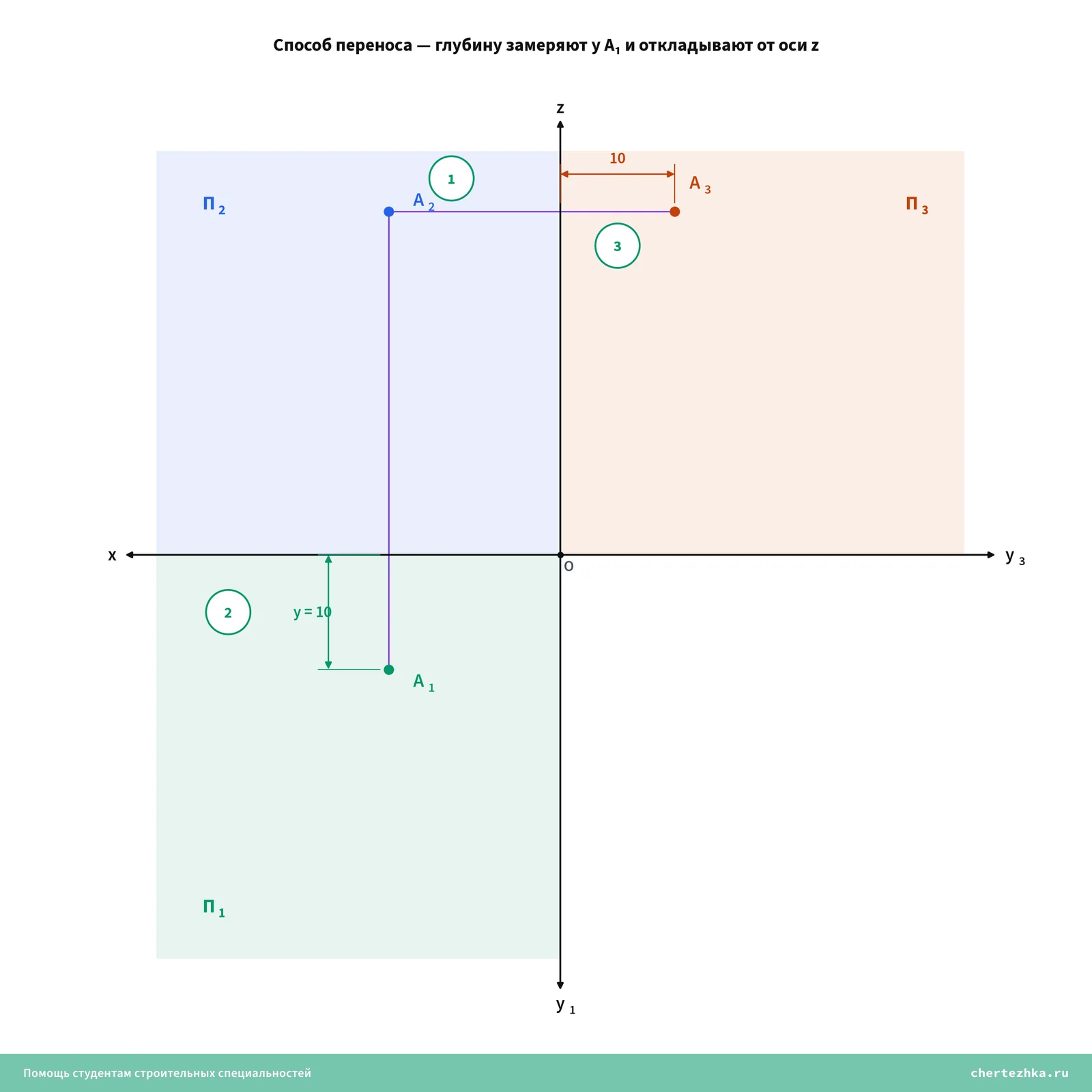

Есть и второй способ — перенос координаты замером:
- От A₂ проведите линию связи перпендикулярно оси z.
- Замерьте глубину точки — расстояние от A₁ до оси x.
- Отложите замер от оси z по линии связи. Это и есть A₃.
Оба способа дают одну и ту же A₃; если методичка требует конкретный — делайте, как в ней.
У этой задачи есть старший брат в инженерной графике — построить третий вид детали по двум данным. Принцип ровно тот же, те же линии связи, только вместо точки — целая деталь, и появляются свои правила. Невидимые отверстия и рёбра там показывают штриховыми линиями, видимый контур — сплошными основными. Типы линий, виды и разрезы — территория инженерной графики, до неё доберёмся в отдельных статьях. Пока важно одно — кто уверенно строит эпюр точки, третий вид детали осваивает без мучений.
«Задания в духе „постройте третий вид по двум" приносят и нам. Затык обычно не в линиях связи, а в чтении формы — студент не видит, что отверстие на третьем виде должно показаться штриховой линией, путается, какой размер куда переносить. Эпюр точки тренирует ровно этот навык. Связанные проекции читаются вместе, а не по одной».
— Иван Майборода, инженер ПГС
Эпюр прямой — как узнать её положение по чертежу
Вторая часть первого эпюра — почти всегда отрезок или треугольник, и на защите преподаватель показывает на любую сторону и спрашивает, как называется эта прямая и где на чертеже видна её настоящая длина. Ответ читается прямо с эпюра — нужно только знать признаки.
Строится прямая просто. Её задают две точки — строим эпюр каждой, а потом соединяем одноимённые проекции, A₁ с B₁ и A₂ с B₂. Отрезок A₁B₁ — горизонтальная проекция прямой, A₂B₂ — фронтальная. Если прямая наклонена ко всем трём плоскостям проекций, её называют прямой общего положения, и каждая её проекция короче самого отрезка. Настоящую длину такого отрезка ищут отдельным построением — это уже метрические задачи, следующая тема после первого эпюра.

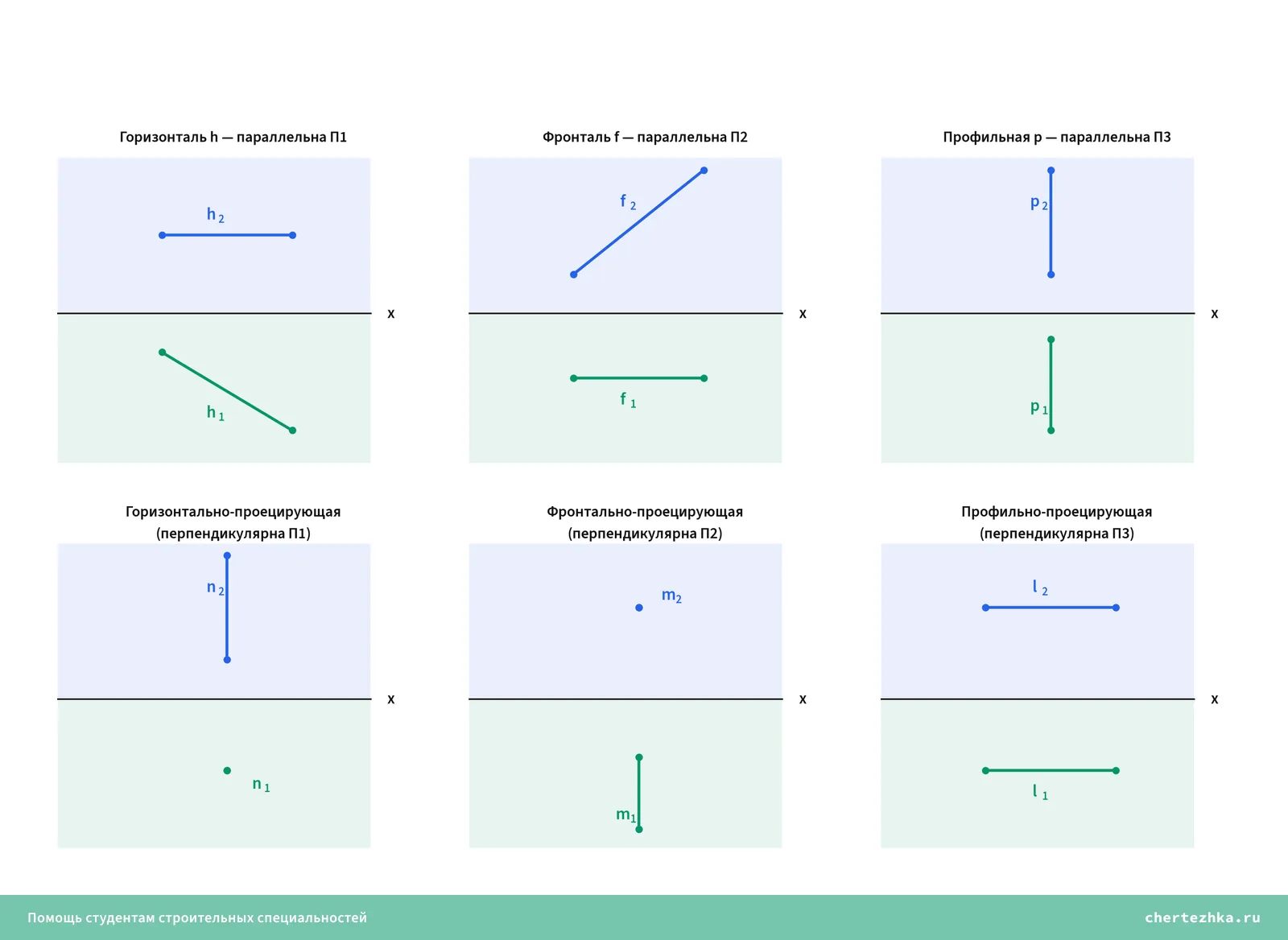

Интереснее частные положения — прямые, параллельные или перпендикулярные плоскостям проекций. У каждой есть характерный признак, по которому она опознаётся с одного взгляда:
| Прямая | Признак на эпюре | Что проецируется без искажения |
|---|---|---|
| Горизонталь h (∥ П₁) | фронтальная проекция ∥ оси x | отрезок на П₁ и углы наклона к П₂, П₃ |
| Фронталь f (∥ П₂) | горизонтальная проекция ∥ оси x | отрезок на П₂ и углы наклона к П₁, П₃ |
| Профильная p (∥ П₃) | обе проекции ⊥ оси x | отрезок на П₃ и углы наклона к П₁, П₂ |
| Горизонтально-проецирующая n (⊥ П₁) | на П₁ — точка, фронтальная проекция ⊥ оси x | фронтальная проекция равна отрезку |
| Фронтально-проецирующая m (⊥ П₂) | на П₂ — точка, горизонтальная проекция ⊥ оси x | горизонтальная проекция равна отрезку |
| Профильно-проецирующая l (⊥ П₃) | на П₃ — точка, обе проекции ∥ оси x | обе проекции равны отрезку |
Прямые уровня (первые три строки) показывают на «своей» плоскости натуральную величину отрезка — этим пользуются в метрических задачах. Проецирующие прямые вырождаются на одной из плоскостей в точку — все точки такой прямой проецируются друг на друга.
И последнее про прямую — признак принадлежности. Пусть на эпюре есть прямая AB и точка M, и нужно ответить, лежит ли M на этой прямой. В пространство возвращаться не надо, всё видно на чертеже. Если M действительно лежит на AB, то каждая её проекция обязана лежать на одноимённой проекции прямой — M₁ на отрезке A₁B₁, M₂ на A₂B₂. Попала только одна проекция, а вторая мимо — значит, точка не на прямой, просто «висит перед ней» или «за ней». Единственное исключение — профильная прямая. У неё обе проекции перпендикулярны оси x, и по двум проекциям принадлежность не доказать — нужна третья. Этим признаком решаются многие задачи первого семестра.
Эпюр плоскости — чем задать и как прочитать
Плоскость на эпюре не рисуется целиком — она бесконечна. Вместо этого чертят её определитель, минимальный набор элементов, который фиксирует плоскость в пространстве. Способов шесть, и все они равнозначны:
- три точки, не лежащие на одной прямой;
- прямая и точка вне её;
- две пересекающиеся прямые;
- две параллельные прямые;
- плоская фигура — чаще всего треугольник;
- следы — линии пересечения плоскости с плоскостями проекций.
В первом эпюре плоскость почти всегда задают треугольником ABC — строите эпюры трёх точек и соединяете проекции. Дальше всё решает положение плоскости относительно плоскостей проекций.

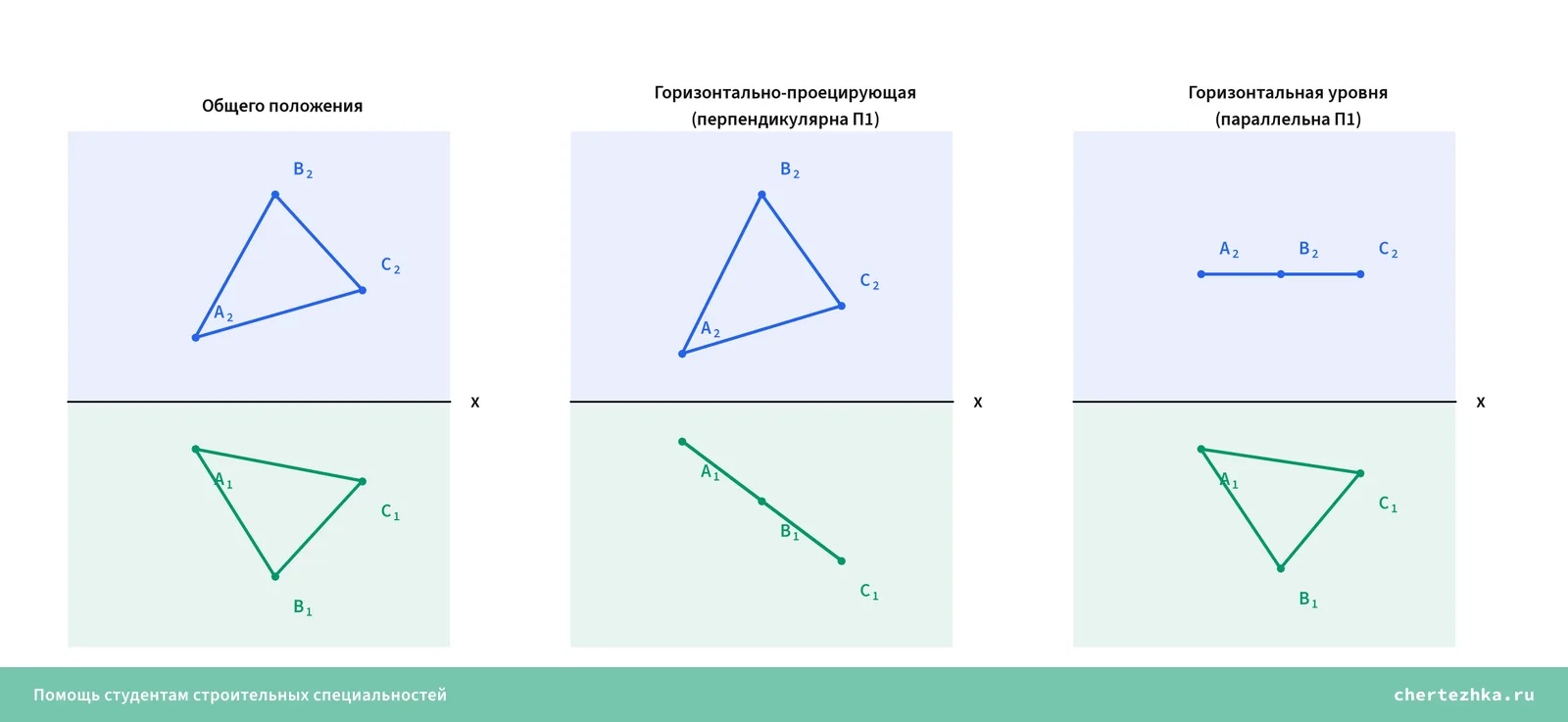

Плоскость общего положения наклонена ко всем трём плоскостям проекций — обе проекции треугольника выглядят треугольниками, и ни одна не показывает его настоящий размер. Проецирующая плоскость перпендикулярна одной из плоскостей проекций и вырождается на ней в прямую. Если треугольник на П₁ схлопнулся в отрезок — перед вами горизонтально-проецирующая плоскость. Плоскость уровня параллельна одной из плоскостей проекций, поэтому проецируется на неё в натуральную величину — а на двух других вырождается в прямые, параллельные осям.
Принадлежность здесь устроена в два этажа. Прямая лежит в плоскости, если проходит через две точки этой плоскости. Точка лежит в плоскости, если лежит на прямой этой плоскости. Поэтому типовая задача «постройте недостающую проекцию точки K, принадлежащей плоскости ABC» решается всегда одинаково — через точку проводят вспомогательную прямую в плоскости, а уже по ней находят вторую проекцию точки.
Собираем всё вместе — эпюр № 1 от условия до ответа
Типовое задание первого эпюра звучит примерно так. Построить эпюр треугольника ABC по координатам A(40, 5, 10), B(25, 30, 35), C(10, 15, 35), определить положения сторон, а затем достроить горизонтальную проекцию точки K, принадлежащей плоскости треугольника, по заданной фронтальной. Всё нужное для решения уже было выше — просто соберём:
- Строим эпюры трёх точек по координатам — для каждой основание на оси x, глубина вниз, высота вверх.

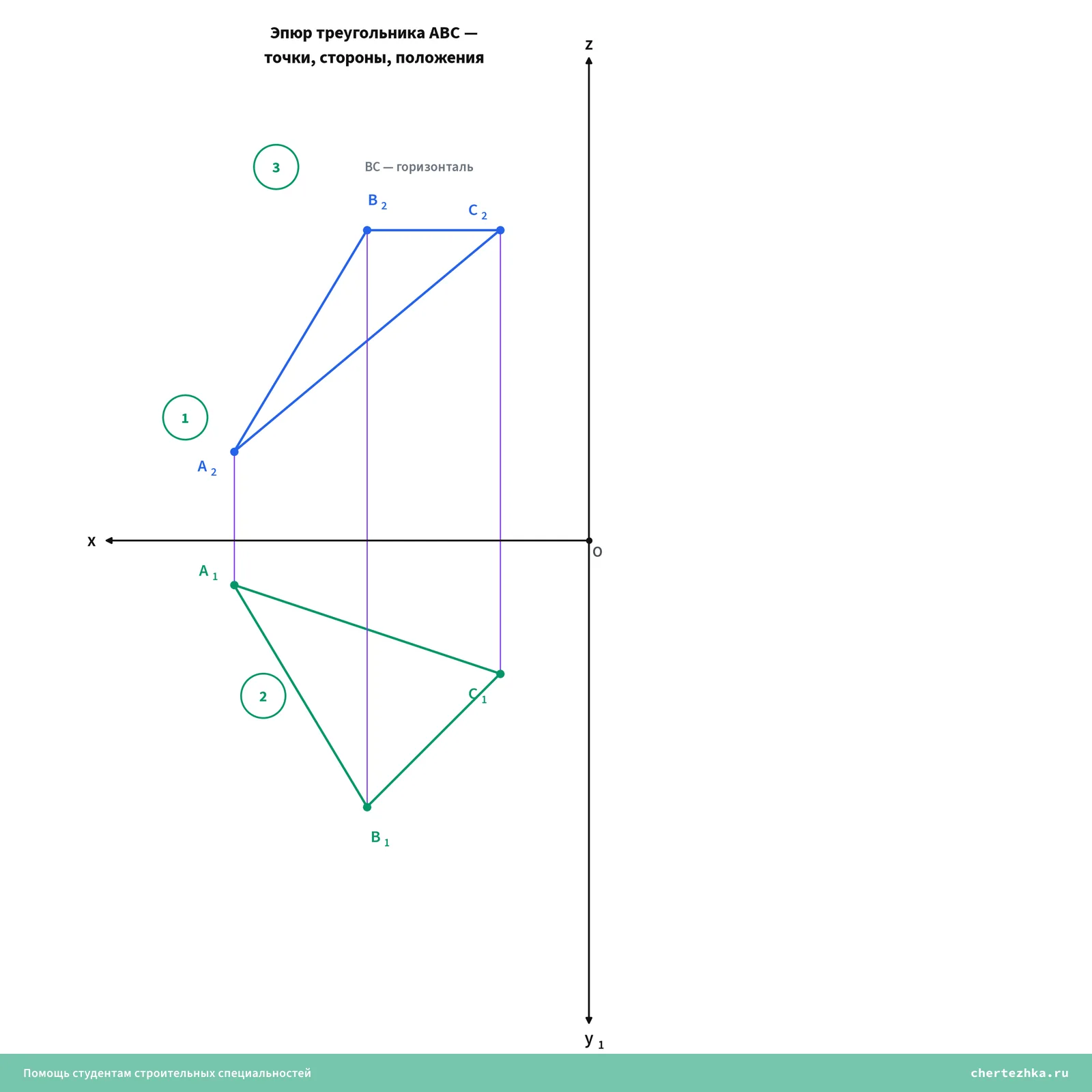

- Соединяем одноимённые проекции. A₁B₁C₁ — горизонтальная проекция треугольника, A₂B₂C₂ — фронтальная.
- Читаем стороны по таблице признаков. У B и C одинаковая высота 35, поэтому B₂C₂ легла параллельно оси x — сторона BC оказалась горизонталью, и её настоящая длина видна на нижней проекции. AB и AC наклонены на обеих проекциях — прямые общего положения.
Обе проекции остались треугольниками, ни одна не выродилась в отрезок — а горизонталь BC при этом не легла обеими проекциями параллельно оси x, как случилось бы в плоскости, перпендикулярной П₃. Значит, плоскость ABC наклонена ко всем трём плоскостям проекций — это плоскость общего положения.

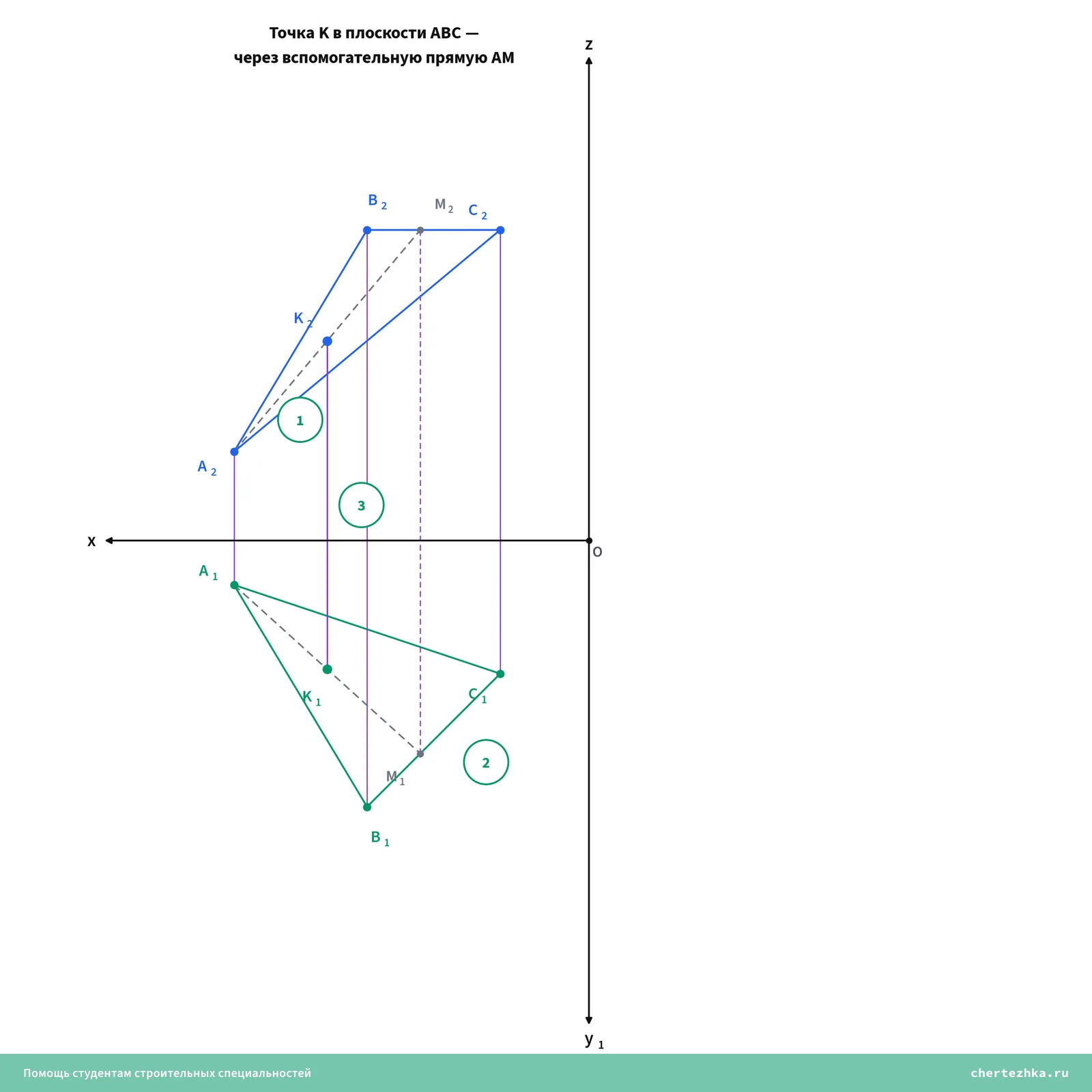

Осталась точка K. Дана её фронтальная проекция K₂, нужна горизонтальная. Просто опустить линию связи нельзя — неизвестно, где на ней остановиться. Работает признак принадлежности — раз K лежит в плоскости, проводим через неё вспомогательную прямую этой плоскости:
- Через A₂ и K₂ проводим прямую до пересечения со стороной B₂C₂ — получаем точку M₂.
- Спускаем M на горизонтальную проекцию: линия связи от M₂ до B₁C₁ даёт M₁, и прямая A₁M₁ — та же вспомогательная прямая на нижней половине чертежа.
- Опускаем линию связи из K₂ до прямой A₁M₁ — на пересечении и стоит K₁.
Точка K построена без единого возврата в трёхмерное пространство — только линии связи и принадлежность. В этом вся суть эпюра Монжа — пространственная задача решена на плоском листе.
Частые ошибки первого эпюра — и как проверить себя
Ошибки студентов из года в год одни и те же — проверьте себя по пунктам:
- Проекция слетела с линии связи. A₁ и A₂ обязаны стоять на одной вертикали, A₂ и A₃ — на одной горизонтали. Косая линия связи — первое, что видит преподаватель.
- Глубина y перенесена неверно. При построении третьей проекции замерили расстояние не от оси, а от края листа, или отложили от оси x вместо оси z.
- Отрицательная координата отложена в положительную сторону. Точка со знаком минус переехала не в тот октант — и «определите положение точки» решено неверно.
- Октанты не подписаны, хотя задание просит определить положение точек. Формально эпюр построен, но работа возвращается на доработку.
- Оси подписаны наобум. Перепутанные x и y ломают всё построение, потому что глубина и высота меняются местами.
Самопроверка за две минуты
Эпюр Монжа обратим — по нему можно однозначно восстановить координаты. Этим и проверяйте себя. Снимите с готового чертежа координаты каждой точки, как будто видите его впервые, и сверьте с условием. Замер от A₁ до оси x должен совпасть с замером от A₃ до оси z — это одна и та же глубина y. Сошлись все числа — построение верное.
Пять вопросов, которые звучат на защите
- Что такое линия связи? — Перпендикуляр к оси, связывающий проекции одной и той же точки: A₁ и A₂ стоят на общей вертикали, A₂ и A₃ — на общей горизонтали.
- Почему двух проекций достаточно? — Вместе они несут все три координаты: горизонтальная — x и y, фронтальная — x и z.
- У точки обе проекции выше оси x. В каком она октанте? — Во втором: горизонтальная проекция ушла вверх, значит глубина отрицательная и точка за фронтальной плоскостью.
- Где видна настоящая длина отрезка? — Только у линий уровня, на «своей» плоскости: у горизонтали на П₁, у фронтали на П₂. У прямой общего положения — ни на одной из проекций.
- Как проверить, что точка лежит в плоскости? — Провести через неё прямую, целиком лежащую в этой плоскости. Обе проекции точки сели на проекции прямой — лежит.
Частые вопросы
Сколько проекций нужно — две или три?
Для однозначности хватает двух — вместе они несут все три координаты, мы этим пользовались в задаче о третьей проекции. Такой чертёж называют двухкартинным. Третью проекцию строят, когда её прямо требует задание или когда без неё плохо читается форма — например, у профильной прямой.
Можно ли чертить эпюр без осей?
Можно — в рабочих чертежах оси координат обычно не показывают, такой чертёж называется безосным, и построения в нём держатся на самих линиях связи. Но в первых РГР оси, как правило, обязательны, потому что задание привязано к координатам. Не убирайте их, пока преподаватель сам не разрешит.
Эпюр или эпюра — как правильно?
В учебниках начертательной геометрии — эпюр, мужского рода. Женский род закрепился за графиками из механики — эпюрой моментов, эпюрой напряжений. В разговоре студенты говорят и так и так, но в подписи к работе и на защите надёжнее мужской род.
Что идёт после эпюра точки, прямой и плоскости?
Позиционные задачи — пересечения прямых и плоскостей между собой, затем метрические — настоящие длины и углы, потом преобразования чертежа и поверхности. Весь маршрут семестра с типовыми РГР — в обзоре начертательной геометрии, от первых тем до подготовки к экзамену.
Если начерталка упирается именно в первый эпюр — часто хватает одного разбора, чтобы построения «щёлкнули». А когда заданий накопилась стопка и сроки поджимают, поможем разобраться с чертежами и РГР по начертательной геометрии — объясним построение на вашем варианте, проверим чертёж до сдачи, подскажем, что спросят на защите.
