У простых карандашей есть шкала твёрдости — от очень мягких, которыми рисуют, до очень твёрдых, которыми размечают металл. Для чертежа из всей шкалы нужны три ступени, и у каждой своя работа:
- Т (по европейской шкале H) — твёрдый. Им строят и ведут тонкие линии.
- ТМ (HB) — твёрдо-мягкий. Им пишут надписи и обводят штриховые линии.
- М (B) — мягкий. Им обводят основной контур и его же ставят в циркуль.
Один карандаш на всё не годится, а мягче М для чертежа не нужен — разве что в циркуль. Остальные покупки к первой паре, от бумаги до циркуля, собраны в списке что нужно для черчения, здесь речь только о карандашах.
Коротко — что купить в трёх типичных ситуациях:
| Ситуация | Что купить |
|---|---|
| Школа, 7–8 класс, черчение раз в неделю | Т, ТМ и М по одной штуке — на импортных они подписаны H, HB и B. Если учитель выдал свой список, берите по нему, остальное доберёте по ходу |
| Студент, начертательная геометрия и инженерная графика | Те же три плюс коробка грифелей 2 мм твёрдости М под циркуль |
| Хотите чертить механическим | Механический 0,5 мм с грифелем H или 2H под построения и деревянный М под обводку |

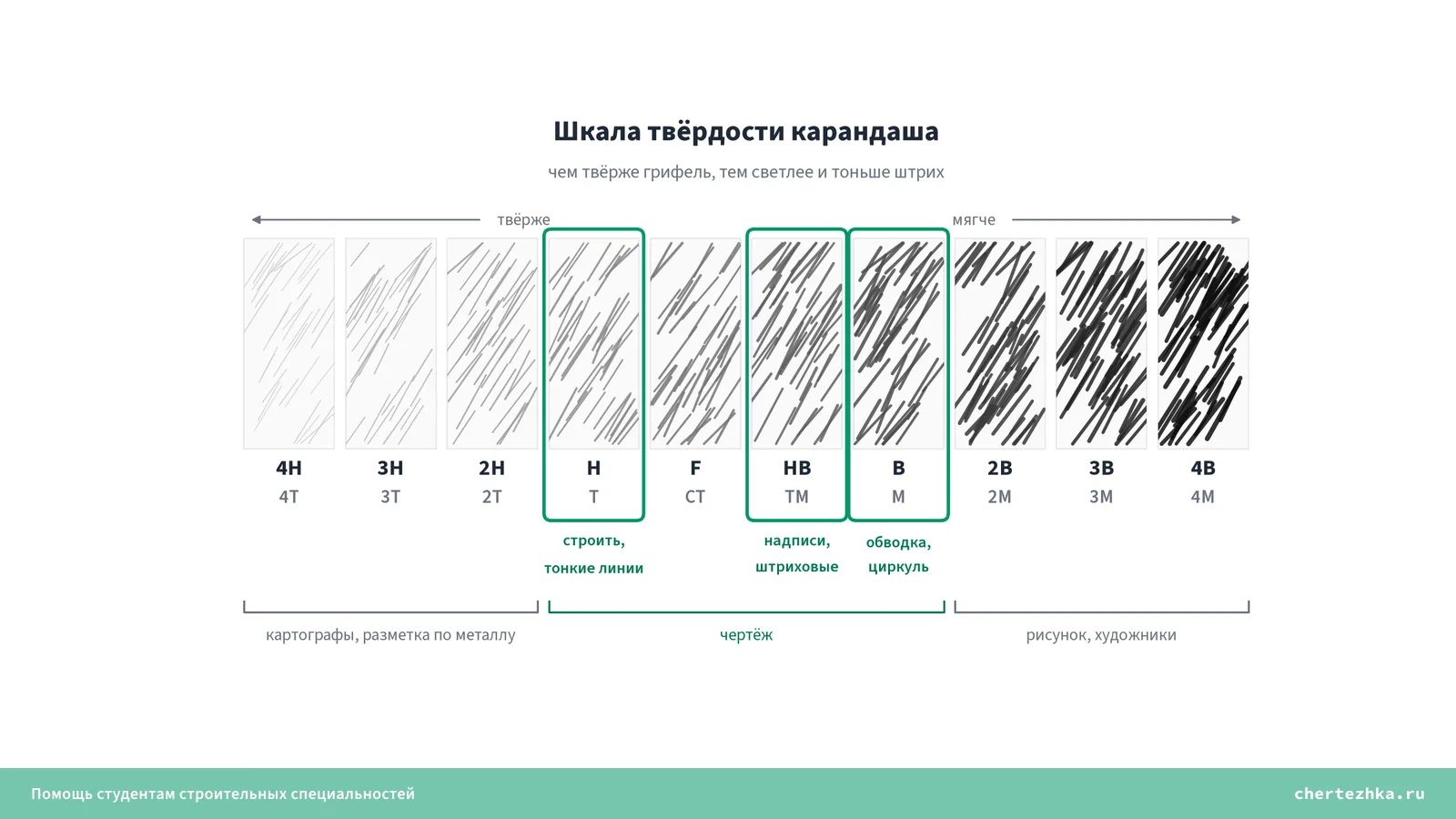

Что означают буквы и цифры на карандаше
Буква говорит о твёрдости грифеля, цифра перед ней усиливает букву. Шкалы две — русская и европейская, и на одном столе они встречаются постоянно, потому что импорта в магазинах много.
Русская шкала:
- Т — твёрдый, М — мягкий, ТМ — твёрдо-мягкий, середина ряда.
- Цифра усиливает букву — 2Т твёрже Т, 2М мягче М.
- СТ — средне-твёрдый, ступень между ТМ и Т. По советскому стандарту на карандаши РСТ РСФСР 391-86 их выпускали пятнадцати степеней, от 6М до 7Т, и СТ стоял в ряду. Сегодня в рознице он почти не встречается, российские карандаши идут от 2М до 2Т.
Европейская шкала:
- H — от hard, твёрдый.
- B — от black, чёрный, то есть мягкий и насыщенный.
- HB — середина.
- F — ступень между HB и H. Единой расшифровки нет — Faber-Castell пишет firm, «плотный», учебники черчения — fine point, «тонкий след», а у Koh-i-Noor ходит легенда, что F — это Franz, в честь Франца Хардтмута.
- Ряд у фирм длиннее советского — до двух с лишним десятков ступеней. Сколько у кого, в разделе про фирмы.
Отсюда главная путаница. HB часто читают как русское «НВ» и ищут такую ступень в русской шкале, а это латинские буквы, и по-русски та же ступень называется ТМ. Соответствие шкал такое:
| Русская | Европейская | Примечание |
|---|---|---|
| 2Т | 2H | Есть у всех фирм |
| Т | H | Есть у всех фирм |
| СТ | F | Редкая ступень, замена Т или ТМ |
| ТМ | HB | Самый ходовой карандаш |
| М | B | Есть у всех фирм |
| 2М | 2B | Только в циркуль, в руке чертежу не нужен |
Таблица приблизительная
Стандарта, который закреплял бы это соответствие, не существует — таблица держится на учебниках и на двойной маркировке производителей. Совпадение надёжное только в середине ряда, а одна и та же буква у разных фабрик может лечь чуть мягче или твёрже. По краям шкалы расходятся совсем, и сравнивать 5Т с 5H бессмысленно.
Какая твёрдость карандаша нужна для черчения
Трёх ступеней хватает, а одной не обойтись, и первая же сдача это показывает. Если весь чертёж сделан одним ТМ, тонкие линии выходят такими же серыми и толстыми, как контур, чертёж не читается, и преподаватель отправляет перечерчивать. У школьников и студентов это одна из самых частых проблем — «весь лист серый».
Причина в самом чертеже. Линии на нём разной толщины, и толщина каждого типа должна быть одинаковой по всему листу — это требование ГОСТ 2.303-68. Твёрдый грифель держит тонкую ровную линию и почти не мажется, мягкий даёт жирную чёрную линию для контура.
Мягче М в руке брать не стоит. В грифеле графит смешан с глиной, и чем больше графита, тем мягче карандаш и тем больше графита он оставляет на бумаге. Такие карандаши созданы для рисунка, на чертеже они мажутся от любого касания.
Про твёрдые карандаши мнения расходятся. Одни советуют строить 2Т и даже 4Т, другие уверяют, что твёрдые «рвут бумагу и не стираются». Правы обе стороны, но говорят о разном. Бумагу продавливает не карандаш, а нажим. Построения ведут без нажима, чуть касаясь листа, тогда Т и 2Т стираются чисто и борозды не остаётся. Если давить, борозды останутся от любого карандаша. Добавляет путаницы бумага — на плотной чертёжной твёрдый карандаш ведёт себя ровно, а на тонкой офисной тот же Т режет лист. Студенту хватит Т или 2Т, берите что удобнее — большой разницы не будет.
«Пока строишь твёрдым, лист чистый. Грязь начинается на обводке. Ошибся, взялся за ластик — и мягкий графит поехал по листу. Или просто провёл рукой по обведённой линии — и вот снова грязь на листе.»
— Иван Майборода, инженер ПГС
Частая ошибка — обводить по ходу работы
Обводят мягким один раз, в самом конце, когда все построения проверены. Порядок такой. Сначала окружности и дуги, потом прямые — прямую легко подвести к дуге, а дугу к прямой нет. Горизонтали ведут сверху вниз, вертикали слева направо, если вы правша. Под рабочую руку кладут чистый лист, чтобы ладонь не ездила по готовым линиям. По той же причине на обводке не пускают по листу роликовую рейсшину — ролик собирает графит и развозит его по бумаге, и в статье про рейсшину мы разобрали, как с этим справляются. Ластик — мягкий и светлый, жёсткий тёмный размазывает графит. Крошки сметают кистью или тряпкой, не ладонью.

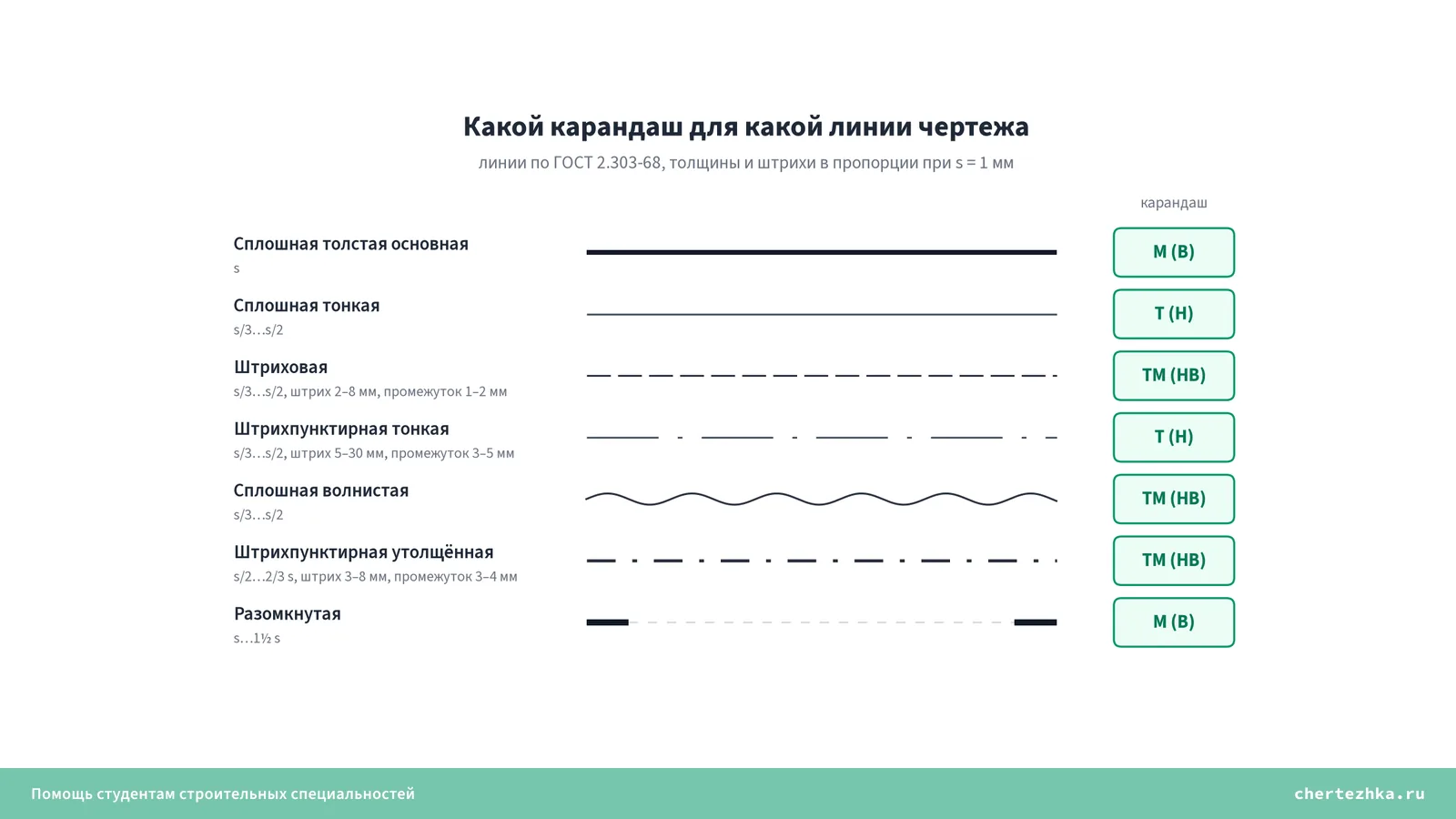

Какой карандаш для какой линии чертежа
Тонкие линии ведут Т, основной контур обводят М, штриховые — ТМ. Толщина основной линии s по ГОСТ 2.303-68 от 0,5 до 1,4 мм, в учебных работах её обычно берут 0,8–1 мм. Остальные линии считаются от неё — при s = 1 мм тонкие получаются 0,3–0,5 мм.
| Линия | Толщина по ГОСТ | Где на чертеже | Карандаш |
|---|---|---|---|
| Сплошная толстая основная | s | Видимый контур, рамка листа и контур основной надписи | М, реже ТМ |
| Сплошная тонкая | от s/3 до s/2 | Размерные и выносные линии, штриховка, линии построений | Т |
| Штриховая | от s/3 до s/2 | Невидимый контур | ТМ |
| Штрихпунктирная тонкая | от s/3 до s/2 | Осевые и центровые линии | Т |
| Сплошная волнистая | от s/3 до s/2 | Линии обрыва | ТМ |
| Штрихпунктирная утолщённая | от s/2 до 2/3 s | Поверхности под термообработку или покрытие | ТМ |
| Разомкнутая | от s до 1½ s | Положение секущей плоскости при разрезе | М |
Штриховая линия по толщине такая же, как тонкая сплошная, а карандаш для неё мягче. Это не ошибка. Штриховая показывает невидимый контур, и она должна читаться темнее вспомогательных линий, а короткие штрихи твёрдым остриём выходят бледными и рваными.
У основной надписи толстый только контур, графы внутри штампа делят тонкой линией — так требует ГОСТ Р 2.104-2023. Сами надписи чертёжным шрифтом пишут ТМ с острой заточкой — М расплывается в буквах. Лишние вспомогательные построения, те, что готовому чертежу не нужны, ведут Т или 2Т без нажима и стирают перед обводкой.
«Раздражало. Смотришь — круг циркулем вышел бледнее линий по линейке. Пытаешься обвести его карандашом от руки и делаешь только хуже, круг перестаёт быть ровным.»
— Иван Майборода, инженер ПГС
Бледный круг даёт не рука, а слишком твёрдый грифель в циркуле. Туда ставят тот же М, что и на обводку, или на ступень мягче, 2М. Методички здесь расходятся, но сходятся в главном — твёрже, чем карандаш обводки, грифель в циркуле быть не должен, потому что нажим циркуля слабее руки. Сам грифель толщиной 2 мм лежит в контейнере готовальни. Кончится — продаётся коробками как грифель для цангового карандаша, о нём ниже. Его затачивают на наждачке на скос и выставляют так, чтобы игла была на миллиметр длиннее грифеля. Как выбрать сам циркуль, мы разобрали в статье какой циркуль нужен для черчения.

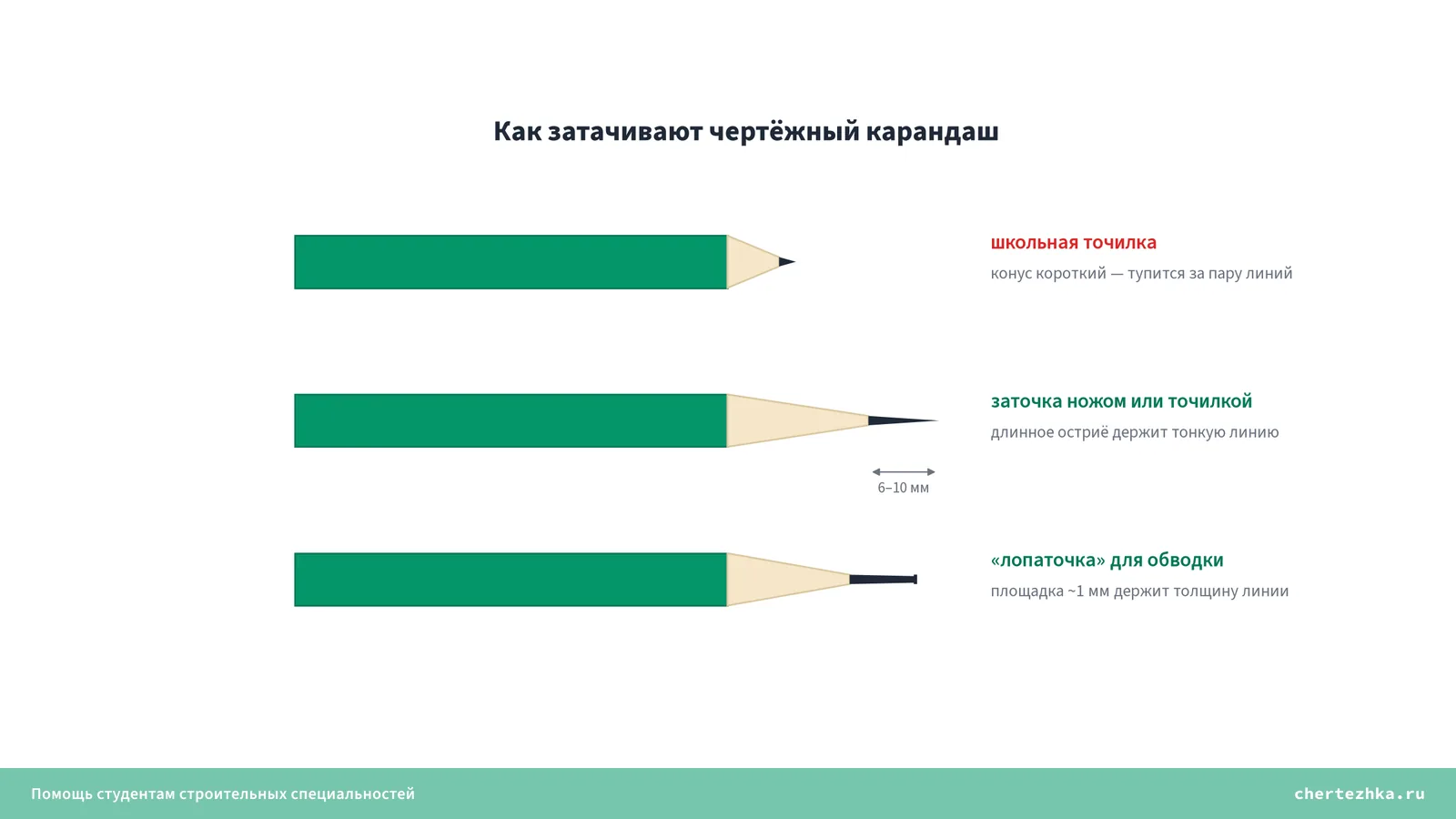

Как заточить карандаш для черчения
Обычная школьная точилка даёт короткий конус, который быстро тупится. Классика — точить ножом, открывая грифель на 6–10 мм длинным остриём, но можно просто купить специальную точилку с длинной заточкой — например, у KUM и Koh-i-Noor есть модели, которые сначала снимают дерево, а потом отдельно заостряют грифель. Карандаш для обводки удобно заточить «лопаточкой» — с плоской площадкой около миллиметра шириной, которая держит постоянную толщину линии.
Как не сточить остриё набок
Лопаточку и остриё проще довести не ножом, а на кусочке мелкой наждачной бумаги, наклеенной на картон. Остриё при ведении линии понемногу поворачивают вокруг оси — тогда оно стачивается ровно, а не на одну сторону. Лопаточку, наоборот, ведут одной гранью, иначе толщина линии поплывёт.

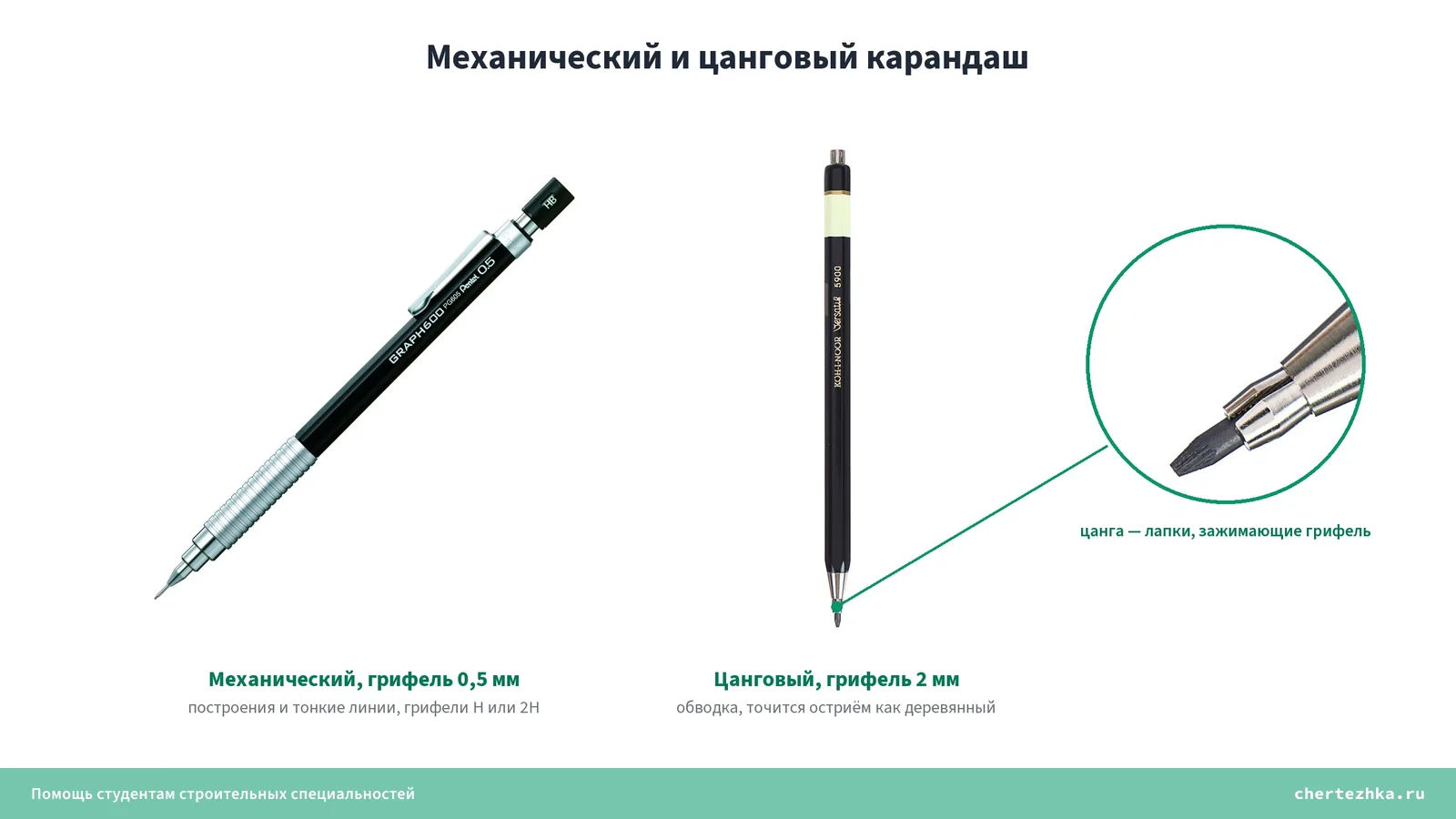

Можно ли чертить механическим карандашом и какие грифели брать
Можно. Прямого запрета обычно нет, но решает ваш преподаватель — большинству всё равно, чем сделан чертёж, лишь бы линии были по ГОСТ, а принципиальные требуют деревянные. Спросите на первой паре.
Механический карандаш хорош на построениях и тонких линиях. Грифель 0,5 мм даёт как раз половину основной линии при s = 1 мм, точить его не надо, толщина не плывёт. Берите в него грифели H или 2H, а если пишете им надписи — HB. С обводкой хуже. Основная линия толщиной 0,8–1 мм из грифеля 0,7 мм не получается, приходится вести дважды, и ровность теряется. Грифель 1,0 мм в продаже редкость, и твёрдостей у него мало. Поэтому под обводку остаётся деревянный М или цанговый карандаш — механический под толстый грифель 2 мм, который держат металлические лапки-цанга. По сути это деревянный карандаш без дерева. Грифель в нём точат остриём, как обычный, у многих моделей точилка встроена в кнопку.
Что искать на коробке грифелей:
- Диаметр — стандартные 0,35, 0,5, 0,7, 1,0 и 2,0 мм. Маркировка 0,3 и 0,9 на старых карандашах и коробках — это те же 0,35 и 1,0 по нынешнему стандарту.
- Твёрдость — у тонких грифелей от 6H до 2B, у грифелей 2 мм от 9H до 6B, HB везде середина ряда.
Какие карандаши для черчения лучше — фирмы и наборы
Правило выбора одно — грифель ровный, не крошится при заточке и не царапает бумагу. Дешёвые карандаши без имени как раз этим и грешат, а марки, которыми чертят десятилетиями, подводят редко:
- Koh-i-Noor 1500 — чешская классика, выпускается больше ста лет, ряд твёрдостей один из самых широких. В отзывах встречаются жалобы на подделки при покупке поштучно и на царапающие твёрдые ступени, поэтому берите в проверенном магазине.
- Faber-Castell 9000 — немецкий, шестнадцать степеней от 8B до 6H. Сам производитель для технического черчения рекомендует ступени от 2H до 6H, но это про профессиональное черчение под тушь, где карандаш только подготовка. У студента карандашная линия итоговая, и контур должен быть чёрным, поэтому H и B.
- Staedtler Mars Lumograph 100 — самый длинный ряд, двадцать четыре ступени. Твёрдые ступени Staedtler позиционирует именно под техническое черчение и картографию.
- «Конструктор» фабрики «Красин» — российский, в рознице от 2Т до 2М, заметно дешевле импорта. Отзывы расходятся — для одних это классика с детства, другие жалуются, что грифель стал крошиться. Для школы хороший вариант. Для вуза тоже подойдёт, только проверьте грифель при первой заточке — если он крошится или ломается сразу, стержень треснут внутри, и такой карандаш будет ломаться до конца.
Трещины, кстати, чаще всего не с фабрики, и это касается любой марки. Карандаш уронили на пол, графит внутри дерева лопнул в нескольких местах, снаружи это не видно, а потом кончик отламывается при каждой заточке. Носите карандаши в пенале, а не россыпью в сумке.
Набор из двенадцати твёрдостей студенту не нужен. Ступени 3B и мягче берут художники, твёрже 4H — картографы и разметчики по металлу. Для чертежей хватает трёх карандашей, купленных поштучно, и коробки грифелей М под циркуль.
Частые вопросы
- Как называется карандаш для черчения? Чернографитный, он же простой. Слово «чертёжный» на упаковке само по себе ничего не гарантирует, смотрите на букву твёрдости.
- H или B — что мягче? B мягче. H — твёрдые карандаши, B — мягкие, HB — середина, и чем больше цифра перед буквой, тем сильнее свойство.
- Что значит карандаш F? Ступень между HB и H, чуть твёрже середины. Расшифровки у буквы две — firm и fine, единой нет. На чертеже F заменяет Т или ТМ.
- HB и ТМ — одно и то же? Да. HB — европейское обозначение, ТМ — русское, ступень одна.
- Нужны ли цветные карандаши на черчение? Нет. Разве что преподаватель попросит подкрасить проекции на эпюре для наглядности — тогда любые.
В работе инженера карандаш остаётся для наброска на стройке или в ПТО, который в тот же день переносят в nanoCAD или «Компас». Но первые семестры начертательной геометрии и инженерной графики чертят руками, и серый лист с грязной обводкой означает одно — перечертить. Школьнику хватит таблицы в начале статьи. Если же чертежи первого курса не идут, поможем разобраться с начертательной геометрией — объясним построения, подскажем, где ошибка, и как оформить лист по ГОСТ.
