Дипломный проект (раздел АР) — 4-этажный 12-квартирный жилой дом (типовой проект №90СХ-055/1)
Архитектурно-строительный раздел (АР) дипломного проекта четырёхэтажного 12-квартирного жилого дома, разработанного на основе типового проекта №90СХ-055/1. Дом секционный, четыре квартиры на этаже; наружные и внутренние стены кирпичные, перекрытия — сборные железобетонные плиты, фундаменты — сборные ленточные (фундаментные подушки ФЛ и блоки стен подвала ФБС), крыша скатная стропильная с покрытием из металлочерепицы. Технико-экономические показатели здания: площадь застройки 289,00 м², строительный объём 3619,76 м³, общая площадь 833,28 м², жилая площадь 494,08 м², планировочный коэффициент 0,59, объёмный коэффициент 7,33.
Продаётся целиком. В комплекте: чертежи (2 листа) и пояснительная записка (11 страниц).

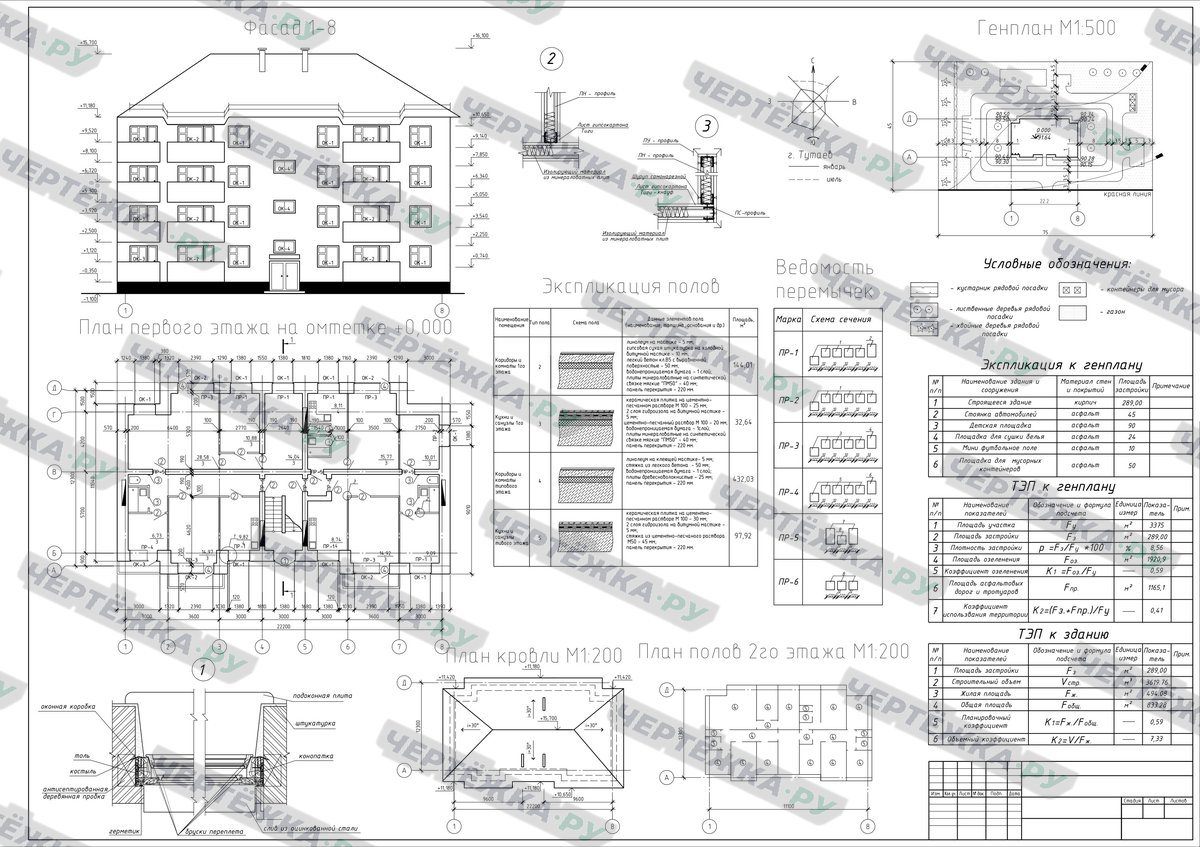

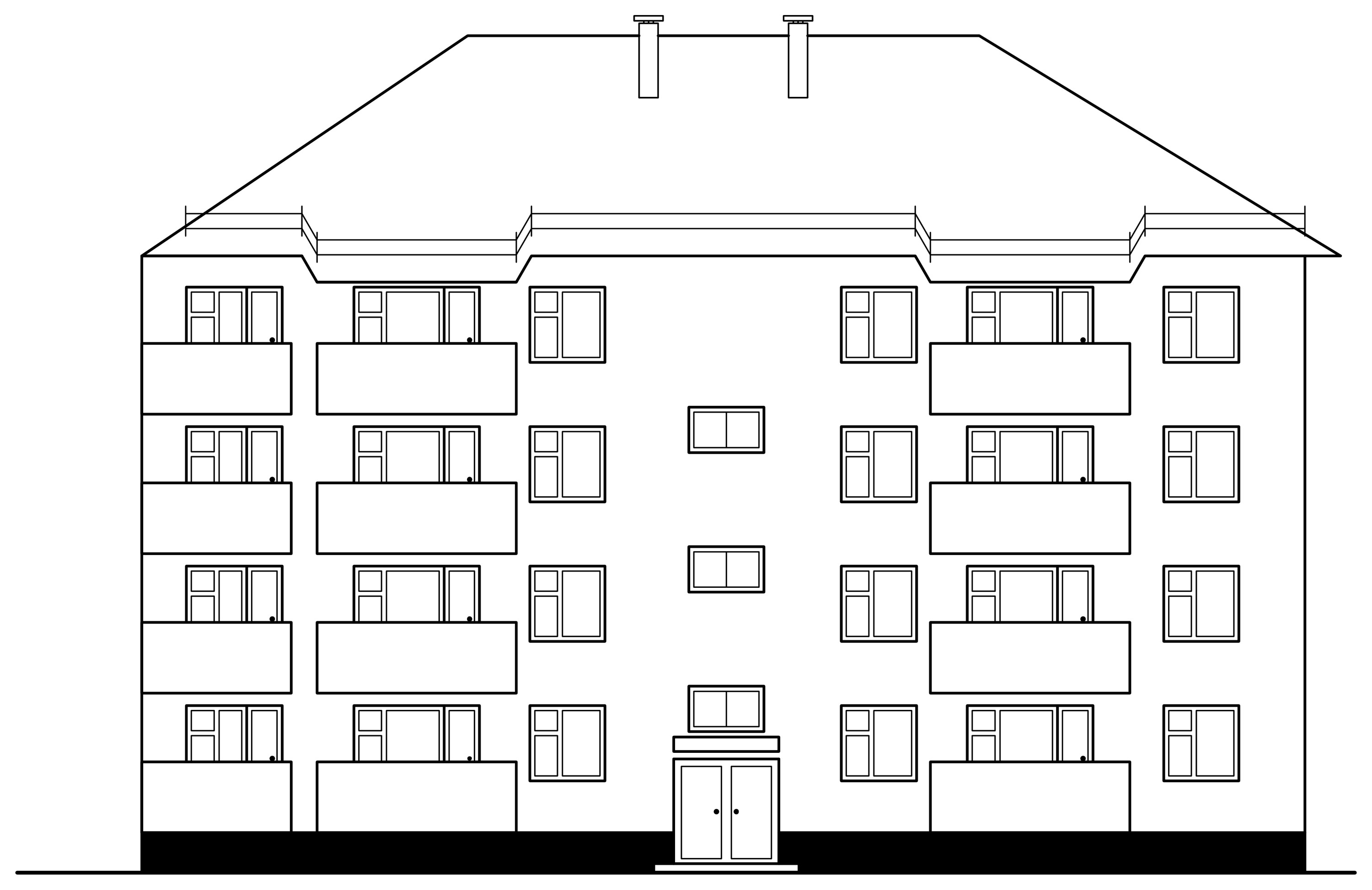

• Лист 1 — фасад 1–8, план 1-го этажа на отметке +0,000, план кровли, план полов 2-го этажа, генеральный план участка М1:500 с розой ветров, экспликация и ТЭП к генплану, ТЭП к зданию, экспликация полов, ведомость перемычек, конструктивные узлы (оконная коробка, перегородки из ГКЛ по профилям), условные обозначения. • Лист 2 — схема расположения плит перекрытия и элементов стропил, схема расположения фундаментных плит, разрез 1–1, узлы фундаментов и кровельного конька, деталь панели перекрытия, спецификация железобетонных конструкций (фундаментные плиты ФЛ, блоки ФБС, плиты перекрытия ПБ, перемычки, лестничные марши и площадки), спецификация столярных изделий (окна, двери).
Пояснительная записка включает: исходные данные для разработки раздела; генплан участка и ТЭП к генплану; краткое описание функционального процесса; объёмно-планировочное решение и ТЭП к зданию; наружную и внутреннюю отделку; инженерное оборудование; конструктивную характеристику элементов здания с расчётом глубины заложения подошвы фундаментов; теплотехнический расчёт; список литературы.
Характеристики работы
Вид работы
Дипломная работа
Дисциплина
Архитектура зданий
Страниц текста
2
Листов чертежей
11
Форматы файлов
PDF, DWG
1.1. Исходные данные для разработки архитектурно-строительного раздела
1.2. Генплан участка; технико-экономические показатели к генплану
1.3. Краткое описание функционального процесса
1.4. Объёмно-планировочное решение; технико-экономические показатели к зданию
1.5. Наружная и внутренняя отделка здания
1.6. Инженерное оборудование
1.7. Конструктивная характеристика элементов здания; расчёт глубины заложения подошвы фундаментов
1.8. Приложение (1.8.1. Теплотехнический расчёт)
1.9. Список используемой литературы
