Раздел содержит архитектурно-строительные чертежи и пояснительную записку. Графическая часть включает фасад 1-8, планы 1-го и 2-го этажей, генеральный план участка (М1:500) с розой ветров и экспликацией, план кровли, экспликации помещений и полов, ведомость перемычек, спецификации железобетонных и столярных изделий, условные обозначения. В пояснительной записке приведены исходные данные для проектирования, объёмно-планировочная характеристика здания, решение генерального плана, конструктивная характеристика элементов, расчёт глубины промерзания грунта и глубины заложения подошвы фундамента, расчёт лестницы, решения по наружной и внутренней отделке, сведения об инженерном оборудовании, а также приложения — теплотехнический расчёт ограждающих конструкций, экспликация полов, ведомость перемычек и спецификации изделий.
Оглавление
1. Исходные данные для разработки архитектурно-строительной части
2. Объёмно-планировочная характеристика здания
3. Генеральный план
4. Роза ветров
5. Конструктивная характеристика элементов здания
6. Расчёт глубины промерзания грунта и глубина заложения подошвы фундамента
7. Расчёт лестницы
8. Наружная и внутренняя отделка здания
9. Инженерное оборудование
10. Приложение
10.1. Теплотехнический расчёт ограждающих конструкций
10.2. Экспликация полов
10.3. Ведомость перемычек
10.4. Спецификация ж/б изделий
10.5. Спецификация столярных изделий
11. Список используемой литературы
Подробнее
Раздел РК — Расчётно-конструктивный
Кол-во чертежей: 1 лист
Текстовая часть: 15 страниц
Форматы файлов: PDF, DWG
3 000 ₽
за раздел
Раздел содержит расчётно-конструктивную часть проекта — пояснительную записку с расчётами и графический лист. В его состав входят исходные данные и детали покрытия и перекрытия, сбор нагрузок на 1 м² перекрытия и покрытия, расчёт предварительно-напряжённого ригеля перекрытия РДП 4.57-40Ат-V (статический расчёт со сбором нагрузки, определением расчётного пролёта и усилий; конструктивный расчёт с подбором продольной и поперечной арматуры), а также расчёт столбчатого фундамента в осях 4-Д (сбор нагрузки и определение размеров подошвы).
Оглавление
1. Исходные данные для проектирования
2. Детали покрытия и перекрытия
3. Сбор нагрузки на 1 м² перекрытия
4. Сбор нагрузки на 1 м² покрытия
5. Расчёт ригеля
5.1. Статический расчёт (сбор нагрузки на 1 м погонный ригеля, расчётный пролёт, расчётная схема и определение усилий)
5.2. Конструктивный расчёт (расчётные характеристики материалов, расчётное сечение ригеля, расчёт продольной и поперечной арматуры)
6. Расчёт столбчатого фундамента
6.1. Сбор нагрузки на фундамент
6.2. Схема сбора нагрузки в осях 4-Д
6.3. Расчёт размеров подошвы фундамента
7. Список используемой литературы
Подробнее
Раздел ОС — Организационно-строительный
Кол-во чертежей: 2 листа
Текстовая часть: 50 страниц
Форматы файлов: PDF, DWG
4 000 ₽
за раздел
Раздел содержит организационно-строительную часть проекта — технологическую карту, календарный план и строительный генеральный план — с пояснительной запиской и графическими листами. В состав технологической карты (на монтаж сборных железобетонных конструкций первого этажа) входят область применения, ведомость подсчёта объёмов работ, выбор способов производства работ и контроль качества. По календарному плану выполнены ведомости подсчёта объёмов работ и затрат труда, машиносмен и материалов на здание, определение технических параметров и выбор крана, выбор способов производства работ по всем циклам. По строительному генеральному плану приведены ведомость расчёта площадей временных зданий и мероприятия по технике безопасности и противопожарной безопасности.
Оглавление
1. Технологическая карта
1.1. Область применения
1.2. Ведомость подсчёта объёмов работ на технологическую карту
1.3. Выбор способов производства работ
1.4. Контроль качества
2. Календарный план
2.1. Ведомость подсчёта объёмов работ на здание
2.2. Ведомость подсчёта затрат труда, машиносмен, материалов и конструкций на здание
2.3. Определение технических параметров и выбор крана
2.4. Выбор способов производства работ (подготовительные, земляные, монтаж нулевого и надземного цикла, каменные, плотничные, кровля, отмостка, штукатурные, устройство полов, облицовочные, малярные, спецработы, прочие)
3. Описание календарного плана
4. Строительный генеральный план
4.1. Ведомость расчёта площадей временных зданий
4.2. Техника безопасности и противопожарная безопасность при производстве строительно-монтажных работ
5. Список используемой литературы
Подробнее
Дипломный проект — Детские ясли-сад на 6 групп (типовой проект №212-1-375с.86)

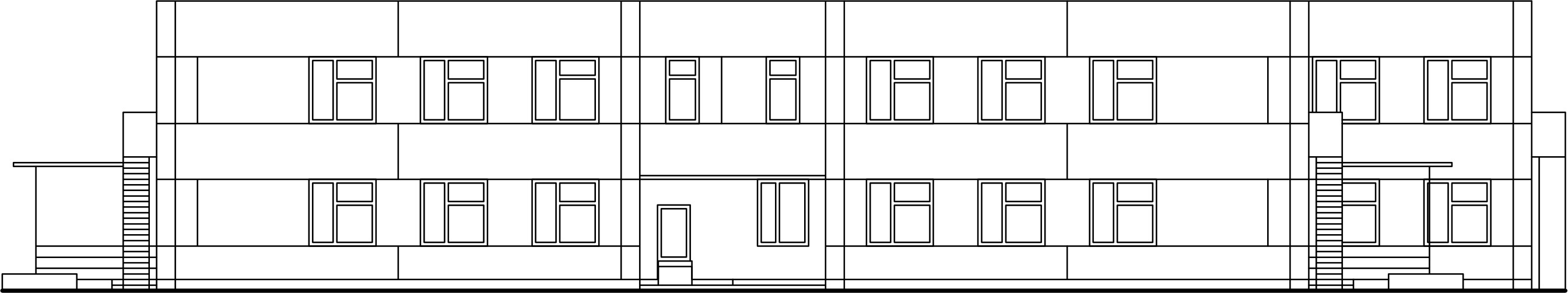

Дипломный проект детского ясли-сада на 6 групп, разработанный на основе типового проекта №212-1-375с.86 (ЦИТП, 1986). Проектируемое здание — двухэтажное каркасно-панельное сложной формы, размеры в осях 36×30 м, сетка колонн 6,0×6,0 м, высота этажа 3,3 м; каркас и перекрытия — сборные железобетонные, ограждающие конструкции — стеновые панели из лёгкого бетона с вставками из силикатного кирпича. В составе помещений — групповые ячейки (игральные, спальни, приёмные, буфеты, туалеты) для детей ясельного и дошкольного возраста, пищеблок (заготовочный цех, кухня, моечная, кладовые), медицинская комната, постирочная, технические и подсобные помещения. Район строительства — г. Ярославль.
Работа выполнена в объёме дипломного проекта и включает три раздела:
• Архитектурно-строительный (АР) — фасад, планы 1-го и 2-го этажей, генеральный план участка (М1:500), план кровли, роза ветров, экспликации помещений и полов, ведомость перемычек, спецификации железобетонных и столярных изделий; пояснительная записка с исходными данными, объёмно-планировочным и конструктивным решением, расчётом глубины заложения фундамента, расчётом лестницы, теплотехническим расчётом ограждающих конструкций. 2 листа графики, записка 20 страниц.
• Расчётно-конструктивный (РК) — расчёт и конструирование предварительно-напряжённого ригеля перекрытия РДП 4.57-40Ат-V (статический и конструктивный расчёт с подбором арматуры) и расчёт столбчатого фундамента в осях 4-Д; пояснительная записка. 1 лист графики, записка 15 страниц.
• Организационно-строительный (ОС) — технологическая карта на монтаж сборных железобетонных конструкций первого этажа, календарный план производства работ, строительный генеральный план; пояснительная записка с ведомостями подсчёта объёмов работ и затрат труда, определением технических параметров и выбором крана, выбором способов производства работ по циклам. 2 листа графики, записка 50 страниц.
Характеристики работы
Вид работы
Дипломная работа
Дисциплины
Строительная механика, Архитектура зданий, ТОСП
Страниц текста
85
Листов чертежей
5
Форматы файлов
PDF, DWG
Бесплатная демо-версия
Ознакомьтесь с частью работы перед покупкой или используйте для утверждения темы в учебном заведении
