Дипломный проект — 3-этажный жилой дом на 12 квартир (типовой проект 104.078.13.88) Дипломный проект — 3-этажный жилой дом на 12 квартир (типовой проект 104.078.13.88) — Архитектурно-строительный раздел, фото 1 Дипломный проект — 3-этажный жилой дом на 12 квартир (типовой проект 104.078.13.88) — Архитектурно-строительный раздел, фото 2 Дипломный проект — 3-этажный жилой дом на 12 квартир (типовой проект 104.078.13.88) — Расчётно-конструктивный раздел, фото 1 Дипломный проект — 3-этажный жилой дом на 12 квартир (типовой проект 104.078.13.88) — Организационно-строительный раздел, фото 1 Дипломный проект — 3-этажный жилой дом на 12 квартир (типовой проект 104.078.13.88) — Организационно-строительный раздел, фото 2

Состав работы

Архитектурно-строительный раздел

Кол-во чертежей: 2 листа

Текстовая часть: 16 страниц

Форматы файлов: PDF, DWG

4 000 ₽

за раздел

Раздел содержит архитектурно-строительные чертежи и пояснительную записку. Графическая часть включает фасады, планы первого и типового этажей, план кровли, генеральный план с розой ветров, узлы и таблицы. В пояснительной записке представлены исходные данные для проектирования, генеральный план, объёмно-планировочная и конструктивная характеристика здания, расчёт глубины промерзания грунта и расчёт лестницы, решения по наружной и внутренней отделке, сведения об инженерном оборудовании, экспликация полов и теплотехнический расчёт.

Оглавление

1. Исходные данные для разработки архитектурно-строительного раздела 2. Генеральный план 3. Объёмно-планировочная характеристика здания 4. Конструктивная характеристика элементов здания 5. Расчёт глубины промерзания грунта 6. Расчёт лестницы 7. Наружная и внутренняя отделка здания 8. Инженерное оборудование 9. Приложение 9.1 Экспликация полов 9.2 Теплотехнический расчёт 10. Список используемой литературы
Подробнее

Расчётно-конструктивный раздел

Кол-во чертежей: 1 лист

Текстовая часть: 21 страница

Форматы файлов: PDF, DWG

3 000 ₽

за раздел

Раздел содержит расчётно-конструктивную часть проекта — пояснительную записку с расчётами и графический лист. В его состав входят конструктивная схема здания, сбор нагрузок (на покрытие, чердачное перекрытие, междуэтажное перекрытие и перекрытие над подвалом), расчёт плиты ленточного фундамента (определение размеров подошвы, расчёт на прочность, конструирование арматурной сетки) и расчёт лестничного марша плитной конструкции (статический расчёт, расчёт прочности, конструирование).

Оглавление

1. Исходные данные для разработки расчётно-конструктивного раздела 2. Конструктивная схема 3. Сбор нагрузки 3.1 Сбор нагрузки на 1 м² покрытия 3.2 Сбор нагрузки на 1 м² чердачного перекрытия 3.3 Сбор нагрузки на 1 м² перекрытия 3.4 Сбор нагрузки на 1 м² перекрытия над подвалом 4. Расчёт плиты ленточного фундамента 4.1 Сбор нагрузки на 1 пог. м фундамента 4.2 Определение размеров подошвы фундамента 4.3 Расчёт фундаментной плиты на прочность 4.4 Конструирование плиты, арматурной сетки 5. Расчёт лестничного марша плитной конструкции 5.1 Характеристика изделия 5.2 Сбор нагрузки на 1 пог. м горизонтальной проекции марша 5.3 Статический расчёт марша 5.4 Расчёт прочности нормального сечения марша 5.5 Конструирование лестничного марша 6. Список используемой литературы
Подробнее

Организационно-строительный раздел

Кол-во чертежей: 2 листа

Текстовая часть: 59 страниц

Форматы файлов: PDF, DWG

4 000 ₽

за раздел

Раздел содержит организационно-строительную часть проекта — технологическую карту, календарный план и строительный генеральный план — с пояснительной запиской и графическими листами. В его состав входят технологическая карта на установку оконных и дверных блоков (область применения, ведомость объёмов работ, выбор способа производства работ, организация труда, техника безопасности), календарный план (ведомости объёмов работ и затрат труда на всё здание, выбор крана, описание календарного плана) и строительный генеральный план (ведомости временных зданий, складов, электроснабжения и расхода воды, мероприятия по охране труда и пожарной безопасности).

Оглавление

1. Технологическая карта 1.1 Область применения 1.2 Ведомость подсчёта объёмов работ 1.3 Выбор способа производства работ 1.4 Организация и методы труда рабочих 1.5 Техника безопасности 2. Календарный план 2.1 Ведомость подсчёта объёмов работ на всё здание 2.2 Ведомость подсчёта затрат труда на всё здание 2.3 Определение технических параметров и выбор крана 2.4 Выбор способа производства работ 2.5 Описание календарного плана 3. Стройгенплан 3.1 Ведомость подсчёта временных зданий 3.2 Ведомость подсчёта площадей временных складов 3.3 Ведомость подсчёта временного электроснабжения 3.4 Ведомость подсчёта расхода воды 3.5 Охрана труда, техника безопасности, противопожарные мероприятия при проектировании стройгенплана 4. Список литературы
Подробнее

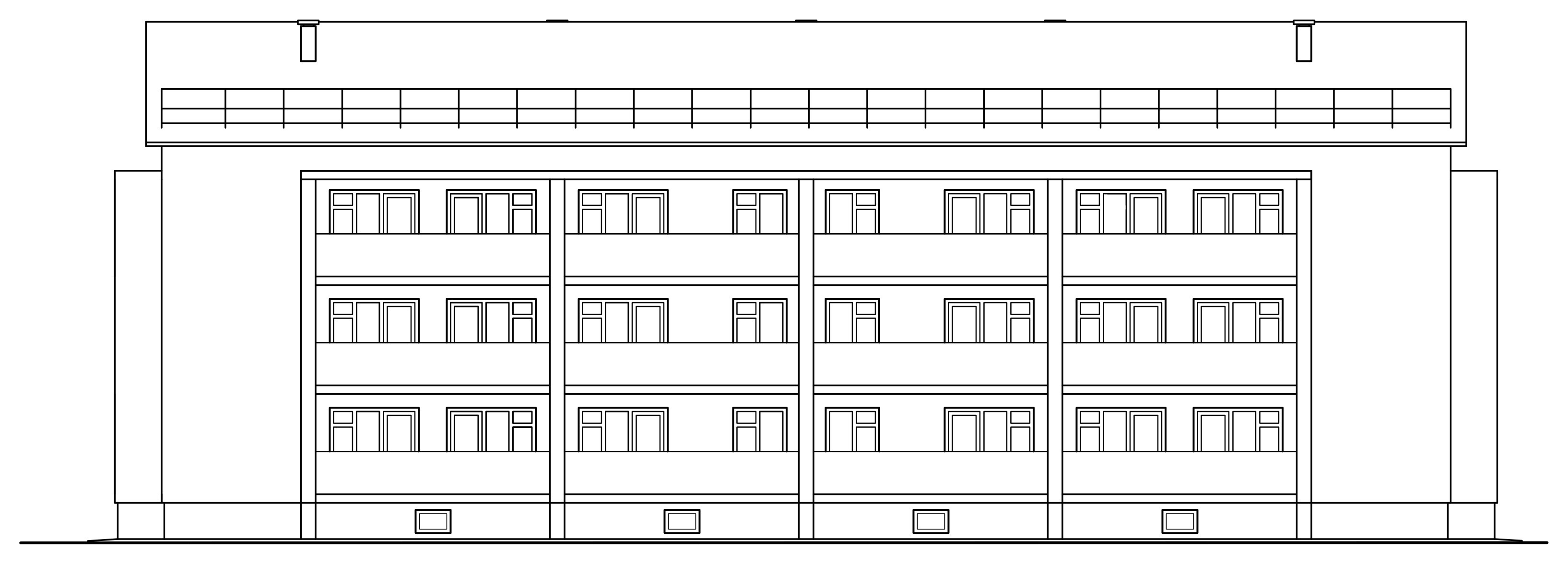

Дипломный проект — 3-этажный жилой дом на 12 квартир (типовой проект 104.078.13.88)

Дипломный проект 3-этажного жилого дома на 12 квартир, разработанный на основе типового проекта 104.078.13.88. Здание с подвалом; район строительства — г. Ярославль (климатическая зона IIВ), фундаменты и перекрытия сборные железобетонные.

Работа выполнена в объёме дипломного проекта и включает три раздела:
• Архитектурно-строительный (АР) — фасады, планы этажей, план кровли, генеральный план, узлы; пояснительная записка с исходными данными, объёмно-планировочной и конструктивной характеристикой, теплотехническим расчётом. 2 листа графики, записка 16 страниц.
• Расчётно-конструктивный (РК) — расчёты ленточного фундамента, многопустотной плиты перекрытия и лестничного марша; пояснительная записка. 1 лист графики, записка 21 страница.
• Организационно-строительный (ОС) — технологическая карта, календарный план и строительный генеральный план; пояснительная записка. 2 листа графики, записка 59 страниц.

Чертежи выполнены в формате DWG.

Характеристики работы

Вид работыДипломная работа
ДисциплиныСтроительная механика, Архитектура зданий, ТОСП
Страниц текста96
Листов чертежей5
Форматы файловPDF, DWG

Бесплатная демо-версия

Ознакомьтесь с частью работы перед покупкой или используйте для утверждения темы в учебном заведении

Скачать демо

В демо входит: План, фасад, разрез и данные по конструктиву

Выберите разделы

Итого
Войти для покупки
Безопасная оплата · Скачивание сразу после оплаты
