Дипломный проект: 3-этажный 12-квартирный жилой дом (типовой проект 114-85-47/1.2) Дипломный проект: 3-этажный 12-квартирный жилой дом (типовой проект 114-85-47/1.2) — Архитектурно-строительный раздел, фото 1 Дипломный проект: 3-этажный 12-квартирный жилой дом (типовой проект 114-85-47/1.2) — Архитектурно-строительный раздел, фото 2 Дипломный проект: 3-этажный 12-квартирный жилой дом (типовой проект 114-85-47/1.2) — Расчётно-конструктивный раздел, фото 1 Дипломный проект: 3-этажный 12-квартирный жилой дом (типовой проект 114-85-47/1.2) — Организационно-строительный раздел, фото 1 Дипломный проект: 3-этажный 12-квартирный жилой дом (типовой проект 114-85-47/1.2) — Организационно-строительный раздел, фото 2

Состав работы

Архитектурно-строительный раздел

Кол-во чертежей: 2 листа

Текстовая часть: 13 страниц

Форматы файлов: PDF, DWG

4 000 ₽

за раздел

Раздел содержит архитектурно-строительные чертежи и пояснительную записку. Графическая часть включает фасады, планы этажей, разрезы и схему расположения плит перекрытия. В пояснительной записке представлены исходные данные для проектирования, генеральный план участка с технико-экономическими показателями, объёмно-планировочное решение здания и его технико-экономические показатели, конструктивная характеристика элементов здания, расчёт глубины заложения подошвы фундаментов и расчёт лестницы, решения по наружной и внутренней отделке, сведения об инженерном оборудовании, а также теплотехнический расчёт ограждающих конструкций.

Оглавление

1.1 Исходные данные для разработки архитектурно-строительного раздела 1.2 Генплан участка; технико-экономические показатели к генплану 1.3 Объёмно-планировочное решение; технико-экономические показатели к зданию 1.4 Конструктивная характеристика элементов здания 1.5 Расчёт глубины заложения подошвы фундаментов 1.6 Расчёт лестницы 1.7 Наружная и внутренняя отделка здания 1.8 Инженерное оборудование 1.9 Теплотехнический расчёт 1.10 Список используемой литературы
Подробнее

Расчётно-конструктивный раздел

Кол-во чертежей: 1 лист

Текстовая часть: 20 страниц

Форматы файлов: PDF, DWG

3 000 ₽

за раздел

Раздел содержит расчётно-конструктивную часть проекта — пояснительную записку с расчётами и графический лист. В его состав входят конструктивная схема здания, сбор нагрузок на покрытие, междуэтажное и надподвальное перекрытия, расчёт ленточного фундамента (сбор нагрузок, определение размеров подошвы, расчёт фундаментной плиты на прочность), а также полный расчёт многопустотной плиты перекрытия — статический и конструктивный, с определением расчётных усилий и подбором продольной и поперечной арматуры.

Оглавление

2.1 Исходные данные для разработки расчётно-конструктивного раздела 2.2 Конструктивная схема 2.3 Сбор нагрузки 2.3.1 Сбор нагрузки на 1 м² покрытия 2.3.2 Сбор нагрузки на 1 м² междуэтажного перекрытия 2.3.3 Сбор нагрузки на 1 м² надподвального перекрытия 2.4 Расчёт плиты ленточного фундамента 2.4.1 Сбор нагрузки на 1 пог. м фундамента 2.4.2 Определение размеров подошвы фундамента 2.4.3 Расчёт фундаментной плиты на прочность 2.5 Расчёт многопустотной плиты перекрытия 2.5.1 Характеристика изделия 2.5.2 Статический расчёт плиты 2.5.2.1 Определение расчётного пролёта плиты 2.5.2.2 Сбор нагрузки на 1 пог. м плиты 2.5.2.3 Определение расчётных усилий 2.5.3 Конструктивный расчёт плиты 2.5.3.1 Расчёт продольной рабочей арматуры 2.5.3.2 Расчёт поперечной арматуры 2.6 Список литературы
Подробнее

Организационно-строительный раздел

Кол-во чертежей: 2 листа

Текстовая часть: 38 страниц

Форматы файлов: PDF, DWG

4 000 ₽

за раздел

Раздел содержит организационно-строительную часть проекта — технологическую карту и строительный генеральный план — с пояснительной запиской и графическими листами. В его состав входят область применения и ведомости подсчёта объёмов работ, ведомости затрат труда и машиносмен, выбор монтажного крана, выбор способов производства работ по всем основным видам (земляные работы, монтаж конструкций подземной части, гидроизоляционные работы, кирпичная кладка стен, монтажные, плотничные, кровельные, штукатурные, облицовочные, малярные работы, устройство полов и другие), расчёт площадей временных зданий, а также мероприятия по охране труда, технике безопасности, экологической и пожарной безопасности.

Оглавление

3.1 Технологическая карта 3.1.1 Область применения 3.1.2 Ведомость подсчёта объёмов работ на ТК 3.1.3 Выбор способов производства работ 3.2 Стройгенплан 3.2.1 Ведомость подсчёта объёмов работ на всё здание 3.2.2 Ведомость подсчёта затрат труда, машиносмен 3.2.3 Выбор крана для возведения надземной части здания 3.2.4 Выбор способов производства работ 3.2.4.1 Подготовительный период 3.2.4.2 Земляные работы 3.2.4.3 Монтаж конструкций подземной части здания 3.2.4.4 Гидроизоляционные работы 3.2.4.5 Кирпичная кладка стен 3.2.4.6 Монтажные работы 3.2.4.7 Плотничные работы 3.2.4.8 Кровельные работы 3.2.4.9 Штукатурные работы 3.2.4.10 Устройство подстилающих слоёв пола 3.2.4.11 Облицовочные работы 3.2.4.12 Малярные работы 3.2.4.13 Устройство чистых полов 3.2.5 Ведомость расчёта площадей временных зданий 3.2.6 Охрана труда, техника безопасности, экологические и противопожарные мероприятия при проектировании стройгенплана 3.3 Список литературы
Подробнее

Дипломный проект: 3-этажный 12-квартирный жилой дом (типовой проект 114-85-47/1.2)

Дипломный проект 3-этажного 12-квартирного жилого дома, разработанный на основе типового проекта 114-85-47/1.2 (серия 85). Проектируемое здание — секция жилого дома с квартирами различной планировки.

Работа выполнена в объёме дипломного проекта и включает три раздела:

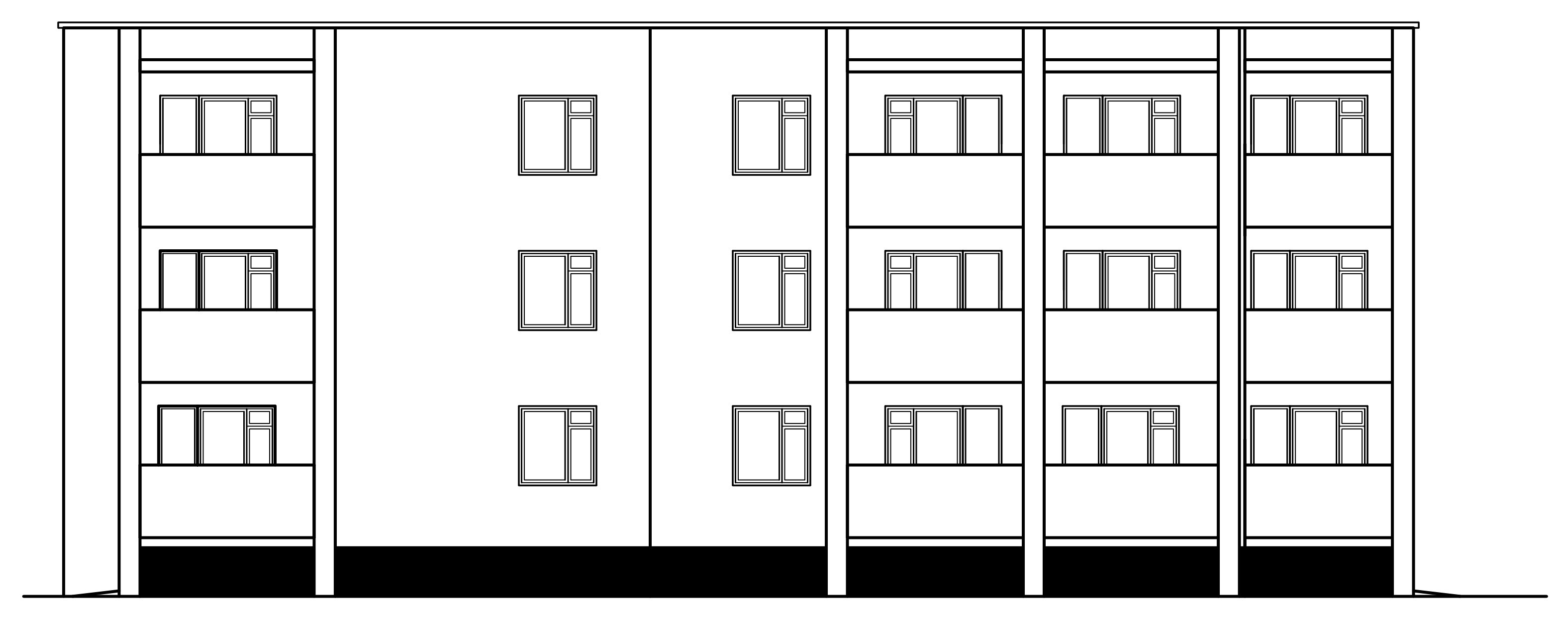

• Архитектурно-строительный (АР) — фасады, планы этажей, разрезы, схема расположения плит перекрытия; пояснительная записка с исходными данными, объёмно-планировочным и конструктивным решением, теплотехническим расчётом ограждающих конструкций. 2 листа графики, записка 13 страниц.

• Расчётно-конструктивный (РК) — расчёты строительных конструкций (плита перекрытия, фундамент); пояснительная записка. 1 лист графики, записка 20 страниц.

• Организационно-строительный (ОС) — технологическая карта на монтаж фундаментов, строительный генеральный план, подсчёт объёмов работ, технико-экономические показатели; пояснительная записка. 2 листа графики, записка 38 страниц.

Чертежи выполнены в формате DWG.

Характеристики работы

Вид работыДипломная работа
ДисциплиныСтроительная механика, Архитектура зданий, ТОСП
Страниц текста71
Листов чертежей5
Форматы файловPDF, DWG
ВУЗЯГК
Этажность3 эт.

Бесплатная демо-версия

Ознакомьтесь с частью работы перед покупкой или используйте для утверждения темы в учебном заведении

Скачать демо

В демо входит: План, разрез, фасад и данные по конструктиву

Выберите разделы

Итого
Войти для покупки
Безопасная оплата · Скачивание сразу после оплаты
