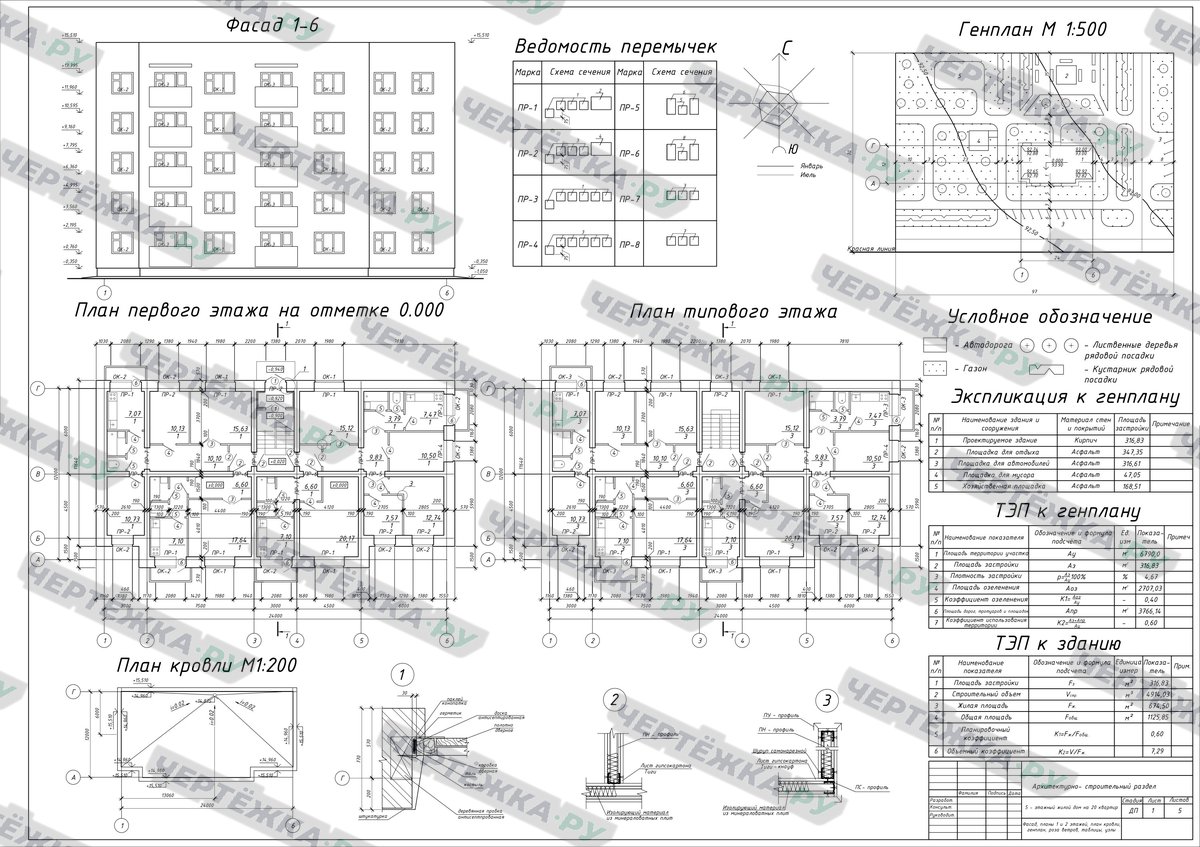

Раздел содержит архитектурно-строительную часть проекта. В его состав входят фасад, планы 1-го и 2-го этажей, план кровли, генеральный план участка, роза ветров, экспликации помещений и полов, ведомость перемычек, конструктивные узлы, технико-экономические показатели к зданию и к генплану. Пояснительная записка раскрывает объёмно-планировочное и конструктивное решение здания, включает расчёт глубины заложения фундаментов, расчёт лестницы и теплотехнический расчёт.
Оглавление
1.1. Исходные данные для разработки архитектурно-строительного раздела
1.2. Генплан участка; технико-экономические показатели к генплану. Роза ветров
1.3. Объёмно-планировочное решение; технико-экономические показатели к зданию
1.4. Конструктивная характеристика элементов здания
1.5. Расчёт глубины заложения подошвы фундаментов
1.6. Расчёт лестницы
1.7. Наружная и внутренняя отделка здания
1.8. Инженерное оборудование
1.9. Теплотехнический расчёт
1.10. Приложения (экспликация полов); список используемой литературы
Подробнее
Организационно-строительный раздел
Кол-во чертежей: 2 листа
Текстовая часть: 62 страницы
Форматы файлов: PDF, DWG
4 000 ₽
за раздел
Раздел содержит организационно-технологическую часть проекта. В его состав входят технологическая карта на монтаж фундаментов (схема производства работ по монтажу фундаментных плит и блоков стен подвала М1:100, разрез, схема операционного контроля качества, калькуляция затрат труда, график производства работ) и строительный генеральный план с подбором монтажного крана, ведомостями объёмов работ, затрат труда, машиносмен и ресурсов, экспликацией стройплощадки. Пояснительная записка включает технологическую карту и организационную часть со всеми ведомостями и расчётами. 2 листа графики, пояснительная записка 62 страницы.
Оглавление
3.1. Технологическая карта (область применения; ведомость подсчёта объёмов работ на ТК; выбор способов производства работ; схема операционного контроля качества; техника безопасности и охрана труда)
3.2. Стройгенплан (ведомость подсчёта объёмов работ на всё здание; ведомость подсчёта затрат труда, машиносмен и материалов; выбор крана для возведения надземной части здания; выбор способов производства работ; ведомости площадей временных зданий, складов, временного водо-, электроснабжения; охрана труда и техника безопасности)
3.3. Список литературы
Подробнее

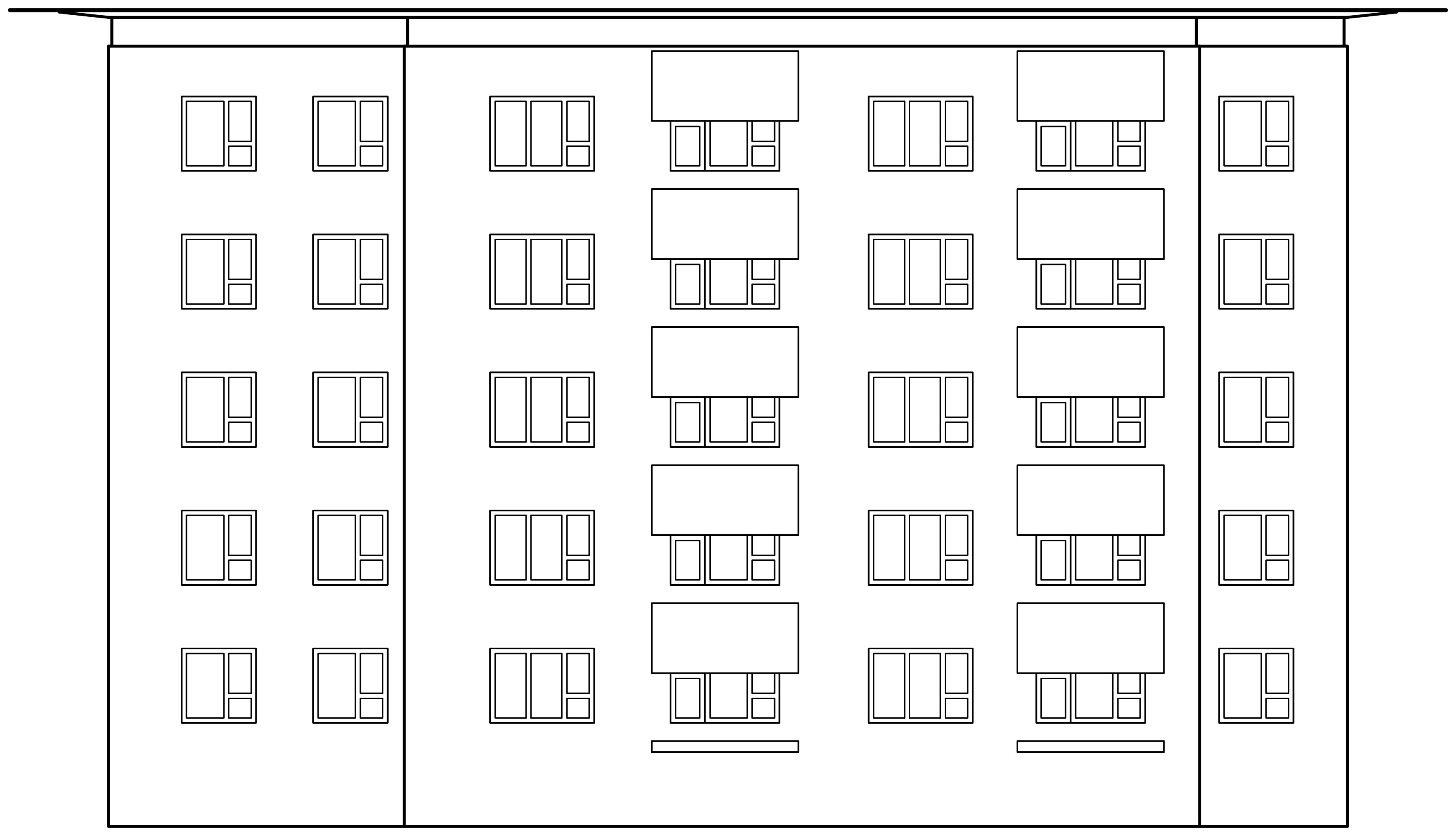

Дипломный проект — 5-этажный жилой дом на 20 квартир (типовой проект №97-0240 м.86)
Дипломный проект пятиэтажного жилого дома на 20 квартир, разработанный на основе типового проекта №97-0240 м.86. Наружные и внутренние стены кирпичные, перекрытия — сборные железобетонные плиты, фундаменты — сборные ленточные (фундаментные подушки ФЛ и блоки стен подвала ФБС), крыша скатная. Технико-экономические показатели: площадь застройки 316,83 м², строительный объём 4914,03 м³, общая площадь 1125,85 м², жилая площадь 674,50 м².
В работе представлены два раздела:
• Архитектурно-строительный (АР) — фасад, планы 1-го и 2-го этажей, план кровли, генеральный план участка, роза ветров, экспликации помещений и полов, ведомость перемычек, конструктивные узлы, технико-экономические показатели к зданию и генплану. Пояснительная записка: исходные данные, генплан, объёмно-планировочное решение, конструктивная характеристика, расчёт глубины заложения фундаментов, расчёт лестницы, наружная и внутренняя отделка, инженерное оборудование, теплотехнический расчёт. 2 листа графики, записка 13 страниц.
• Организационно-строительный (ОС) — технологическая карта на монтаж фундаментов (схема производства работ по монтажу фундаментных плит и блоков стен подвала М1:100, разрез, схема операционного контроля качества, калькуляция затрат труда, график производства работ), строительный генеральный план с подбором монтажного крана, ведомостями объёмов работ, затрат труда и ресурсов, ТЭП. 2 листа графики, записка 62 страницы.
Чертежи — в формате DWG (открываются в AutoCAD / NanoCAD и др.).
Характеристики работы
Вид работы
Дипломная работа
Дисциплины
Архитектура зданий, ТОСП
Страниц текста
75
Листов чертежей
4
Форматы файлов
PDF, DWG
Бесплатная демо-версия
Ознакомьтесь с частью работы перед покупкой или используйте для утверждения темы в учебном заведении
